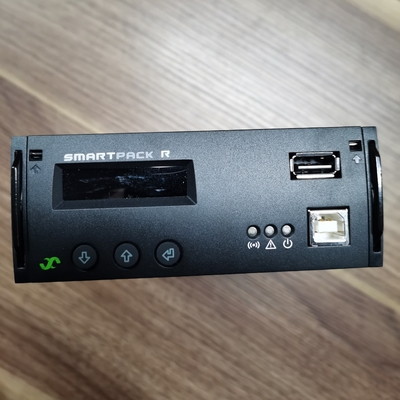

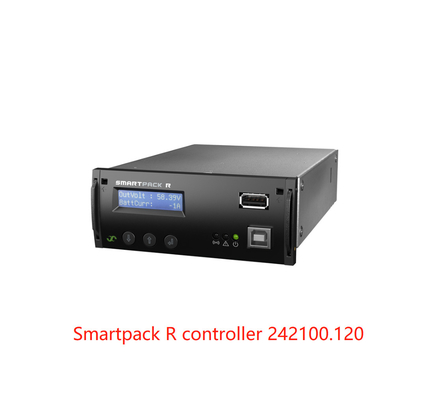

Sterownik Eltek Monitoring Smartpack R dla systemu Telecom Power Core (nr części: 242100.120)
Sterownik Smartpack R, aby przygotować system zasilania do szybkiej, wydajnej i połączonej z przyszłością. Ten zmodernizowany sterownik dostosuje istniejący system zasilania do aktualnych wymagań, przedłuży jego żywotność, a tym samym skróci czas eksploatacji koszty i potrzebę nowych inwestycji w energetykę.
KLUCZOWE CECHY
Forma, dopasowanie, funkcja zgodne ze starszymi
Kontroler Eltek Smartpack
IPv4/v6, Responsywny interfejs sieciowy HTML5,
SNMPv3, MODBUS TCP, RADIUS,
przetestowano penetrację bezpieczeństwa
Wszystkie moduły zasilania Eltek, w tym
Rektyfikatory i węzły CAN, takie jak
Fleximonitor
- · MONITOROWANIE STRONY TELEKOMUNIKACYJNEJ
Porty szeregowe/USB: USB typu B, USB typu A
Host dla kluczy sprzętowych, WiFi, modemy 4G,
Bluetooth, dyski flash itp.
RJ-11 z RS-232/RS-485 z MODBUS RTU
Slave dla SCADA i MODBUS RTU
Master do zbierania danych od strony trzeciej
sprzęt z ogólną konfiguracją
protokół dla Smartmeterów itp. i naprawiony
protokoły dla baterii Li-Ion itp.
APLIKACJE
TELEKOMUNIKACJA - BEZPRZEWODOWA
· Radiowa stacja bazowa / strony komórkowe
· LTE / 4G / 5G
· MCS
· Kuchenka mikrofalowa
· Szerokopasmowy
TELEKOMUNIKACJA – STAŁE
· Centrala / CORD
· Błonnik
· Audycja
· Centrum danych
PARAMETRY:
|
SPECYFIKACJA TECHNICZNA
|
|
| Model |
Smartpack R |

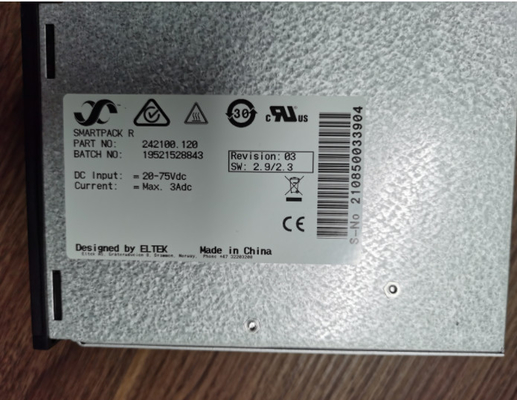

| Numer części |
242100.120 |
| DANE WEJŚCIOWE |
|
| Napięcie (nominalne) |
10 - 75 V DC |
| Pobór energii |
3 W (uśpienie wyświetlacza, brak dist. CAN Power, aktywacja LVD, brak zasilania USB) 25 W (wyświetlacz włączony, dist CAN Power, aktywacja LVD, USB Power) |
| POŁĄCZENIA SYSTEMOWE - MONITORY SYSTEMOWE |
|
| Wykrywanie napięcia, obsługa napięcia systemu |
12 V DC, 24 V DC, 48 V DC i 60 V DC |
| Aktualny zmysł, wsparcie bocznikowe |
0 - 20mV, 0-50mV, 0 - 60mV i 0-100mV |
| Monitorowanie bezpiecznika akumulatora |
Przełącznik pomocniczy NO/NC, pociągnij w górę/w dół |
| Monitorowanie obciążenia bezpiecznika |
Przełącznik pomocniczy NO/NC, matryca diodowa Pociągnij w górę/w dół |
| Monitorowanie temperatury baterii |
Wejście czujnika AD590 |
| Monitorowanie symetrii baterii (wbudowane) |
4 x wejścia analogowe napięcia [0-75V] (12, 24 lub 60V bloki) |
| POŁĄCZENIA SYSTEMOWE - STEROWANIE LVD |
|
| Odłączanie akumulatora |
1 (obsługiwane z zatrzaskiem lub bez zatrzasku) |
| Odłączanie obciążenia |
2 (zatrzaskowe lub niezatrzaskowe obsługiwane) |
| OGÓLNE WEJŚCIA I WYJŚCIA |
|
| Konfiguracje cyfrowe, wejścia #1-6 |
Przełącznik pomocniczy: NO/NC |
| Konfiguracje analogowe, wejścia #1-2 |
Napięcie analogowe [0-75 V] (skonfiguruj jako NO, NC, czujnik matrycy diodowej lub czujnik napięcia) |
| Konfiguracje analogowe, wejścia #3-6 |
Napięcie analogowe [0-75 V] (skonfiguruj jako NO, NC, czujnik matrycy diodowej lub czujnik napięcia) Obsługa: czujnik temperatury z sondą NTC |
| Konfiguracje wyjść, wyjścia #1-6 |
6x Przekaźnik — suchy/forma C — konfigurowalny normalnie otwarty/zamknięty [maksymalna pojemność 75V/2A/60W] |
| POŁĄCZENIA SYSTEMU STEROWANIA |
|
| MOŻE Moc |
Dostępna rozproszona moc CAN +/- 500mA |
|
Węzły CAN
|
Wsparcie: Monitory I/O, Monitor baterii, Monitor obciążenia/prądu, Fleximonitor, Monitor sieci AC i Smartnode (starsze) |
| INTERFEJS UŻYTKOWNIKA |
|
|
| Lokalny |
Alfanumeryczny wyświetlacz LCD (z obsługą chińskiego tradycyjnego i uproszczonego) i 3 klawisze |
|

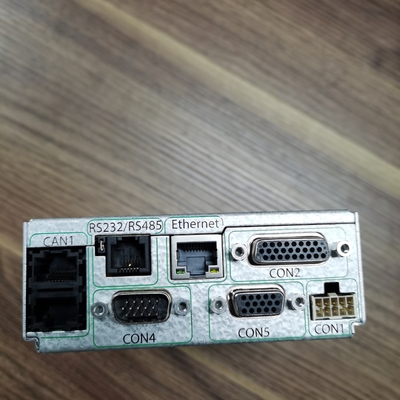

Port Ethernet (eth 0: port LAN)
(eth 1: port Craft z DHCP, port urządzenia USB)
|
10/100 BASE-T (opcjonalnie: 1000 BASE-T) IPv4/v6
Protokoły IP: HTTP (HTML5 Responsive User Interface) / SSL(TLS z generatorem certyfikatów z podpisem własnym lub ładowanie certyfikatów uwierzytelnionych), SNMP v3 z bazami Generic MIB i Enterprise MIB type: SP2-MIB (Eltek Branch 10), MODBUS TCP i pComm UDP (PowerSuite), VPN, VLAN, NTP, SFTP i RADIUS
|
|
Host USB
Urządzenie USB
|
Pamięć flash do aktualizacji SWFW i ładowania pliku konfiguracyjnego XML Konfiguracja odczytana z portu urządzenia USB Smartpack 1. generacji
wlan0: klucz sprzętowy WiFi dla bezprzewodowego portu rzemieślniczego, wwan0: modem komórkowy USB 4G eth2: Ethernet Gigabit
PC – pComm – Windows PowerSuite
|
| Porty szeregowe |
RS-232 i RS-485 na złączu RJ11
Protokoły szeregowe: MODBUS RTU Slave, MODBUS RTU/ASCII Master (kilka wstępnie zdefiniowanych typów i dostępny w pełni konfigurowalny czytnik danych), raportowanie oddzwaniania modemu/SMS (PSTN lub GSM) i pComm (PowerSuite)
|
| SPECYFIKACJE OGÓLNE |
|
|
| Wymiary (SxWxG) |
109 x 44 (1U) x 156 mm (4,3 x 1,75 x 6,1”) [Głębokość podwozia: 140 mm] |
| Zakres temperatury |
Praca od -20 do +65˚C (od -40 do 149˚F) |
| STANDARDY PROJEKTOWE |
|
|
| Bezpieczeństwo elektryczne |
UL 60950-1, 2ed, 2014-10-14, EN 60950-1:2006/A2:2013 |
| EMC |
ETSI EN 300 386 V.2.1.1, EN 61000-6-1(2007) /-2(2005) /-3(2012) /-4(2011),
FCC CFR47 część 15B sekcja 109: 2010
|
| Środowisko |
ETSI EN 300 019: 2-1 v2.3.1 (klasa 1.2), 2-2 v2.4.1 (klasa 2.3) i 2-3 v2.4.1 (klasa 3.2) 2011/65/UE (RoHS) i 2012/19/ UE (WEEE)
Normalne warunki pracy zgodnie z normą IEC 62040-5-3:2016, punkt 4.2.Inne warunki pracy zgodnie z IEC 62040-
5-3: 2016 klauzula 4.3, należy poinformować
|
| |
Porównanie monitorowania Eltek
|
Urządzenie CAN
|
Początek
|
Koniec
|
Liczba węzłów
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 Basic
|
1
|
10
|
10
|
|
Smartpack 2 Mistrz
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Monitor baterii
|
33
|
46
|
14
|
|
Monitor obciążenia
|
49
|
62
|
14
|
|
Monitor elastyczny
|
65
|
78
|
14
|
|
Monitory we/wy
|
81
|
94
|
14
|
|
Monitor sieci
|
97
|
110
|
14
|
