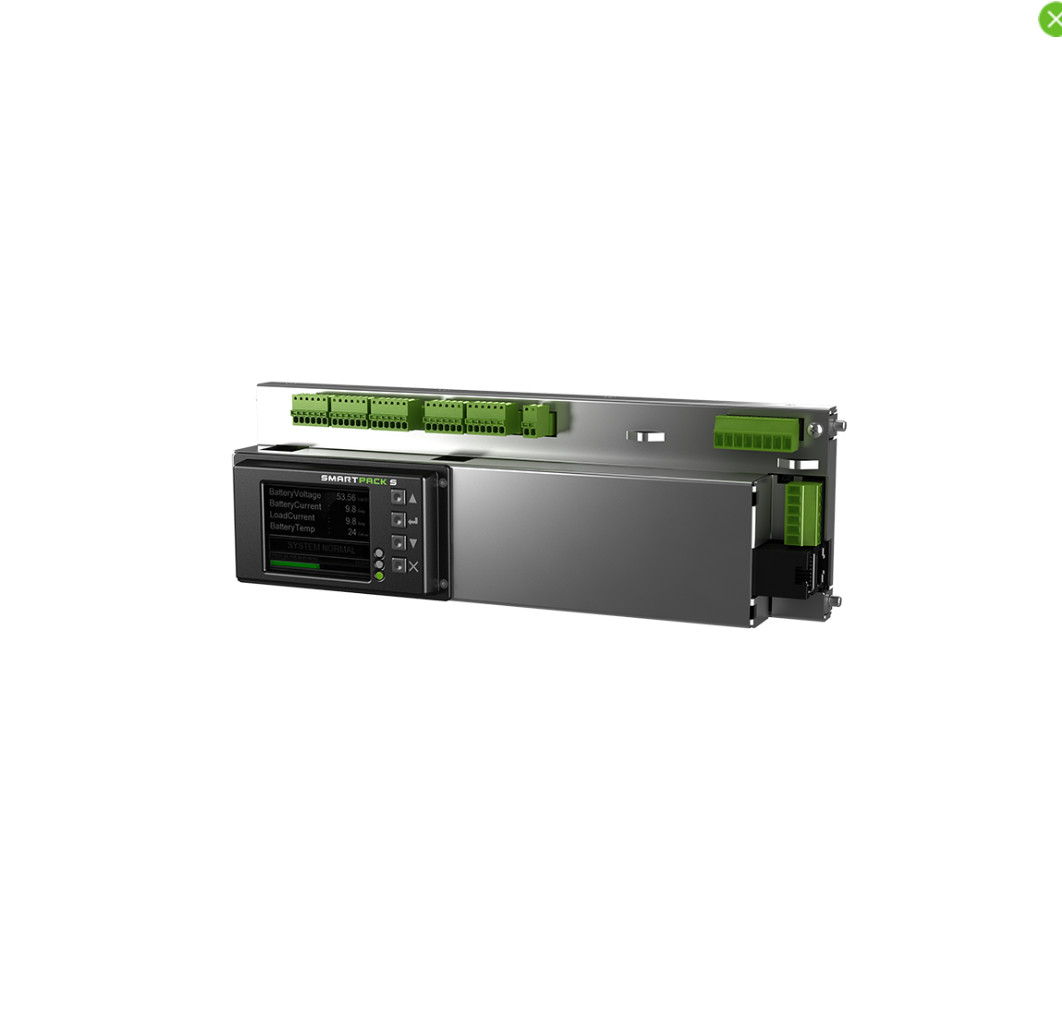

48V Eltek Moduł prostownika napięcia systemu Smartpack S Panel 242100.415
48V Eltek Moduł prostownika napięcia systemu Smartpack S Panel 242100.415
TELEKOMUNIKACJA – MOBILNA / BEZPRZEWODOWA
· RADIOWE STACJE BAZOWE / OBIEKTY KOMÓRKOWE
· LTE / 4G / WIMAX
· ROZPROSZONE SYSTEMY ANTENOWE
· SZEROKOPASMOWY
TELEKOMUNIKACJA – STAŁE
· ŚWIATŁOWODOWE / FTTX
· KUCHENKA MIKROFALOWA
· KABEL
· SZEROKOPASMOWY
OFFSHORE I PRZEMYSŁ PRZETWÓRCZY
· SYSTEMY BEZPIECZEŃSTWA I AUTOMATYKI (SAS)
PARAMETRY:
SPECYFIKACJA TECHNICZNA | ||
Model | Smartpack S | |
Numer części | 242100.410 | |
DANE WEJŚCIOWE | ||
Napięcie (nominalne) | 10 - 75 V DC | |
Pobór mocy, max - brak przekaźników pod napięciem max - wszystkie przekaźniki pod napięciem | 3,1W (uśpienie wyświetlacza) 5,5W (wyświetlacz włączony) | |
POŁĄCZENIA SYSTEMOWE - MONITORY SYSTEMOWE | ||
Wykrywanie napięcia, obsługa napięcia systemu | 12 V DC, 24 V DC, 48 V DC i 60 V DC | |
Aktualny zmysł, wsparcie bocznikowe | 0 - 20mV i 0 - 60mV | |
Monitorowanie bezpiecznika akumulatora | Przełącznik pomocniczy NO/NC, pociągnij w górę/w dół | |
Monitorowanie obciążenia bezpiecznika | Przełącznik pomocniczy NO/NC, matryca diodowa Pociągnij w górę/w dół | |
Wykrywanie zwarcia doziemnego | Proste wykrywanie obwodu mostkowego | |
POŁĄCZENIA SYSTEMOWE - STEROWANIE LVD | ||
Odłączanie akumulatora | 1 (obsługiwane z zatrzaskiem lub bez zatrzasku) | |
Odłączanie obciążenia | 1 (obsługiwane z zatrzaskiem lub bez zatrzasku) | |
WEJŚCIA I WYJŚCIA | ||
Konfiguracje cyfrowe, wejścia #1-6 | Przełącznik pomocniczy: NO/NC | |
Konfiguracje analogowe, wejścia #1-4 |
Napięcie analogowe [±0 - 10V] Pomiar prądu ±4-20mA (poprzez zewnętrzny rezystor 470kΩ) Temperatura (dla sondy NTC) |
|
Konfiguracje analogowe, wejścia #5-6 | Napięcie analogowe [0-75 V] Pomiar symetrii | |
Konfiguracje wyjść, wyjścia #1-6 (alarmy) |
6x Przekaźnik – suchy/forma C Konfigurowalny normalnie otwarty/zamknięty [maksymalna wydajność 75V/2A/60W] |
|
INTERFEJS UŻYTKOWNIKA | ||
Lokalny |
Kolorowy wyświetlacz 2,2” TFT 65 tys. Rozdzielczość QVGA 4 klawisze |
|
Port Ethernet |
10/100 BASE-T HP Auto MDI/MDI-X Protokoły IP: HTTP/SSL, SNMP v3, MODBUS TCP i pComm UDP (PowerSuite) |
|
Port szeregowy |
RS-232 i RS-485 na złączu RJ11 Protokoły szeregowe: MODBUS RTU, raportowanie oddzwaniania modemu/SMS (PSTN lub GSM), COMLI, CSCP i pComm (PowerSuite) |
|
SPECYFIKACJE OGÓLNE | ||
Wymiary (SxWxG) | 72,2 x 43,0 x 220,7 mm (2,8 x 1,7 x 8,7”) | |
Zakres temperatury | Praca od -20 do +65˚C (od -40 do 149˚F) | |
STANDARDY PROJEKTOWE | ||
Bezpieczeństwo elektryczne | UL 60950-1-3r & Dwydanie, EN 60950-1-3r & Dwydanie | |
EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 FCC, część 15, podpunkt 109 |
|
Morski*) | DNVGL-CG-03391) | |
Środowisko |
ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3) i 2-3 (Klasa 3.2) Zgodny z RoHS |
|
1) Dotyczy tylko numeru części 242100.410M |
Porównanie monitorowania Eltek
Urządzenie CAN |
Początek |
Koniec |
Liczba węzłów |
Smartpack |
1 |
14 |
14 |
Smartpack 2 Basic |
1 |
10 |
10 |
Smartpack 2 Mistrz |
11 |
14 |
4 |
Smartnode |
17 |
30 |
14 |
Monitor baterii |
33 |
46 |
14 |
Monitor obciążenia |
49 |
62 |
14 |
Monitor elastyczny |
65 |
78 |
14 |
Monitory we/wy |
81 |
94 |
14 |
Monitor sieci |
97 |
110 |
14 |
