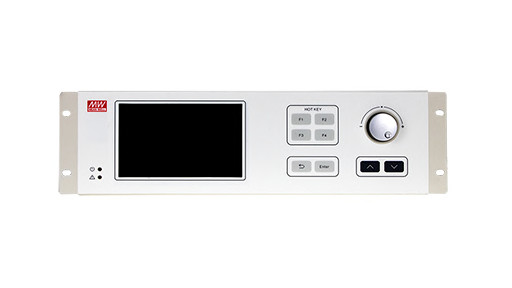

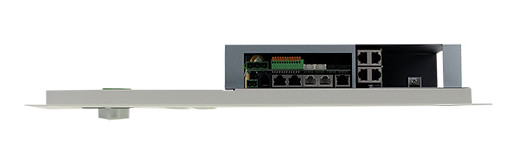

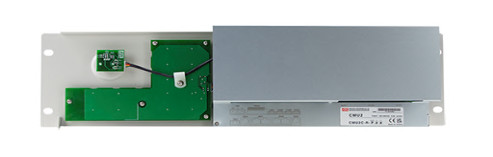

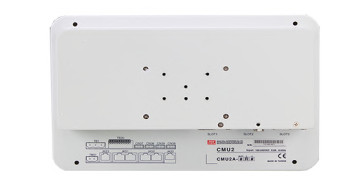

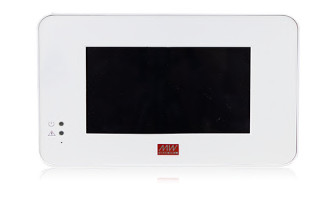

| MODEL(Uwaga.8) |
CMU2 |
CMU2 |
-R |
|
WYJŚCIE
|
WYŚWIETLACZ LCD |
Wyświetla napięcie wyjściowe DC, prąd i stan każdego zasilacza |
| WSKAŹNIK LEDOWY |
Zielony: zasilanie włączone/normalne Czerwony: usterka/nienormalne |
| KONTAKT PRZEKAŹNIKOWY |
Uwaga.4 |
4 kanały programowalne przez użytkownika, 30V/1A |
| WYJŚCIE ANALOGOWE |
Uwaga.4 |
5 programowanych przez użytkownika kanałów, 0-10V |
| WYJŚCIE CYFROWE |
Uwaga.4 |
5 programowalnych kanałów użytkownika, sygnał otwartego kolektora |
|
WEJŚCIE
|
ZAKRES NAPIĘCIA |
85 ~ 264VAC;120-370VDC |
| ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63 Hz |
| OBECNY |
0,6A/115VAC 0,4A/230VAC |
| WEJŚCIE ANALOGOWE |
Uwaga.4 |
5 kanałów, 0-10V, rozdzielczość 12bit |
| WEJŚCIE CYFROWE |
Uwaga.4 |
5 kanałów, sygnał otwartego kolektora |
|
FUNKCJONOWAĆ
|
MONITOROWANE |
I/P & O/P Napięcie, prąd O/P, temperatura, obroty wentylatora |
| KOMUNIK.INTERFEJS |
Notatka 1 |
PMBus, CANbus, RS-485, RS-232 |
| GNIAZDO NA KARTĘ SD |
Maks. karta SDHC 32 GB |
| AKTUALIZACJA FIRMWARE |
Aktualizację można wykonać za pomocą karty SD lub dostępu do sieci Ethernet |
| JĘZYK UI |
Angielski, chiński tradycyjny/uproszczony |
| DZIENNIK |
Rejestruj dane i zdarzenia |
| BRZĘCZYK |
Alarmy, wyciszenie |
Kliknięcie przycisku i alarmy, wyciszenie |
|
KOMUNIKACJAPROTOKOŁY
|
PMBUS |
Uwaga.4 |
PMBus v1.1 |
| CANBUS |
Uwaga.4 |
CANbus 2.0B |
| SIEĆ |
Obsługa sieci IEEE802.3, 10/100base |
| KARTY ROZSZERZEŃ |
Notatka 1 |
Karty rozszerzeń |
| ETHERNETUTRZYMANY |
PROTOKOŁY |
TCP/IP, NTP, SMTP, Modbus TCP |
| SERWER INTERNETOWY |
Wyświetl stan systemu, parametry, dane są rejestrowane lub pobierane |
|
ROZBUDOWAKARTY
|
PMBUS |
Uwaga.7 |
2 porty PMBus, PMBus V1.1 |
| CANBUS |
Uwaga.7 |
2 porty CANBus, CANBus 2.0B |
| USB/RS-232/RS-485 |
2 porty USB, port RS-232, port RS-485 |
|
WYŚWIETLACZ
|
PANEL LCD
|
Uwaga.2
|
7" TFT LCD, rozdzielczość 800x480, pojemnościowy panel dotykowy |
| Szczegóły ustawień znajdują się w instrukcji obsługi |
|
ŚRODOWISKO
|
TEMP. PRACY |
Uwaga.2 |
-25 ~ +60 ℃ |
| TEMPERATURA PRZECHOWYWANIA |
-40 ~ +60 ℃ |
| WIBRACJA |
10 ~ 500Hz, 2G 10min./1 cykl, 60min.każdy wzdłuż osi X, Y, Z |
|
BEZPIECZEŃSTWO I EMC
(Uwaga 4)
|
STANDARDY BEZPIECZEŃSTWA |
IEC62368-1, BS EN/EN62368-1 zatwierdzony |
| WYTRZYMAŁE NAPIĘCIEUwaga.3 |
I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC |
| ODPORNOŚĆ IZOLACJIUwaga.3 |
O/P-FG: 100M Ohm / 500VDC / 25℃/70% RH |
| EMISJA EMC |
Zgodność z normą BS EN/EN55032 (CISPR32) Klasa przewodzenia B, Klasa promieniowania A;BS EN/EN61000-3-2,-3 |
| ODPORNOŚĆ EMC |
Zgodność z BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-1(BS EN/EN50082-2), poziom przemysłu lekkiego, kryteria A |
|
INNI
|
MTBF |
680 tys. godz. min.Telcordia TR/SR-332 (Bellcore) ;75,9 tys. godz.MIL-HDBK-217F (25 ℃) |
| WYMIAR |
245 * 70 * 164,2 mm (dł. * szer. * wys.) |
483,6 * 66,3 * 132 mm (dł. * szer. * wys.) |
| USZCZELKA |
1,68 kg;8 sztuk/14,4 kg/2,14 CUFT |
2,16 kg;6 sztuk/14 kg/2.91 CUFT |
| NOTATKA |
1. Zależy od aplikacji.
2. Wyświetlacz LCD może zamarznąć poniżej -20 ℃.
3. CN36,CN37 są uważane za O/P.
4. Wszystkie funkcje złącz sygnałowych: DIN/DOUT,AIN/AOUT,Relay,RS-232,RS-485,PMBus, CANBus są definiowane przez aplikację.Szczegółowe informacje można znaleźć w instrukcji instalacji.
- Kontroler jest uważany za element, który zostanie zainstalowany w urządzeniu końcowym.Kompatybilność elektromagnetyczna jest testowana przez jednostkę sterującą, nie jest podłączone żadne urządzenie sterujące.Ostateczny sprzęt musi zostać ponownie potwierdzony, że nadal spełnia dyrektywy EMC.Aby uzyskać wskazówki dotyczące przeprowadzania tych testów EMC, zapoznaj się z „Testowaniem EMI zasilaczy komponentowych” (dostępne na stronie http://www.meanwell.com)
- W zasilaczu RTC zastosowano superkondensatory, które wytrzymują tylko 7 dni.Jeśli czas przekroczy limit, data RTC musi zostać ponownie dostosowana.7. W połączeniu równoległym może pracować do 40 zasilaczy, a do 48 zasilaczy.
8. Zamów tylko model CMU2C-P##, CMU2C-RP##, CMU2C-C##, CMU2C-RC## i opcjonalny CMU2A-#R#.
※ Zrzeczenie się odpowiedzialności za produkt: Aby uzyskać szczegółowe informacje, proszępatrz https://www.meanwell.com/serviceDisclaimer.aspx
|
