| SPECYFIKACJA TECHNICZNA |
| Model |

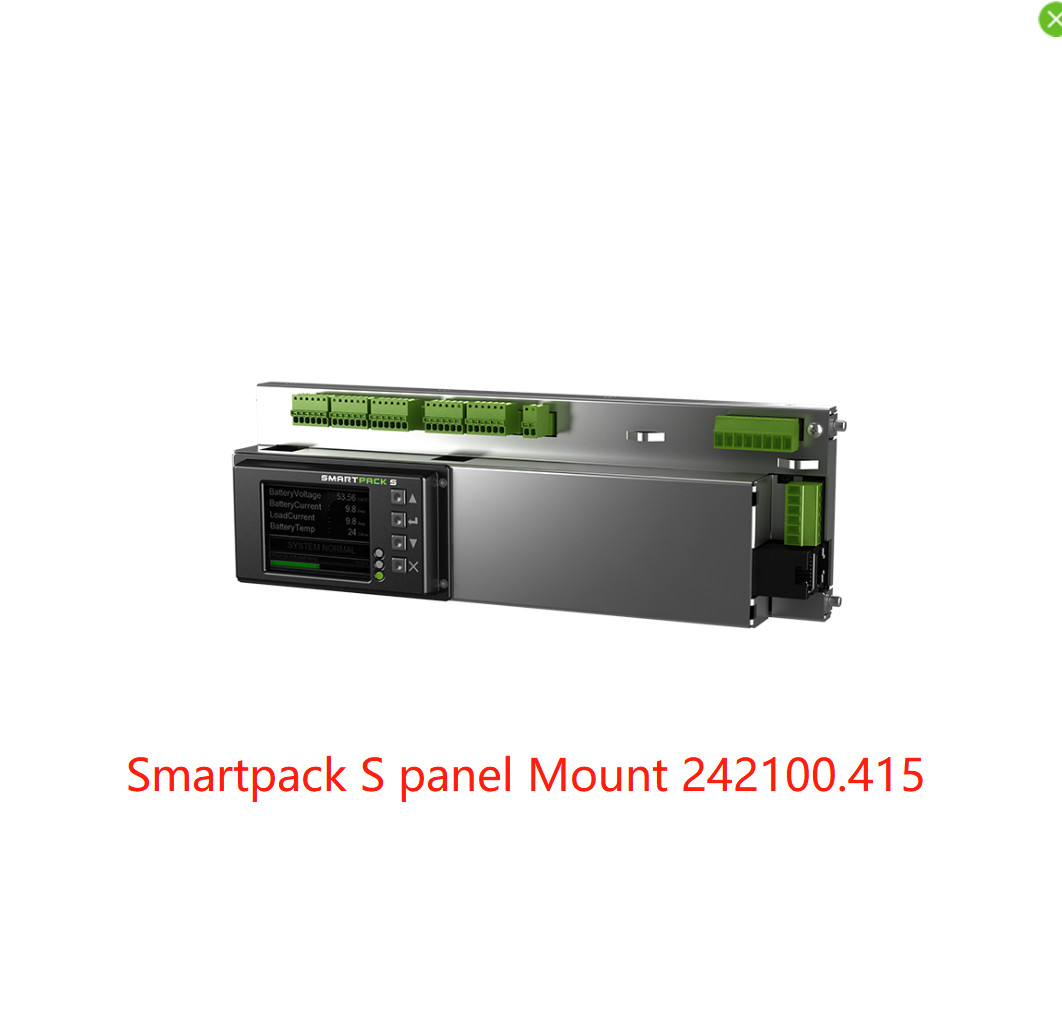

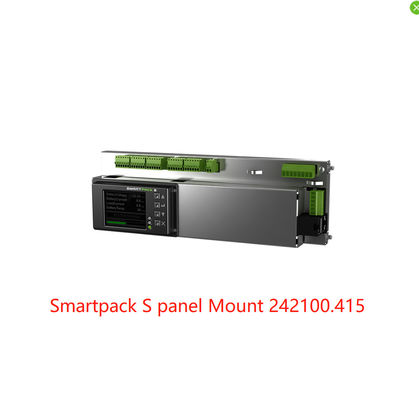

Smartpack S – Montaż panelowy |
| Numer części |
242100.415 |
| DANE WEJŚCIOWE |
|
|
| Napięcie (nominalne) |
10 - 75 V DC |
| Uziemienie wyjścia systemu |
Obsługuje rozkłady dodatnie, zmienne i ujemne.Wszystkie wejścia odnoszą się do bocznika. |
| Pobór mocy, max - brak przekaźników pod napięciem max - wszystkie przekaźniki pod napięciem |
3,1W (uśpienie wyświetlacza) 5,5W (wyświetlacz włączony) |
| POŁĄCZENIA SYSTEMOWE - MONITORY SYSTEMOWE |
|
| Wykrywanie napięcia, obsługa napięcia systemu |
12 V DC, 24 V DC, 48 V DC i 60 V DC |
| Aktualny zmysł, wsparcie bocznikowe |
0 - 20mV i 0 - 60mV |
| Monitorowanie bezpiecznika akumulatora |
Przełącznik pomocniczy NO/NC, pociągnij w górę/w dół |
| Monitorowanie obciążenia bezpiecznika |
Przełącznik pomocniczy NO/NC, matryca diodowa Pociągnij w górę/w dół |
| Wykrywanie zwarcia doziemnego |
Proste wykrywanie obwodu mostkowego [Tolerancja: ±10%, zakres alarmowy: 25 kΩ – 500 kΩ] |
| Monitorowanie prędkości wentylatora |
Czujnik tachografu 0 -65000 obr./min [Maksymalne wejście15V] |
| POŁĄCZENIA SYSTEMOWE - STEROWANIE LVD |
|
|
| Odłączanie akumulatora |
1 (obsługiwane z zatrzaskiem lub bez zatrzasku) |
| Odłączanie obciążenia |
1 (obsługiwane z zatrzaskiem lub bez zatrzasku) |
| WEJŚCIA I WYJŚCIA |
|
|
| Konfiguracje cyfrowe, wejścia #1 -6 |
Przełącznik pomocniczy: NO/NC
Temperatura (dla sondy NTC)
|
| Konfiguracje analogowe, wejścia #1 -4 |
Napięcie analogowe [±0 - 10V]
Pomiar prądu ±4-20mA (poprzez zewnętrzny rezystor 470k Ω)
|
| Konfiguracje analogowe, wejścia nr 5 -6 |
Napięcie analogowe [0 -75 V] Pomiar symetrii |
| Konfiguracje wyjść, wyjścia nr 1 -6 (alarmy) |
6x Sztafeta – Sucha/ Forma C
Konfigurowalny normalnie otwarty/zamknięty [maksymalna wydajność 75V/2A/60W]
|
| Sterowanie wentylatorem |
Napięcie analogowe [ 0 - 10 V] Prąd wyjściowy 0 - 20 mA
Minimalna impedancja wejściowa wentylatora 10 kΩ
|
| Zasilanie CAN dostępne dla węzłów Eltek CAN |
500mA |
| INTERFEJS UŻYTKOWNIKA |
|
| Lokalny |
Kolorowy wyświetlacz 2,2” TFT 65k, rozdzielczość QVGA, 4 klawisze |
| Port Ethernet |
10/100 BASE-T (HP Auto MDI/MDI-X)
Protokoły IP: HTTP/SSL, SNMP v3, MODBUS TCP i pComm UDP (PowerSuite)
|
| Port szeregowy |
RS-232 i RS-485 na złączu RJ11
Protokoły szeregowe: MODBUS RTU, raportowanie oddzwaniania modemu/SMS (PSTN lub GSM), COMLI, CSCP i pComm (PowerSuite)
|
| SPECYFIKACJE OGÓLNE |
|
| Wymiary (SxWxG*) * głębokość za panelem |
232,2 x 76,2 x 33,0 mm (9,1 x 3 x 1,3 ”) |
| Zakres temperatury |
Podczas pracy -20 do +65 C (-40 do 149 ˚F) |
| STANDARDY PROJEKTOWE |
|
| Bezpieczeństwo elektryczne |
UL 60950 -1-3 edycja, EN 60950 -1-3 edycja |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC, część 15, podpunkt 109
|
| Środowisko |
ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3) i 2-3 (Klasa 3.2)
Zgodny z RoHS
|
| |
