Konwerter Eltek Flatpack S DC/DC 380/54V 750HE Kompaktowy konwerter HE dla małych i średnich telekomunikacji 241122.185

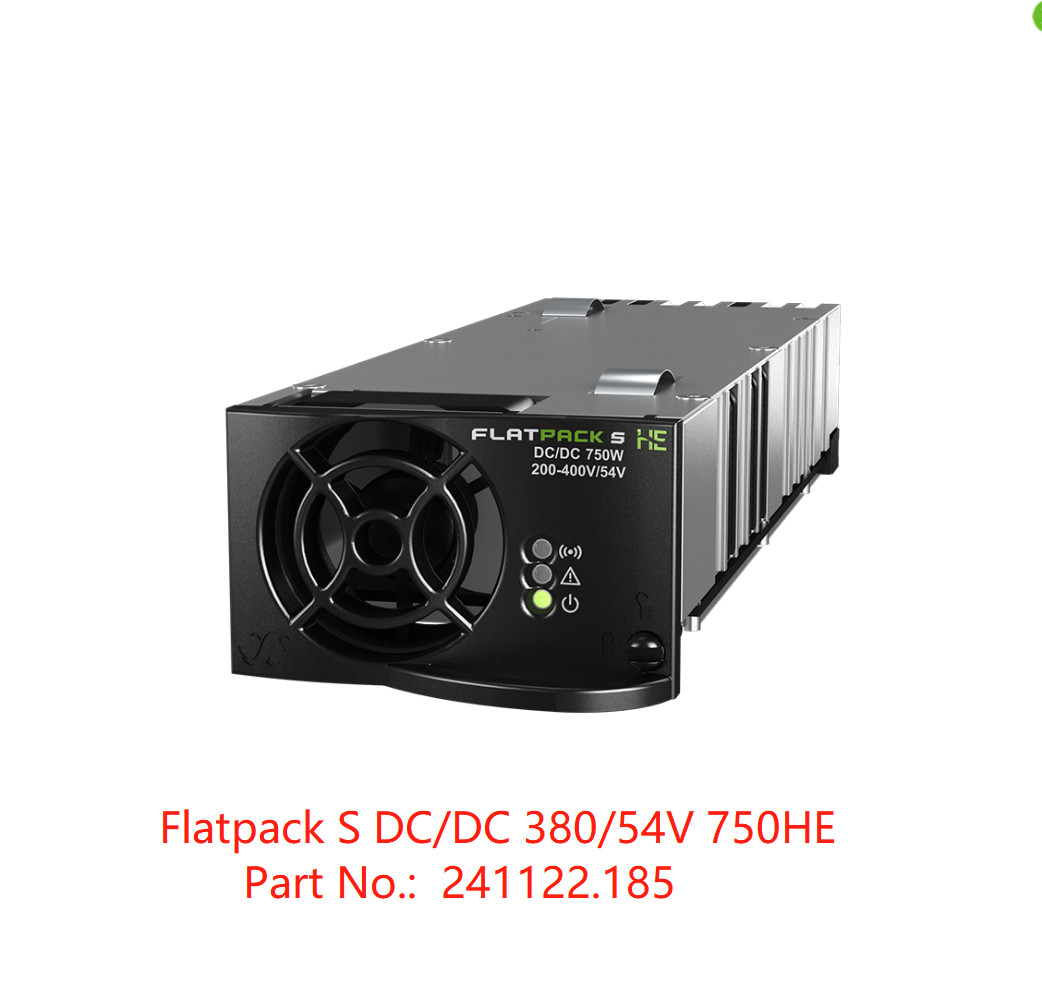

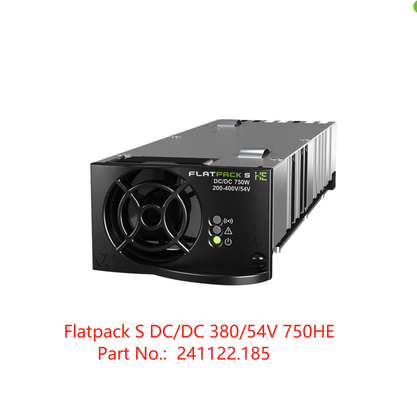

Konwerter Eltek Flatpack S DC/DC 380/54V 750HE Kompaktowy konwerter HE dla małych i średnich zastosowań telekomunikacyjnych (Nr części 241122.185)
Konwerter Flatpack S DC/DC uwzględnia specyfikacje telekomunikacyjne, wysoką sprawność, ochronę ORing na wyjściu i dużą moc w małej obudowie o głębokości 217 mm. Jego wysoka sprawność pomaga w ogólnej sprawności zdalnego zasilania prądem stałym, a tym samym również w uzasadnieniu biznesowym dla
wyboru takiego rozwiązania do zasilania zdalnych lokalizacji. Jego małe wymiary sprawiają, że idealnie nadaje się do integracji z niestandardowymi szafami serwerowymi.
Kluczowe cechy:
KLUCZOWE CECHY
• MAŁY
• KRÓTKI
• GĘSTOŚĆ MOCY – 19,5 W/CAL3
• WYSOKA SPRAWNOŚĆ
• OCHRONA ORING NA WYJŚCIU
• MOŻLIWOŚĆ PODŁĄCZANIA NA GORĄCO
• KLUCZOWANIE NAPIĘCIA I MOCY
ZASTOSOWANIA
TELEKOMUNIKACJA - STAŁA
• Konwerter końcowy dla DSLAM
TELEKOMUNIKACJA – MOBILNA / BEZPRZEWODOWA
• Rozproszone systemy antenowe
• Wzmacniacz zasięgu dla zdalnych głowic radiowych
CENTRUM DANYCH
• Konwersja mocy front-end / w szafie
Parametry:
|
Konwerter Flatpack S DC/DC
|
| MODEL |
FLATPACK S DCDC 380/54 750 |
| Numer części |
241122.185 |
| DANE WEJŚCIOWE |
| Napięcie (nominalne) |
300 - 400 VDC |
| Napięcie (zakres roboczy) |
200 - 400 VDC |
| Prąd (maksymalny) |
2,9 ADC |
| Zabezpieczenie |
Bezpiecznik w dodatnim i ujemnym Odwrotna polaryzacja Niewrażliwe Wyłączenie powyżej 410 VDC |
| DANE WYJŚCIOWE |
| Napięcie (stałe) |
54 VDC |
| Moc (maksymalna) @ nominalne wejście |
750 W |
| Moc (maksymalna) @ wejście 200 VDC |
500 W |
| Prąd (maksymalny) @ nominalne wejście |
13,8 A (@VOUT < 54 VDC) |
| Czas podtrzymania, maksymalna moc wyjściowa |
>10ms; napięcie wyjściowe > 41 VDC |
| Udostępnianie prądu (obciążenie 10 - 100%) |
±5% maksymalnego prądu od 10 do 100% obciążenia |
| Statyczna regulacja napięcia (obciążenie 10 - 100%) |
±0,5% |
| Dynamiczna regulacja napięcia |
±5,0% dla wariacji obciążenia 10-90% lub 90-10%, czas regulacji < 50ms |
| Tętnienia |
< 150 mVPP, pasmo 30 MHz |
| Zabezpieczenie |
ORing FET |
|
Zabezpieczenie przed zwarciem |
|
Zabezpieczenie przed wysoką temperaturą |
|
Wyłączenie nadnapięciowe |
| INNE SPECYFIKACJE |
| Sprawność |
> 96 % |
| Izolacja |
4,2 kVDC - wejście do wyjścia
2,25 kVDC - wejście do ziemi 710 VDC - wyjście do ziemi
|
| Alarmy: Czerwona dioda LED |
Niskie i wysokie napięcie wejściowe, wyłączenie przy wysokiej i niskiej temperaturze, awaria prostownika,
Wyłączenie nadnapięciowe na wyjściu, awaria wentylatora, gdy wentylator się zatrzymuje, alarm niskiego napięcia wyjściowego, awaria magistrali CAN
|
| Ostrzeżenia: Żółta dioda LED |
Konwerter w trybie obniżonej mocy, aktywowane zdalne ograniczenie prądu wyjściowego, napięcie wejściowe poza zakresem, miganie przy przepięciu, utrata komunikacji CAN z kontrolerem |
| Normalna praca: Zielona dioda LED |
| Przekaźnik alarmowy (NO - otwiera się po wyłączeniu zasilania) |
Otwiera się przy alarmach1) i brak napięcia wejściowego. |
| MTBF (Telcordia SR-332 Wydanie I metoda III (a)) |
>350 000 (@ Tambient : 25 °C) |
|
Temperatura pracy (5-95% RH n.cond. hum.)
Maksymalna moc wyjściowa obniża się powyżej temp. / do
|
-40 do + 85°C [-40 do +185°F]
60°C [140°F] / 500W @ 70°C [158°F] / 125W @ 85°C [185°F]
|
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [WxHxD] / Waga |
72 x 40 x 217mm2)(2,84 x 1,57 x 8,54")2) / < 850 g (1,9 funta) |
| NORMY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Część 15:2013
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010
|
| Środowisko |
ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3) & 2-3 (Klasa 3.2)
Zgodność z RoHS (2011/65/EU) i WEEE (2002/96/EC)
|
|
1) w przypadku wyłączenia przy wysokiej i niskiej temperaturze oraz alarmów awarii wentylatora przekaźnik otworzy się co najmniej 5 sekund przed wyłączeniem modułu
2) w tym głębokość uchwytu wynosi 234 mm [9,21"] i wysokość 42 mm [1,65"]
|
