| MODEL |
SD-100A-5 |
SD-100B-5 |
SD-100C-5 |
SD-100D-5 |
SD-100A-12 |
SD-100B-12 |
SD-100C-12 |
SD-100D-12 |
SD-100A-24 |
SD-100B-24 |
SD-100C-24 |
SD-100D-24 |
|
WYJŚCIE
|
NAPIĘCIE STAŁE |
5V |
12V |
24V |
| PRĄD ZNAMIONOWY |
18A |
20A |
8,5 A |
4.2A |
| AKTUALNY ZAKRES |
0 ~ 18A |
0 ~ 20A |
0 ~ 8,5 A |
0 ~ 4,2 A |
| MOC ZNAMIONOWA |
90 W |
100 W |
102W |
100,8 W |
| TĘTNIENIA I SZUM (maks.) Uwaga 2 |
100mVp-p |
120mVp-p |
150mVp-p |
| ZAKRES REGULACJI NAPIĘCIA |
4,5 ~ 5,5 V prądu stałego |
11 ~ 16 V prądu stałego |
23 ~ 30 V prądu stałego |
| TOLERANCJA NAPIĘCIA Uwaga 3 |
±2,0% |
±1,0% |
±1,0% |
| REGULAMIN LINII |
±0,5% |
±0,3% |
±0,2% |
| REGULACJA OBCIĄŻENIA |
±0,5% |
±0,3% |
±0,2% |
| USTAWIENIE, CZAS PODNOSZENIA |
2s, 50ms (tylko tryb D) przy pełnym obciążeniu |
| CZAS TRZYMANIA (typ.) |
20 ms (tylko tryb D) przy pełnym obciążeniu |
|
WEJŚCIE
|
ZAKRES NAPIĘCIA |
A: 9,5 ~ 18 V DC B: 19 ~ 36 V DC C: 36 ~ 72 V DC D: 72 ~ 144 V DC lub 85 ~ 132 V AC |
| WYDAJNOŚĆ (typ.) |
78% |
74% |
75% |
76% |
82% |
75% |
77% |
80% |
84% |
78% |
81% |
83% |
| PRĄD STAŁY (typ.) |
9,7 A/12 V |
4,8 A/24 V |
2,4 A/48 V |
1,8 A/96 V |
10,4 A/12 V |
4,8 A/24 V |
2,4 A/48 V |
1,8 A/96 V |
10A/12V |
4,8 A/24 V |
2,4 A/48 V |
1,8 A/96 V |
| PRĄD URUCHOMIENIA (typ.) |
D:18A/96VDC |
| PRĄD UPŁYWOWY |
<0,75 mA/120 V AC (SD-100D) |
|
OCHRONA
|
PRZECIĄŻAĆ |
105 ~ 135% znamionowej mocy wyjściowej |
| Typ zabezpieczenia: tryb Hiccup, automatyczne odzyskiwanie po usunięciu przyczyny usterki |
| PRZEPIĘCIE |
5,75 ~ 6,75 V/obciążenie 10% |
16,8 ~ 20 V/obciążenie 10% |
31,5 ~ 37,5 V
5% obciążenia
|
31,5 ~ 37,5 V/obciążenie 10% |
| Typ zabezpieczenia: tryb Hiccup, automatyczne odzyskiwanie po usunięciu przyczyny usterki |
|
ŚRODOWISKO
|
TEMP. PRACY |
-15 ~ +60℃(SD-100A), -10 ~ +60℃(SD-100B/C/D) (patrz „Krzywa obniżania wartości znamionowych”) |
| WILGOTNOŚĆ PRACY |
20 ~ 90% RH bez kondensacji |
| TEMP. PRZECHOWYWANIA, WILGOTNOŚĆ |
-20 ~ +85℃, 10 ~ 95% RH bez kondensacji |
| WSPÓŁCZYNNIK TEMPERATURY |
±0,03%/℃ (0 ~ 50℃) |
| WIBRACJA |
10 ~ 500Hz, 2G 10min./1cykl, 60min. każdy wzdłuż osi X, Y, Z |
|
BEZPIECZEŃSTWO I EMC
(Uwaga 4)
|
NORMY BEZPIECZEŃSTWA |
IEC/BS EN/EN 62368-1 (tylko dla typu D), zatwierdzenie EAC TP TC 004, projekt zgodny z AS/NZS 62368.1 |
| WYTRZYMAŁE NAPIĘCIE |
I/O/P: 1,5 kVAC I/P-FG: 1,5 kVAC O/P-FG: 0,5 kVAC |
| ODPORNOŚĆ IZOLACJI |
I/PO/P, I/P-FG, O/P-FG: 100 M omów / 500 V DC / 25℃ / 70% RH |
| EMISJA EMC |
Zgodność z normą BS EN/EN55032 (CISPR32) Klasa B, EAC TP TC 020 |
| ODPORNOŚĆ NA ZAKŁÓCENIA ELEKTROMAGNETYCZNE |
Zgodność z normą BS EN/EN61000-4-2,3,4,6,8, poziom przemysłu lekkiego, EAC TP TC 020 |
|
INNI
|
Średni czas między awariami (MTBF) |
2600,2 tys. godz. min. Telcordia SR-332 (Bellcore); 399,9 tys. godz. min. MIL-HDBK-217F (25℃) |

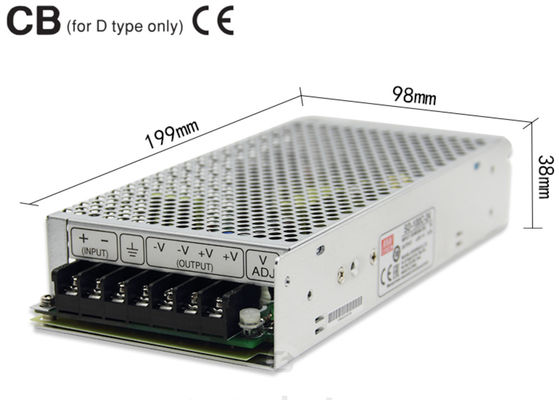

| WYMIAR |
199*98*38mm (dł.*szer.*wys.) |
| USZCZELKA |
0,65 kg; 20 szt./13,8 kg/0,85 CUFT |
| NOTATKA |
1. Wszystkie parametry NIE wymienione szczegółowo zostały zmierzone przy napięciu wejściowym 12, 24, 48, 96 V DC, obciążeniu znamionowym i temperaturze otoczenia 25℃.
2. Tętnienia i szumy mierzone są przy szerokości pasma 20 MHz, przy użyciu 12-calowej skrętki zakończonej kondensatorem równoległym 0,1 uf i 47 uf.
3. Tolerancja: obejmuje tolerancję ustawienia, regulację linii i regulację obciążenia.
4. Zasilacz jest uważany za podzespół, który zostanie zainstalowany w urządzeniu końcowym.
|
