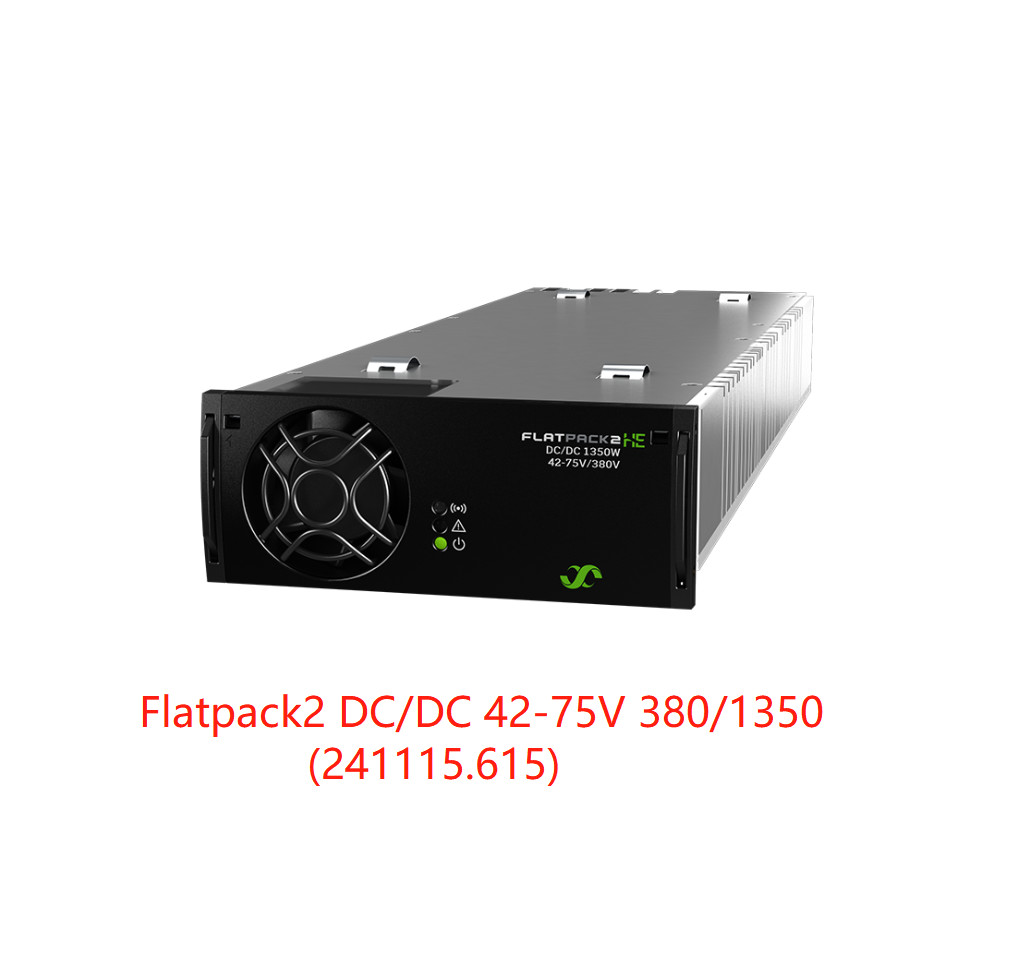

Ten konwerter DC/DC Flatpack2 zapewnia wtórne wyjście 310-400 Vdc z głównego banku akumulatorów 48 V lub 60 V.Pozwala to na wysoce wydajną transmisję energii z podtrzymania bateryjnego do małych oddalonych lokalizacji bez sieci.
Izolowana galwanicznie magistrala CAN może być podłączona do zasilającego układu sterowania systemu zasilania Eltek, co pozwala na monitorowanie i sterowanie przekształtnikami DC/DC bez konieczności dodawania osobnego sterownika.
l Ochrona OR-ing na wyjściu Tryb Boost Wysoka wydajność Kluczowanie napięcia Bezproblemowo zintegrowane z systemem sterowania
| |
| MODEL | DC/DC 42-75/380 1350 |
| Numer części | 241115.615 |
| DANE WEJŚCIOWE |
| Zakres napięcia | 42–75 VDC (wyłączenie < 39 VDC) |
| Prąd (maksymalny) | 38 ADC (62 ADC podczas doładowania) |
| Ochrona | Bezpiecznik w ujemnym |
| DANE WYJŚCIOWE |
| Napięcie (domyślne) | 400 V DC |
| Napięcie (regulowany zakres) | 310 - 400 V DC |
Moc ciągła (maksymalna) Zwiększenie mocy 15s / 10min odzyskiwanie Stały limit mocy | 1350 W
2250 W
VOUT > 300 V DC |
| Prąd (maksymalny) | |
| Aktualny dopalacz 15s / 10min regeneracji | 4,5 A |
| (maksymalny) | 7,5 A |
| Stały limit prądu | VOUT < 300VDC |
| Statyczna regulacja napięcia (0 - 100% obciążenia) | ±0,5% |
| Ripple, przepustowość 20 MHz | < 1000 mVpp |
| Dynamiczna regulacja napięcia | ±5,0% dla 10-90% lub 90-10% zmian obciążenia, czas regulacji <30ms |
| Ochrona | Odporność na zwarcie, Wyłączenie, jeśli VOUT < 300 VDC przez 5 s (cykl zasilania do ponownego uruchomienia), Dioda OR-ing, Zabezpieczenie przed wysoką temperaturą, Ograniczenie prądu rozruchowego wtykowego na gorąco, Selektywne przełączenie
Wyłączenie napięcia |
| INNE SPECYFIKACJE |
| Efektywność | Do 94,5% |
| Izolacja | 0,71 kVDC - wejście do obudowy 0,71 kVDC - CAN/Alarm do obudowy
4,2 kVDC - wejście do wyjścia 0,71 kVDC - CAN/Alarm do wejścia
2,2 kVDC - wyjście do obudowy 4,2 kVDC - CAN/Alarm do wyjścia |
| Alarmy: czerwona dioda LED | Wyłączenie przy niskim i wysokim napięciu wejściowym, Wyłączenie w wysokiej i niskiej temperaturze, Konwerter
Awaria, wyłączenie z powodu przepięcia na wyjściu, awaria wentylatora, alarm niskiego napięcia wyjściowego (VOUT < 300 VDC) |
| Ostrzeżenia: żółta dioda LED | Przetwornica w trybie obniżenia mocy, Aktywowane zdalne ograniczenie prądu wyjściowego, Napięcie wejściowe poza zakresem, miganie przy przepięciu, Utrata komunikacji CAN ze sterownikiem |
| Normalna praca: zielona dioda LED |
Przekaźnik alarmowy (NC) | Zamyka się w przypadku alarmów (jak określono powyżej) i braku napięcia zasilania.[maks. 75 VDC / 100 mA] |
| MTBF (Telcordia SR-332 Wydanie I metoda III (a)) |
>295 000h (przy temperaturze otoczenia: 25 °C) |
| Temperatura robocza | -40 do +75°C (-40 do +167°F), wilgotność 5–95% RH bez kondensacji |
| Obniżenie wartości temperatury powyżej 55°C (131°F) | 1350 W do 800 W @ 75°C (167°F) |
| Temperatura przechowywania | -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxWxG] / Waga | 109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / < 1,95 kg (4,3 funta) |
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC | ETSI EN 300 386 v1.6.1, FCC CFR 47 Część 15:2013
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010 |
| Środowisko | ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3) i 2-3 (Klasa 3.2)
Zgodność z RoHS (2011/65/UE) i WEEE (2002/96/WE) |
| |
