Jego wysoka wydajność przyczynia się do ogólnej wydajności zdalnego zasilania prądem stałym, a zatem również do biznesowego przypadku wyboru takiego rozwiązania do zasilania zdalnych lokalizacji.
Jego małe wymiary sprawiają, że jest idealny do integracji z niestandardowymi półkami serwerów.
Jestem krótki.
Włącza się na gorąco.
|

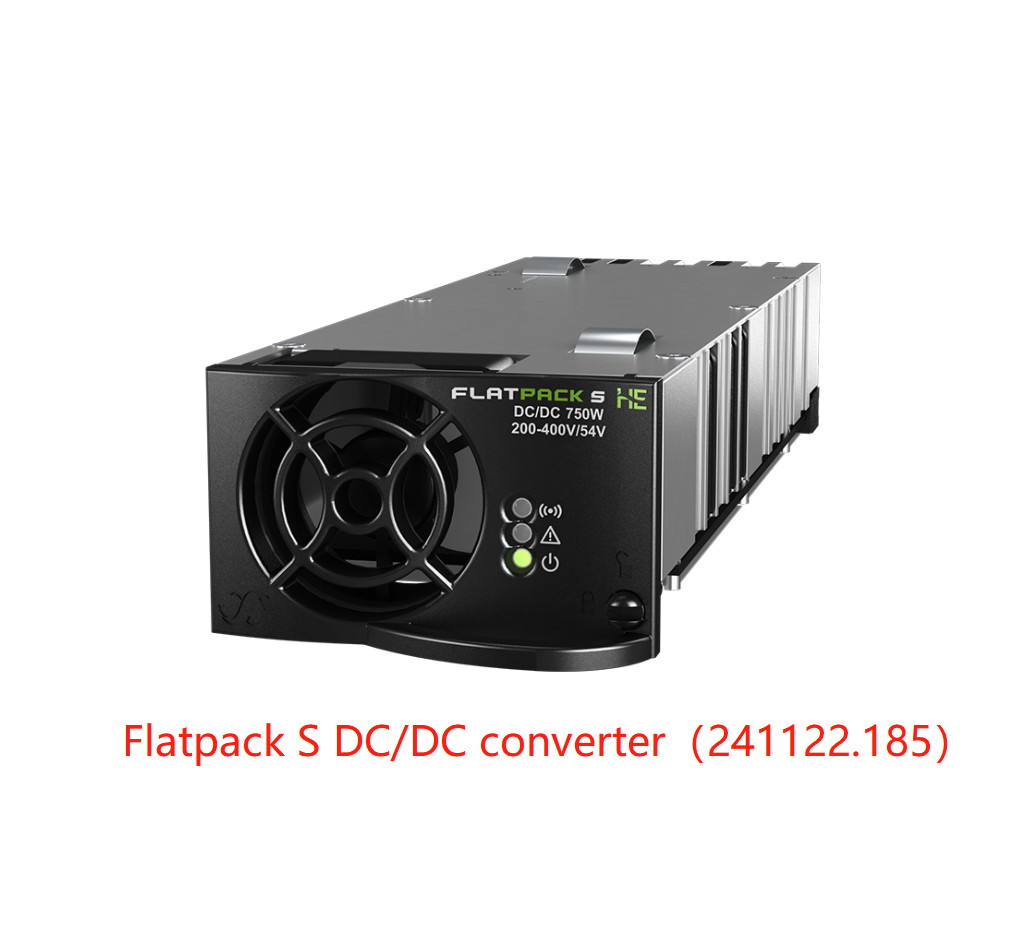

| Modelowy | FLATPACK S DCDC 380/54 750 |
| Numer części | 241122.185 |
| Wprowadzenie danych |
| napięcie (nazywne) | 300 - 400 VDC |
| napięcie (zakres pracy) | 200 - 400 VDC |
| Prąd (maksymalny) | 2.9 ADC |
| Ochrona | bezpiecznik w pozytywnym i ujemnym odwrotnym bieguności niewrażliwy wyłączenie powyżej 410 VDC |
| Wynik DATA |
| napięcie (stałe) | 54 VDC |
| Moc (maksymalna) @ wejście nominalne | 750 W |
| Moc (maksymalna) przy wejściu 200 VDC | 500 W |
| Prąd (maksymalny) @ wejście nominalne | 13.8 A (@VOUT < 54 VDC) |
| Czas zatrzymywania, maksymalna moc wyjściowa | > 10 ms; napięcie wyjściowe > 41 VDC |
| Podział prądu (10 - 100% obciążenia) | ± 5% maksymalnego prądu od 10 do 100% obciążenia |
| Regulacja napięcia statycznego (10 - 100% obciążenia) | ± 0,5% |
| Regulacja napięcia dynamicznego | ± 5,0% dla 10-90% lub 90-10% zmienności obciążenia, czas regulacji < 50 ms |
| Ripple | < 150 mVPP, szerokość pasma 30 MHz |
| Ochrona | ORing FET |
| Środki zabezpieczające przed zwarciem |
| Ochrona przed wysokimi temperaturami |
| Przesyłka Przesyłka Wyłączanie |
| Inne specyfikacje |
| Efektywność | > 96 % |
| Izolacja | 4.2 kVDC - wejście do wyjścia
2.25 kVDC - wejście na Ziemię 710 VDC - wyjście na Ziemię |
| Alarm: czerwona dioda LED | Niskie i wysokie napięcie wejściowe, wyłączenie w wysokiej i niskiej temperaturze, awaria korektoru,
Wyłączenie na wyjściu przez nad napięcie, awaria wentylatora, gdy wentylator się zatrzymuje, alarm niskiego napięcia wyjściowego, awaria kanału CAN |
| Ostrzeżenia: żółta dioda LED | Konwerter w trybie obniżania mocy, ograniczenie prądu wyjściowego na odległość aktywowane, napięcie wejściowe poza zasięgiem, migające przy nad napięciu, utrata komunikacji CAN z sterownikiem |
| Normalne działanie: zielona dioda LED |
| Relaj alarmowy (NIE - otwiera się po wyłączeniu energii) | Otwiera się w przypadku alarmu1)i brakujące napięcie wejściowe. |
| MTBF (Telcordia SR-332 Problem I metoda III lit. a)) | > 350 000 (@ Temperatura: 25 °C) |
Temperatura pracy (5-95% RH n.s. hum.) Maksymalna moc wyjściowa powyżej temp / to | -40 do + 85°C [-40 do + 185°F]
60°C / 500W @ 70°C / 125W @ 85°C |
| Temperatura przechowywania | -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH nie kondensacyjna |
| Wymiary [WxHxD] / Waga | 72 x 40 x 217 mm2)(2,84 x 1,57 x 8,54 ‰)2)/ < 850 g (1, 9 lb) |
| STANDARDY projektowe |
| Bezpieczeństwo elektryczne | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC | ETSI EN 300 386 v1.6.1, FCC CFR 47 część 15:2013
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010 |
| Środowisko | ETSI EN 300 019: 2-1 (klasa 1.2), 2-2 (klasa 2.3) i 2-3 (klasa 3.2)
RoHS (2011/65/UE) i WEEE (2002/96/WE) |
1) dla alarmów wyłączenia o wysokiej i niskiej temperaturze oraz awarii wentylatora przekaźnik otwiera się co najmniej 5 s przed wyłączeniem modułu 2) w tym głębokość uchwytu wynosi 234 mm [9.21"] i wysokość 42 mm [1.65"] |
