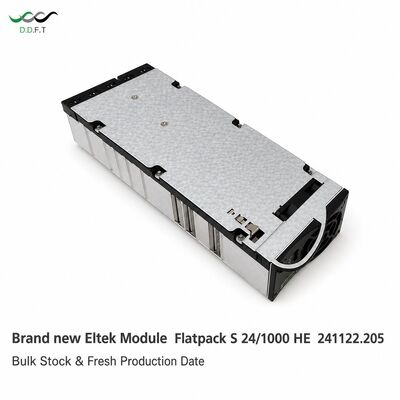

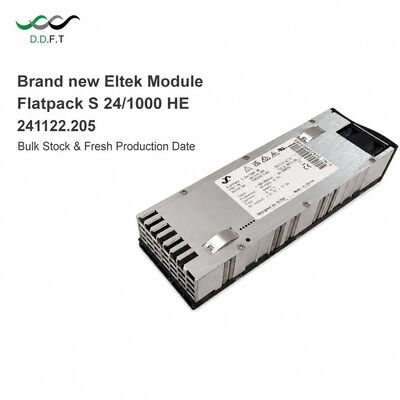

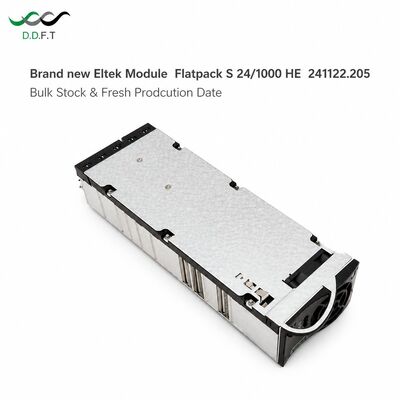

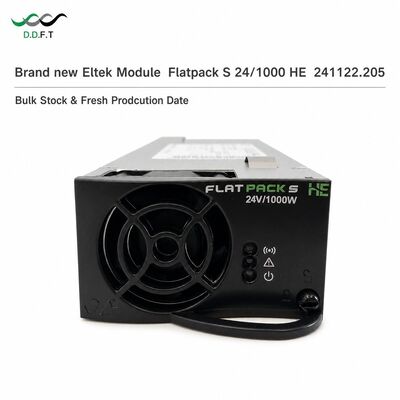

Moduł prostownika Eltek Flatpack S 24/1000HE 24V 1000W o wysokiej sprawności, zasilacz modułowy P/N 241122.205, fabrycznie nowy
Flatpack S 24V/1000W HE
Zastosowania na tych rynkach wymagają najnowocześniejszych, niezawodnych i bezpiecznych systemów zasilania prądem stałym. Flatpack S oferuje wiodącą w branży gęstość mocy w swoim segmencie, wiele funkcji bezpieczeństwa, szeroki zakres temperatur pracy i doskonałą niezawodność w swojej małej obudowie o głębokości 217 mm.
Kompaktowy i niezawodny prostownik do zastosowań kolejowych i energetycznych
Używane w stelażu 3U z kontrolerem Smartpack S, prostowniki Flatpack S pokrywają zastosowania od 2 do 8 kW, zajmując minimalną przestrzeń, mniej niż 18 litrów, i charakteryzują się niską emisją ciepła.
Kluczowe cechy
- Mały
- Krótki
- Gęstość mocy, 26 W/cal3
- Wysoka sprawność
- Zabezpieczenie OR-ing na wyjściu
- Możliwość wymiany podczas pracy
Parametry:
|
| Model |
Flatpack S 24/1000 HE |
| Numer części |
241122.205 |
| DANE WEJŚCIOWE |
| Napięcie (zakres nominalny) |
185 VAC/DC - 305 VAC / 300VDC |
| Napięcie (zakres pracy) |
85 VAC/DC - 305 VAC / 300VDC |
| Częstotliwość (nominalna / zakres) |
45 - 66 Hz / DC |
| Maksymalny prąd |
5.9 ARMS |
| Współczynnik mocy |
> 0.99 przy 50% obciążenia lub więcej |
| Zabezpieczenie |
Bezpiecznik
Wyłączenie powyżej 305 VAC / 300 VDC
|
| DANE WYJŚCIOWE |
| Napięcie (domyślne) |
26.7 VDC |
| Napięcie (zakres regulacji) |
21 - 29 VDC |
| Moc maksymalna, napięcie nominalne wejściowe |
1000 W |
| Moc maksymalna, @ 85 VAC/DC |
440 W |
| Maksymalny prąd |
41.7 A (@VWYJ. < 24 VDC) |
| Dzielenie prądu |
±5% prądu maksymalnego od 10 do 100% obciążenia |
| Statyczna regulacja napięcia (obciążenie 10-100%) |
±0.5% |
| Dynamiczna regulacja napięcia |
±5.0% dla zmian obciążenia 10-90% lub 90-10%, czas regulacji< 50ms |
| Czas podtrzymania |
>20ms; napięcie wyjściowe > 21 VDC |
| Tętnienia |
< 150 mVPP , pasmo 30 MHz |
|
Zabezpieczenie
|
Dioda blokująca OR-ing, zabezpieczenie przed zwarciem, zabezpieczenie przed przepięciem i zabezpieczenie przed wysoką temperaturą |
| INNE SPECYFIKACJE |
| Szczytowa sprawność |
92.5 % |
| Izolacja |
3.0 kVAC - wejście i wyjście, 1.5 kVAC - uziemienie wejściowe, 0.5 kVDC - uziemienie wyjściowe |
| Alarmy (czerwona dioda LED) |
Wyłączenie przy niskim napięciu sieci, wyłączenie przy wysokiej i niskiej temperaturze, awaria prostownika, wyłączenie przy przepięciu na wyjściu, awaria wentylatora, alarm niskiego napięcia, awaria magistrali CAN |
| Ostrzeżenia (żółta dioda LED) |
Prostownik w trybie ograniczenia mocy, aktywowane zdalne ograniczenie prądu akumulatora, napięcie wejściowe poza zakresem, miga przy przepięciu |
| Normalny (zielona dioda LED) |
Wejście i wyjście OK |
| Potencjalny przekaźnik alarmowy (normalnie zamknięty) |
Otwiera się przy alarmach i awarii sieci |
| MTBF (Telcordia SR-232 wyd. 3 Metoda II Przypadek L1) |
>1 975 044 (@ Totoczenia : 25 °C) |
| Temperatura pracy (5 - 95% RH bez kondensacji) |
- 40 - 85°C [-40 - 185°F ] |
| Maksymalna moc wyjściowa obniżana powyżej temperatury / do |
45°C [+113°F] / 400 W |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxWxG] / Waga |
72 x 41.5 x 217mm (2.83 x 1.63 x 8.54”) / < 850 g (1.9 lbs) |
| NORMY PROJEKTOWE |
|
Bezpieczeństwo elektryczne
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS
61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Part 15:2013
|
| Morskie |
DNVGL-CG-03391), Certyfikat ABS PDA1) |
|
Środowisko
|
ETSI EN 300 019: 2-1 (Klasa 1.2) i 2-2 (Klasa 2.3) UE 2015/863 (RoHS) i 2012/19/UE (WEEE)
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.2. Inne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.3, należy zgłosić
|
| 1) dotyczy tylko numeru części 241122.205M |
Skonfigurowany system 24V z modułem Flatpack S 24V1000HE ( 241122.205 )
