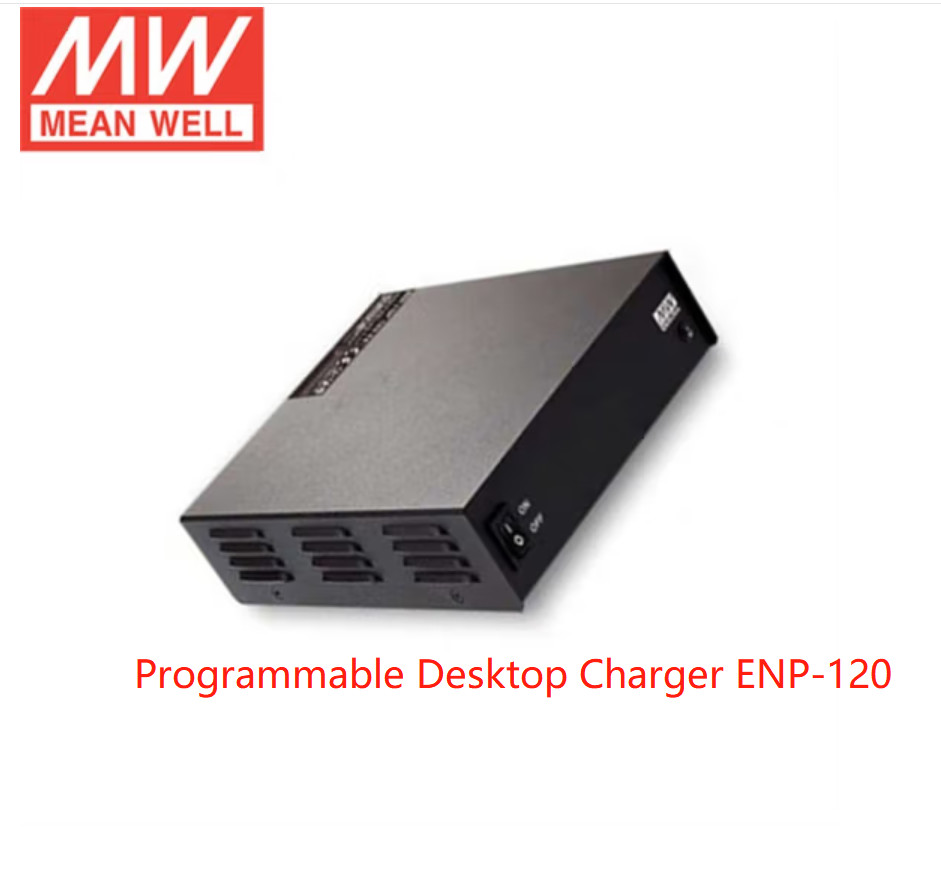

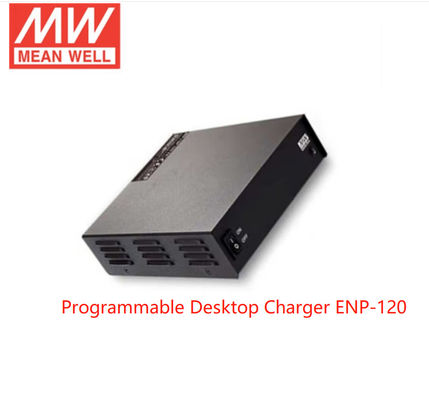

Przenośna ładowarka biurkowa programowalna Mean Well Typ ENP-120 ENP-180 ENC-120 120W-360W
Zasilanie:
ENP-120 / ENP-180 / ENP-240 / ENP-360
Ładowarka:
ENC-120 / ENC-180 / ENC-240 / ENC-360
Cechy:
ENC: Programowalna ładowarka
ENP: Zasilacz impulsowy biurkowy VI poziomu
Napięcie ładowania, prąd ładowania i limit czasu można zaprogramować za pomocą SBP-001
NTC do kompensacji temperatury (seria ENC)
Konstrukcja bez wentylatora i bezgłośna
Zabezpieczenia: Zabezpieczenie przed zwarciem, przepięciem, przegrzaniem (seria ENC/ENP). Napięcie akumulatora poniżej normy, przepięcie akumulatora, ochrona przed odwrotną polaryzacją (tylko dla serii ENC)
Odpowiednie do akumulatorów kwasowo-ołowiowych
3 lata gwarancji
Dane techniczne
| MODEL |
ENP-120-12 |
ENP-120-24 |
ENP-120-48 |
|
WYJŚCIE
|
NAPIĘCIE DC |
13,8V |
27,6V |
55,2V |
| PRĄD ZNAMIONOWY |
8,7A |
4,3A |
2,2A |
| PRĄD |
ZNAMIONOWA |
0 ~ 8,7A |
0 ~ 4,3A |
0 ~ 2,2A |
| SZCZYTOWA |
Uwaga 2 |
10,9A |
5,38A |
2,75A |
| MOC |
ZNAMIONOWA |
120W |
119W |
121W |
| SZCZYTOWA |
Uwaga 2 |
150,4W |
148,5W |
151,8W |
| TĘTNienia I SZUM (maks.)Uwaga 3 |
150mVp-p |
150mVp-p |
350mVp-p |
| ZAKRES REGULACJI NAPIĘCIA |
11,5 ~ 15V |
23,5 ~ 30V |
47,5 ~ 58,8V |
| TOLERANCJA NAPIĘCIAUwaga 4 |
±0,5% |
±0,5% |
±0,5% |
| REGULACJA SIECIOWA Uwaga 5 ±0,5% |
CZAS URUCHOMIENIA, NARASTANIA |
CZAS URUCHOMIENIA, NARASTANIA |
CZAS URUCHOMIENIA, NARASTANIA |
| Uwaga 6 |
±2,0% |
±1,0% |
±0,5% |
CZAS URUCHOMIENIA, NARASTANIA |
| Uwaga 7 |
1000ms, 100ms przy pełnym obciążeniu |
CZAS PODTRZYMANIA (Typ.) |
| 20ms przy pełnym obciążeniu |
WEJŚCIE |
|
ZAKRES NAPIĘCIA
|
Uwaga 8 |
90 ~ 264VAC |
127 ~ 370VDC |
ZAKRES CZĘSTOTLIWOŚCI |
|
| 47 ~ 63Hz |
WSPÓŁCZYNNIK MOCY (Typ.) |
| PF>0,98/115VAC, PF>0,95/230VAC przy pełnym obciążeniu |
WYDAJNOŚĆ (Typ.) |
| 89,5% |
91% |
91,5% |
PRĄD AC (Typ.) |
| 1,25A/115VAC |
0,63A/230VAC |
PRĄD ROZRUCHOWY (Typ.) |
|
| ZIMNY START 65A przy 230VAC |
PRĄD UPŁYWU |
| <3,5mA / 240VAC |
POBÓR MOCY BEZ OBCIĄŻENIA |
| <0,15W |
ZABEZPIECZENIA |
|
ZWARCIE
|
Typ ochrony: Ograniczenie prądu stałego, automatycznie powraca po usunięciu usterki |
PRZECIĄŻENIE |
|
Zazwyczaj działa w zakresie 110 ~ 125% znamionowej mocy wyjściowej przez ponad 3 sekundy i przełącza się na ograniczenie prądu stałego, z automatycznym powrotem po usunięciu warunków obciążenia szczytowego
|
Ograniczenie prądu stałego, jeśli >125% mocy znamionowej, z automatycznym powrotem po usunięciu warunków przeciążenia |
| PRZEPIĘCIE |
| 15,5 ~ 18,2V |
31 ~ 36,5V |
62,1 ~ 72,9V |
Typ ochrony: Wyłączenie napięcia wyjściowego, ponowne włączenie zasilania w celu odzyskania |
| PRZEGRZANIE |
| Wyłączenie napięcia wyjściowego, automatycznie powraca po obniżeniu temperatury |
ŚRODOWISKO |
|
TEMPERATURA PRACY
|
-30 ~ +70℃ (Patrz "Krzywa obniżania wartości") |
WILGOTNOŚĆ PRACY |
| 20 ~ 95% RH bez kondensacji |
TEMPERATURA PRZECHOWYWANIA, WILGOTNOŚĆ |
| -40 ~ +85℃, 10 ~ 95% RH bez kondensacji |
WSPÓŁCZYNNIK TEMPERATUROWY |
| ±0,05%/℃ (0 ~ 50℃) |
WIBRACJE |
| 10 ~ 500Hz, 2G 10min./1cykl, 60min. dla każdej osi X, Y, Z |
BEZPIECZEŃSTWO I EMC |
|
(Uwaga 9)
NORMY BEZPIECZEŃSTWA
|
Zatwierdzone IEC62368-1, UL62368-1, EAC TP TC 004; Spełnia BS EN/EN62368-1 |
NAPIĘCIE WYTRZYMAŁOŚCI |
| I/P-O/P:3KVAC |
I/P-FG:2KVAC O/P-FG:0,5KVAC |
REZYSTANCJA IZOLACJI |
|
| I/P-O/P, I/P-FG, O/P-FG:100M omów / 500VDC / 25℃/ 70% RH |
EMISJA EMC |
|
Parametr
|
Standard |
Poziom testu / Uwaga |
ESD |
| BS EN/EN61000-4-6 |
Klasa B |
Prąd harmoniczny |
| BS EN/EN61000-4-3 |
Klasa B |
Prąd harmoniczny |
| BS EN/EN61000-3-2 |
----- |
ODPORNOŚĆ EMC |
| BS EN/EN61000-3-3 |
----- |
ODPORNOŚĆ EMC |
|
BS EN/EN55024
|
Parametr |
| Standard |
Poziom testu / Uwaga |
ESD |
| BS EN/EN61000-4-2 |
Poziom 3, 8KV powietrze; Poziom 2, 4KV kontakt |
Promieniowane |
| BS EN/EN61000-4-3 |
Poziom 2, 3V/m |
EFT / Burst |
| BS EN/EN61000-4-4 |
Poziom 2, 1KV |
Przepięcie |
| BS EN/EN61000-4-5 |
Poziom 2, 1KV/Linia-Linia, Poziom 3, 2KV/Linia-Ziemia |
Przewodzone |
| BS EN/EN61000-4-6 |
Poziom 2, 3Vrms |
Pole magnetyczne |
| BS EN/EN61000-4-8 |
Poziom 1, 1A/m |
Zapadki i przerwy w napięciu |
| BS EN/EN61000-4-11 |
>95% zapad 0,5 okresu, 30% zapad 25 okresów, |
>95% przerwy 250 okresów
INNE
|
|
MTBF
|
1997,9 tys. godzin min. |
Telcordia SR-332 (Bellcore); 257,1 tys. godzin min. |
MIL-HDBK-217F (25℃) |
WYMIARY |
| 192*178*45,5mm (D*S*W) |
PAKOWANIE |
| 0,98 kg; 10 szt./10,8 kg /1,38CUFT |
UWAGA |
| 1. Wszystkie parametry NIE wymienione specjalnie są mierzone przy wejściu 230VAC, obciążeniu znamionowym i temperaturze otoczenia 25℃. |
2. Prąd szczytowy lub moc szczytowa do 3 sekund jest zapewniona.
3. Tętnienia i szumy są mierzone przy szerokości pasma 20 MHz za pomocą 12-calowego skręconego przewodu zakończonego kondensatorem równoległym 0,1uf i 47uf.
4. Tolerancja: obejmuje tolerancję ustawień, regulację liniową i regulację obciążenia.
5. Regulacja liniowa jest mierzona od niskiego do wysokiego napięcia przy obciążeniu znamionowym.
6. Regulacja obciążenia jest mierzona od 0% do 100% obciążenia znamionowego.
7. Długość czasu konfiguracji jest mierzona przy zimnym pierwszym uruchomieniu. Szybkie włączanie/wyłączanie zasilania może prowadzić do wydłużenia czasu konfiguracji.
8. Obniżenie wartości może być konieczne przy niskich napięciach wejściowych. Sprawdź krzywą obniżania wartości, aby uzyskać więcej informacji.
9. Zasilacz jest uważany za niezależną jednostkę, ale ostateczne urządzenie nadal musi ponownie potwierdzić, że cały system jest zgodny z
dyrektywami EMC. Aby uzyskać wskazówki dotyczące przeprowadzania tych testów EMC, zapoznaj się z “Testowaniem EMI zasilaczy komponentów.”
(dostępne na stronie http://www.meanwell.com)
10. Obniżenie temperatury otoczenia o 3,5℃/1000 m w przypadku modeli bez wentylatora i o 5℃/1000 m w przypadku modeli z wentylatorem dla wysokości roboczej powyżej 2000 m (6500 stóp).
※ Zastrzeżenie dotyczące odpowiedzialności za produkt: Szczegółowe informacje można znaleźć na stronie https://
www.meanwell.com/serviceDisclaimer.aspxRozwiązania
|
