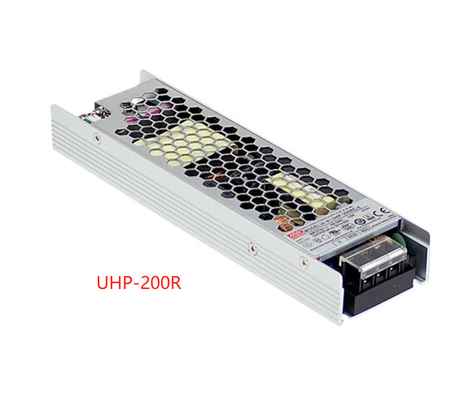

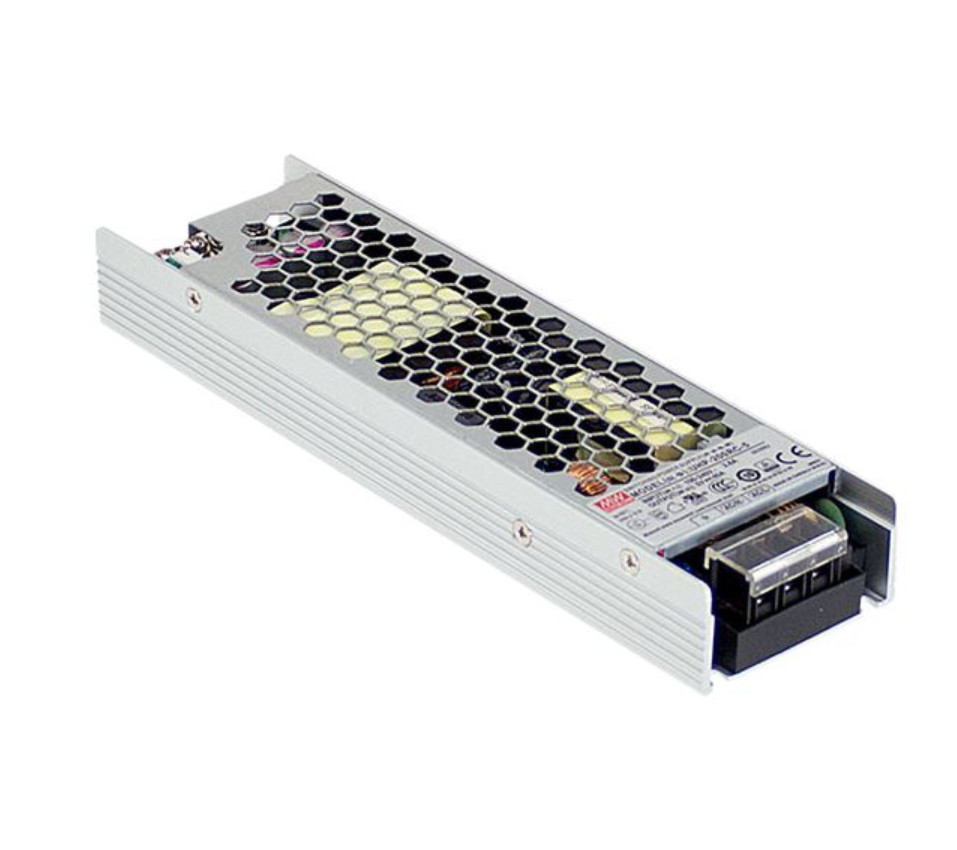

| MODEL |
UHP-200 -3,3 |
UHP-200 -4,2 |
UHP-200 -5 |
UHP-200 -12 |
UHP-200 -15 |
UHP-200 -24 |
UHP-200 -36 |
UHP-200 -48 |
UHP-200 -55 |
|
WYJŚCIE
|
NAPIĘCIE DC |
3,3V |
4.2V |
5V |
12V |
15V |
24V |
36V |
48V |
55V |
| ZNAMIONOWY PRĄD |
40A |
40A |
40A |
16,7 A |
13.4A |
8.4A |
5.6A |
4.2A |
3.6A |
| MOC ZNAMIONOWA |
132W |
168W |
200W |
200,4 W |
201W |
201,6W |
201,6W |
201,6W |
201,6W |
| TŁUSZCZENIE I HAŁAS (maks.)Uwaga.2 |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
300mVp-p |
360mVp-p |
| REGULACJA NAPIĘCIAZASIĘG |
3,2 ~ 3,5 V |
3,6 ~ 4,4 V |
4,5~5,5V |
11,4 ~ 12,6 V |
14,3 ~ 15,8 V |
22,8 ~ 25,2 V |
34,2 ~ 37,8 V |
45,6 ~ 50,4 V |
45~58V |
| TOLERANCJA NAPIĘCIAUwaga.3 |
±2.0% |
±2.0% |
±2.0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| REGULACJA LINII |
±0,5% |
±0,5% |
±0,5% |
±0,3% |
±0,3% |
±0,3% |
±0,3% |
±0,3% |
±0,3% |
| REGULACJA OBCIĄŻENIA |
±1,0% |
±1,0% |
±1,0% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| KONFIGURACJA, CZAS WZROSTU |
2000ms, 80ms/230VAC;3000ms, 80ms/115VAC przy pełnym obciążeniu;550ms/230VAC dla czasu konfiguracji 55V |
| CZAS PODTRZYMANIA (typ.) |
10ms/230VAC 10ms/115VAC |
|
WEJŚCIE
|
NAPIĘCIE ZASIĘG Uwaga.4 |
90 ~ 264VAC 127 ~ 370VDC |
| ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63 Hz |
| WSPÓŁCZYNNIK MOCY (typ.) |
PF≥0,94/230VAC PF≥0,98/115VAC przy pełnym obciążeniu |
| WYDAJNOŚĆ (Typ.) |
89% |
90% |
91% |
93% |
94% |
94% |
94% |
94% |
94% |
| PRĄD AC (typ.) |
2.2A/115VAC 1.1A/230VAC |
| PRĄD ROZRUSZNY (Typ.)Uwaga.8 |
Zimny start 40A/115VAC 80A/230VAC |
| PRĄD UPŁYWOWY |
<0,75mA / 240VAC |
|
OCHRONA
|
PRZECIĄŻAĆ
|
110 ~ 140% znamionowej mocy wyjściowej |
| Rodzaj ochrony: tryb czkawki, przywracany automatycznie po usunięciu usterki; |
|
PONAD NAPIĘCIE
|
3,8 ~ 4,6 V |
4,62 ~ 5,46 V |
5,75 ~ 6,75 V |
13,2 ~ 15,6 V |
16,5 ~ 19,5 V |
26,4 ~ 31,2 V |
39,6 ~ 46,8 V |
52,8 ~ 62,4 V |
60 ~ 69V |
| Rodzaj ochrony: wyłącz napięcie O/P, włącz ponownie, aby odzyskać; |
| POWYŻEJ TEMPERATURY |
Rodzaj ochrony: Wyłącz napięcie O/P lub tryb Czkawka, odzyskuje automatycznie po spadku temperatury; |
|
FUNKCJONOWAĆ
|
SYGNAŁ DC OK (opcjonalnie) |
Ocena kontaktu (maks.): obciążenie rezystancyjne 15Vdc/10mA |
| ZREDUKOWANY(Opcjonalny) |
Dla ochrony połączenia równoległego: W przypadku aplikacji równoległych, gdy jeden zasilacz nie może działać, drugi zostanie automatycznie włączony.Może to zapobiec awarii systemu i zapewnić niezawodność systemu |
|
ŚRODOWISKO
|
TEMP. PRACY |
-30 ~ +70 ℃ (patrz „Krzywa obniżania wartości znamionowych”) |
| WILGOTNOŚĆ PRACY |
20 ~ 95% RH bez kondensacji |
| TEMPERATURA PRZECHOWYWANIA, WILGOTNOŚĆ |
-40 ~ + 85 ℃, 10 ~ 95% RH bez kondensacji |
| TEMP.WSPÓŁCZYNNIK |
±0,03%/℃ (0~50℃) |
| WIBRACJA |
10 ~ 500Hz, 5G 10min./1 cykl, 60min.każdy wzdłuż osi X, Y, Z |
|
BEZPIECZEŃSTWO I EMC
(Uwaga.6)
|
STANDARDY BEZPIECZEŃSTWA
|
UL 62368-1,TUV BS EN/EN62368-1,BS EN/EN60335-1 (z wyjątkiem 55V), CCC GB4943, EAC TP TC 004,
Zatwierdzone przez BSMI CNS14336-1, Projekt odnoszą się do BS EN/EN61558-1,-2-16
|
| WYTRZYMAŁE NAPIĘCIE |
I/PO/P:3,75KVAC I/P-FG:2KVAC O/P-FG:1,25KVAC |
| ODPORNOŚĆ IZOLACJI |
I/PO/P, I/P-FG, O/P-FG: 100M Ohm/500VDC/25℃/70%RH |
| EMISJA EMC |
Zgodność z BS EN/EN55032,GB9254,Klasa B,BSEN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438 |
| ODPORNOŚĆ EMC |
Zgodność z BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), poziom przemysłu ciężkiego ,EAC TP TC 020 |
|
INNI
|
MTBF |
2472,1 godz. min.Telcordia SR-332 (Bellcore);min. 257,0 tys.MIL-HDBK-217F (25 ℃) |
| WYMIAR |
194*55*26mm (dł. * szer. * wys.) |
| USZCZELKA |
0,468 kg; 24 szt./12,2 kg/0,49 CUFT |
|
NOTATKA
|
1. Wszystkie parametry NIE wymienione specjalnie są mierzone przy napięciu wejściowym 230VAC, obciążeniu znamionowym i temperaturze otoczenia 25℃.
2. Tętnienia i szumy są mierzone przy szerokości pasma 20 MHz przy użyciu 12-calowej skrętki zakończonej równoległym kondensatorem 0,1 uf i 47 uf.
3. Tolerancja: obejmuje tolerancję ustawienia, regulację linii i regulację obciążenia.
4. Przy niskich napięciach wejściowych może być potrzebne obniżenie wartości znamionowych.Proszę sprawdzić krzywą obniżania wartości znamionowych, aby uzyskać więcej informacji.
5. Obniżenie temperatury otoczenia o 5 ℃ / 1000 m jest potrzebne do pracy na wysokości większej niż 2000 m (6500 stóp)
6. Zasilacz jest uważany za element, który zostanie zainstalowany w urządzeniu końcowym.Ostateczne urządzenie musi zostać ponownie potwierdzone, że nadal spełnia dyrektywy EMC.Aby uzyskać wskazówki dotyczące przeprowadzania tych testów EMC, zapoznaj się z rozdziałem „Testowanie EMI zasilaczy składowych”.
(dostępne na http://www.meanwell.com)
7. Wydajność typu R nieco mniejsza niż typu Blank, zgodnie z rzeczywistym pomiarem.
8. Parametr prądu rozruchowego ma tolerancję 10%.
※ Zrzeczenie się odpowiedzialności za produkt: Szczegółowe informacje można znaleźć na stronie https://www.meanwell.com/serviceDisclaimer.aspx
|
