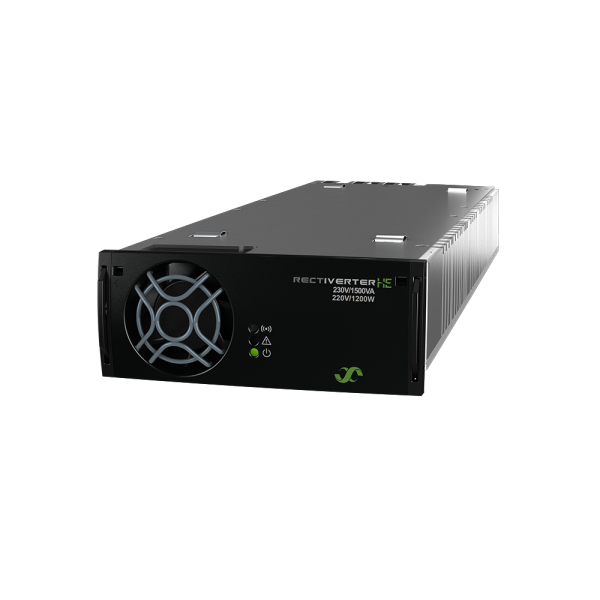

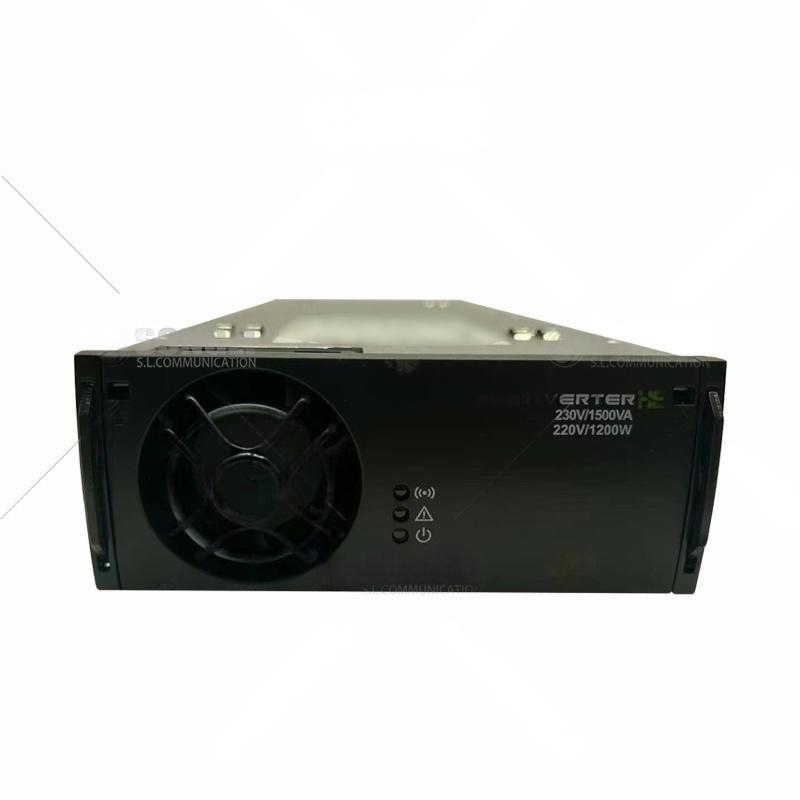

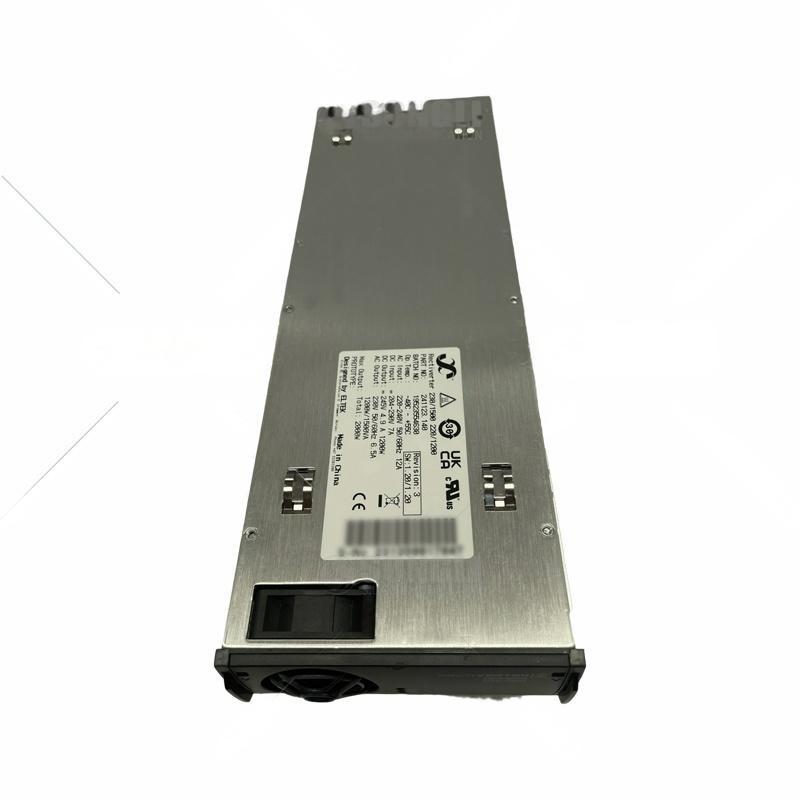

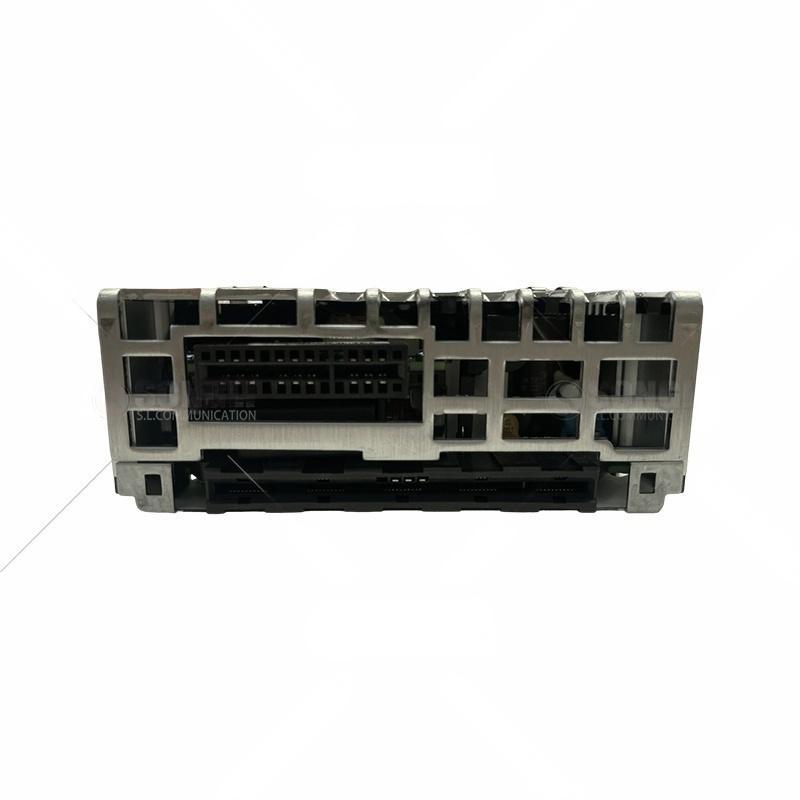

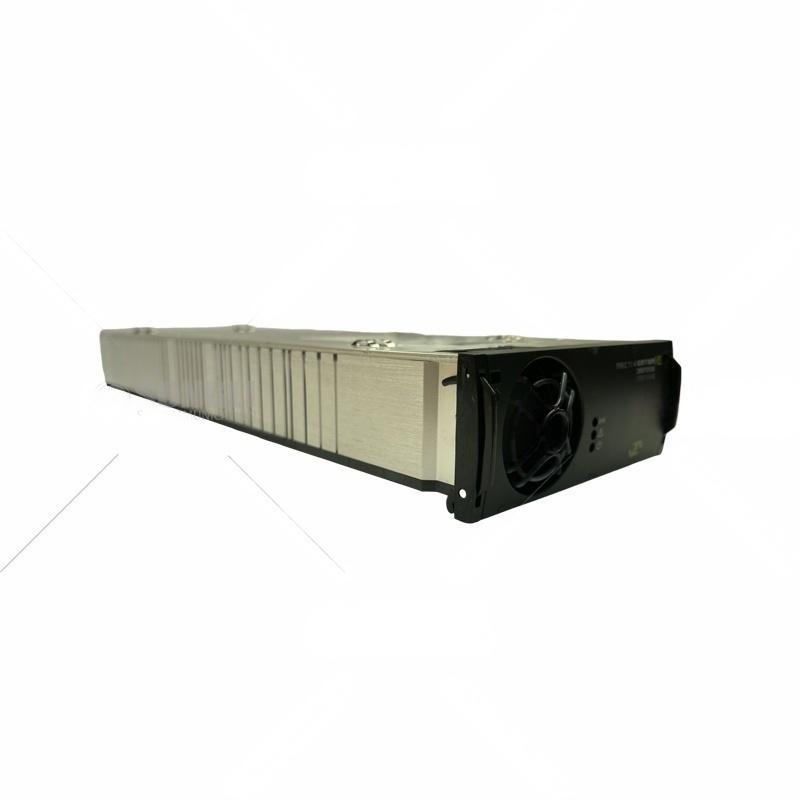

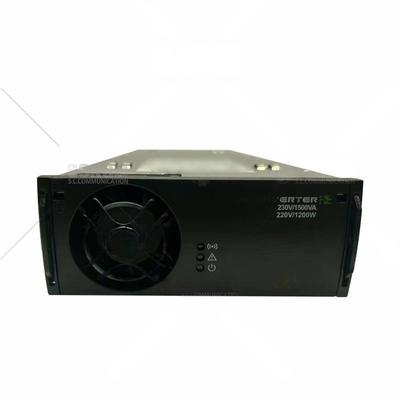

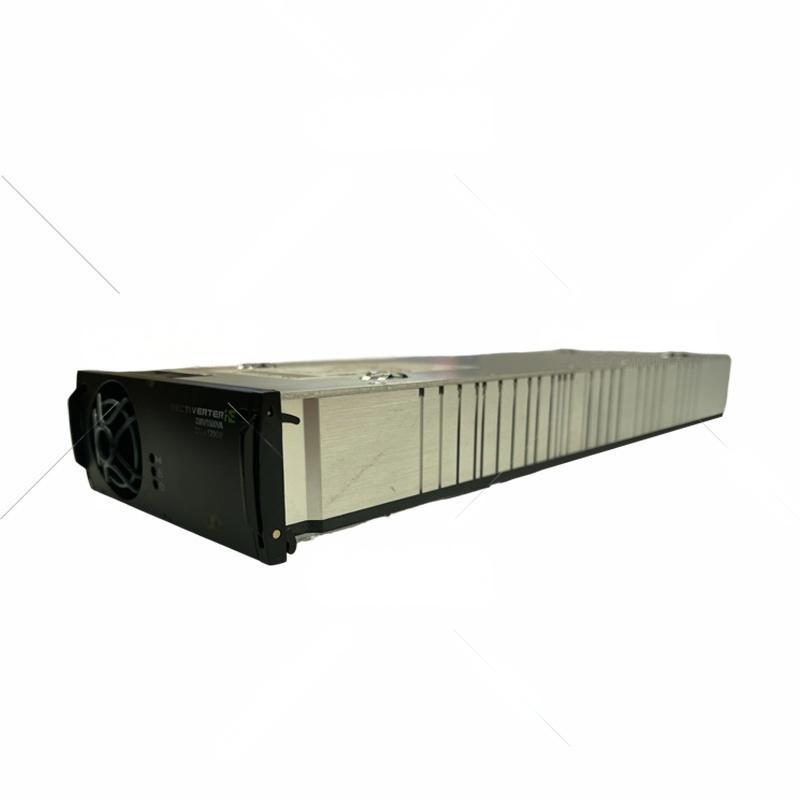

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 P/N.:241123.142

Modele / zamówienie Informacje 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

Część Numer 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

AC OUTPUT DATA

napięcie (default) / (regulowane) zakres) 230 V_Klimatyzator  / 200 - 240 V_Klimatyzator 115 V_Klimatyzator / 100 - 127 V_Klimatyzator

Częstotliwość (domyślna) Inwerter tryb) 50 Hz (adaptywne) 60Hz (adaptywne)

Częstotliwość (regulowana) Inwerter tryb) 50 Hz, 60 Hz lub ostatnio zsynchronizowane 50/60 Hz (adaptywne), 94-106Hz⁶⁾

Maksymalna moc (nieprzerwana / przeciążenie) (< 15 s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA

Obciążenie dzielenie się ± 5%zmoc aktywna od 10 do 100% obciążenie

Maksymalny prąd (nieprzerwany / przeciążenie) (< 15 s) ) 6.5 A_RMS /Osiem.7 A_RMS

Prąd (maksymalny) szybki wycieczka (20 ms) 32 A (6 x nominalne)

THD < 1,5% przy odporności obciążenie

Ochrona bezpiecznik w kształcie L, podłączalny na gorąco, Varistor

Wyniki DATA DC

napięcie (default) / (regulowane) zakres) 245 V_D.C. / 194 - 290 V_D.C.

Moc (maksymalna) @nominal wprowadzenie) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0 W ²⁾

Prąd (maksymalny @V)_WYJEDNIE ≤ 216 V_D.C.) 5.56 A ¹⁾ 0.69 A - 2.78 A ¹⁾ 0.34 A -

Czas oczekiwania, maksymalny moc wyjściowa > 10 ms; V_WYJEDNIE > 190 V_D.C. (tylko w układzie prostowniczym) tryb)

Aktualne podziały (10 - 100% obciążenia) ± 5%zmaksymalny prąd od 10 do 100% obciążenie

Regulacja napięcia statycznego (10 - 100% obciążenie) ± 0,5%

Dynamiczny napięcie Rozporządzenie ± 5,0% dla 10-90%lub90-10% zmienności obciążenia, regulacjaczas< 50 ms

Ripple < 1 V_PP , 30 MHz szerokość pasma

Ochrona Przekrywając zwarcie, wyłączając nad napięciem, odwracając biegunowość i Środki zabezpieczające

Wprowadzenie danych

Władowanie wejściowe AC Main (zakres / LV odłączyć) 185 - 275 V_Klimatyzator / 170 V_Klimatyzator 95 - 140 V_Klimatyzator / 85 V_Klimatyzator

Klimatyzator Aktualność (maksymalnie) 11.5 A_RMS 9.1 A_RMS ³⁾ 8.2 A_RMS ³⁾ 11.3 A_RMS 10.1 A_RMS ³⁾ 9.2 A_RMS ³⁾

Częstotliwość (zazwyczaj: Synchronizacja zakres) 47-53 i 57-63 Hz 47-53 i 57-63 Hz

Częstotliwość (można ustawić: Synchronizacja zakres) 47-53 Hz, 57-63Hzlub oboje (adaptywne)

Wskaźnik mocy / THD > 0,99 przy obciążeniu 50% lub większym / < 3,5%

Klimatyzator Wpływ Ochrona bezpiecznik w L iN,Gorąco podłączalny, Varistor

napięcie prądu stałego nominalne / przedłużone zakres⁴⁾ 204 - 290 V_D.C. / 180 - 204 V_D.C.

D.C. Aktualność (maksymalnie) 6.67 A / 9 A podczas przeciążenie (15s) 3.2 A / 4.5 A podczas przeciążenia (15s)

Inne specyfikacje

Efektywność > 96% (tryb główny (AC/AC i AC/DC)), > 94% (tryb falowy) (DC/AC))

Izolacja 3.85 kV_D.C. - Klimatyzator_W/W/W do PE, 3.55 kV_D.C. - Klimatyzator_W/W/W do DC, 4.25 kV_D.C. - Klimatyzacja._W/W/W do CAN/SYNC, 2.2 kV_D.C.- Prąd stały do PE, 3,5 kV_D.C. - Do stolicy. CAN/SYNC

Alarmy: Czerwony LED Wyłączenie niskiego i wysokiego napięcia wejściowego, wysoka i niska temperatura wyłączenie, awaria odwracacza, przekaźnik alarmowy [NO max 75 V]_D.C. / 100 mA] Wyłączenie na wyjściu przez nad napięcie, awaria wentylatora, alarm niskiego napięcia wyjściowego, awaria połączenia CAN, połączenie synchronizacyjne(wyjście ACLUBD.C. wydajność alarmy) /Synchronizacja: nie udało się

Ostrzeżenia: Żółty LED Przekładnik w trybie obniżania mocy lub w trybie mocy lub granicy prądu na porcie prądu stałego lub prądu zmiennego, zdalne ograniczenie prądu wyjściowego aktywowane, StratazKomunikacja CAN z kontroler

Normalne działanie: Zielona LED wyjście AC i/lub wyjście DC włączone i Dobrze.

Działanie temperatury -40 do +75°C (-40 do +167°F), wilgotność 5 - 95% RH nie kondensujące

Oznaczanie temperatury powyżej 55°C (131°F) 1200W do 480W @ 75°C (167°F) dla każdego wyjścia AC i DC(całkowita moc 2000 W do 800 W)

Przechowywanie temperatury -40 do +85°C (-40 do +185°F), wilgotność 0 - 99%RH nie kondensujące

Wymiary[WxHxD] / Waga 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,25 x 1,69 x 13 ′′)3 kg)

STANDARDY projektowe

Elektryczne bezpieczeństwo EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 nr. 107.3-14

EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015

EMC EN 62040-2:2006 (emisy C1, odporność na C2/C3), FCC CFR 47 Część 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:2019⁵⁾

UE 2015/863 (RoHS) i 2012/19/UE (WEEE) / ETSI EN 300 019: 2-1 (klasa 1.2) i 2-2 (klasa 2.3)

Środowisko Normalne warunki eksploatacjijakozgodnie z IEC 62040-5-3:2016 pkt 4.2. Inne warunki eksploatacjijakozgodnie z IEC 62040-5-3:2016 pkt 4.3, musi być doradzane

1)Przemyślanie prądu prądu prądu prądu stałego zależny na 3)JeśliPort prądu stałego jest przeciążony, napięcie jest poniżej 194V, prąd wejściowy może wzrosnąć.powyżejna tym poziomie. natychmiastowe obciążenie prądem przemiennym i napięcie wejściowe prądu przemiennego, tj. maksymalnie 800W/7,4Awpełna moc AC i nominalne 4) Zmniejszona wydajność - brak wsparcia nadobciążenia i przy wyjściu 200-240 VACTHDwzrost i maksymalny wkład dla 230VAC. De-rate mocy wyjściowej (do 970W dla 230 VAC @ 180 VDC) 5) w celu spełnienia wymogu napięcia zewnętrznego 4 kV

2)D.C. port musi Ciągle być rozważane dwukierunkowe port; napięcie Przedstawi jeśli sieci sieciowej z napędem potrzebna jest ochrona na Porty AC 6) wymaganeFWwersja ≥ 1.10/1.10
