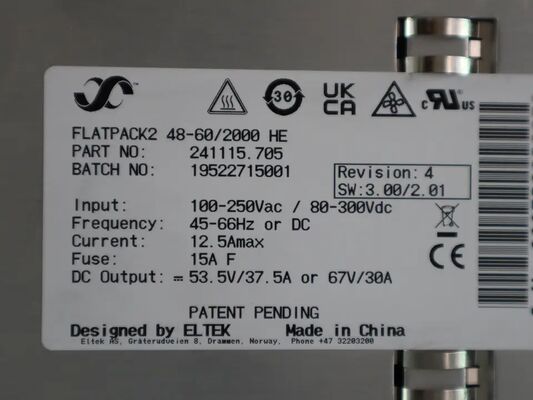

| Model 48-60/2000 HE |
| Numer części 241115.705 |
| DANE WEJŚCIOWE |
| Napięcie (nominalne) 185 - 275 VAC / 185 - 275 VDC |
| Napięcie (zakres pracy) 85 - 300 VAC / 80 - 300 VDC |
| Prąd (maksymalny) @ napięcie wejściowe nominalne, pełne obciążenie 11,6 ARMS |
| Częstotliwość 45 - 66 Hz / 0 Hz |
| Współczynnik mocy > 0,99 przy obciążeniu 50% lub więcej |
| THD < 5% przy obciążeniu 100% |
| Zabezpieczenie Bezpiecznik w L i N, warystor, wyłączenie przy napięciu wejściowym poza zakresem pracy |
| DANE WYJŚCIOWE |
| Napięcie (domyślne) 1) 53,5 VDC (67 VDC w trybie 60V) |
| Napięcie (zakres regulacji) 1) 39,9 - 72 VDC |
| Moc (maksymalna) @ napięcie wejściowe nominalne 2000 W (@VOUT ≥ 48VDC) |
| Moc przy 85 VAC 750 W |
| Prąd (maksymalny) @ napięcie wejściowe nominalne 41,6 A (@VOUT < 48VDC) |
| Czas podtrzymania, moc wyjściowa 1500W >20ms; napięcie wyjściowe > 53,5 VDC (tryb 60V) |
| Dzielenie prądu (obciążenie 10 - 100%) ±5% prądu maksymalnego od 10 do 100% obciążenia |
| Statyczna regulacja napięcia (obciążenie 10 - 100%) ±0,5% |
| Dynamiczna regulacja napięcia ±5,0% dla zmian obciążenia 10-80% lub 80-10%, czas regulacji < 50ms |
| Tętnienia i szumy < 150 mVPP , pasmo 30 MHz / < 2 mVRMS psophometryczny |
| Zabezpieczenie Bezpiecznik, zabezpieczenie przed zwarciem, zabezpieczenie przed wysoką temperaturą, wyłączenie przy przepięciu |
| INNE SPECYFIKACJE |
| Sprawność 96,2 % |
| Izolacja 3,0 kVAC - wejście-wyjście, 1,5 kVAC - wejście-ziemia, 500 VDC - wyjście-ziemia |
|
Wyłączenie przy niskim/wysokim napięciu wejściowym, wyłączenie przy wysokiej/niskiej temperaturze, prostownik
Alarmy: Czerwona dioda LED Awaria, wyłączenie przy przepięciu na wyjściu, awaria wentylatora, alarm niskiego napięcia wyjściowego, awaria magistrali CAN
|
|
Prostownik w trybie obniżonej mocy, aktywowany zdalny limit prądu wyjściowego, wejście
Ostrzeżenia: Żółta dioda LED napięcie poza zakresem, miga przy przepięciu, utrata komunikacji CAN z
kontrolerem
|
| Normalna praca: Zielona dioda LED |
| MTBF (metoda III (a) Telcordia SR-332 wyd.I) >350 000 (@ Totoczenia : 25 °C) |
| Temperatura pracy (5-95% RH n.cond. wilgotność) -40 do + 75°C [-40 do +167°F] |
| Maksymalna moc wyjściowa obniżana powyżej temperatury / do 45°C [113°F] / 1200W @ 75°C[167°F] |
| Temperatura przechowywania -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxWxG] / Waga 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 cali) / 1,950 kg (4,3 funta) |
| NORMY PROJEKTOWE |
| Bezpieczeństwo elektryczne EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Morskie DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Klasa 1.2) & 2-2 (Klasa 2.3)
Środowisko 2011/65/UE (RoHS) & 2012/19/UE (WEEE)
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.2. Inne
warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.3, należy zgłosić
|
|
1) Ustawienie OVS z kontrolera wybiera tryb: OVS≤59,5V = tryb 48V (42-58V), 59,5V
2) Dotyczy tylko numeru części 241115.705M
|
