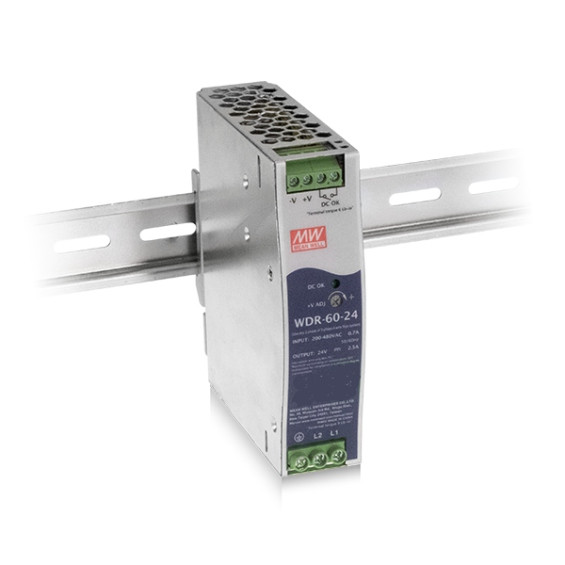

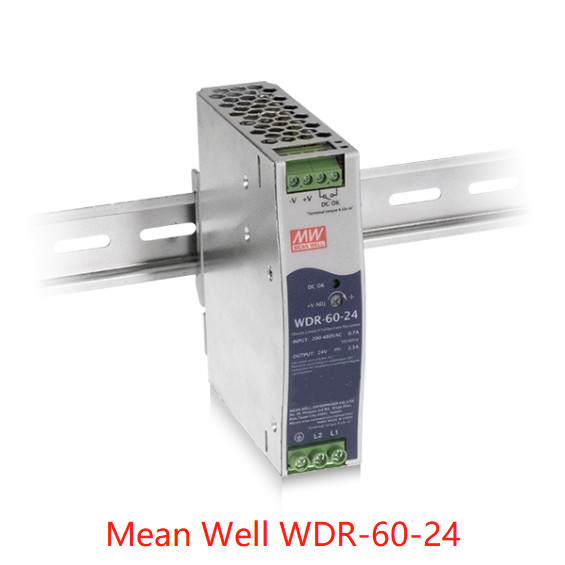

Średnia odłoga 60W Ultra szeroki wejście Przemysłowe DIN Pociąg zasilacz WDR-60 serii WDR-60-5
Cechy:
1 ̊ i 2 ̊, szeroki wpis 180~550VAC
Wysoka wydajność do 93%
Wbudowana aktywna funkcja PFC (240W i 480W)
Zgromadzenie na szybie przemysłowej TS-35 / 7.5 lub 15
Wbudowany kontakt przekaźnika DC OK
Techniczne
| Modelowy |
WDR-60-5 |
WDR-60-12 |
WDR-60-24 |
WDR-60-48 |
|
Wynik
|
napięcie prądu stałego |
5V |
12V |
24V |
48 V |
| NAMYCZENY PODKRYTEK |
10A |
5A |
2.5A |
1.25A |
| Obecny zakres |
0 ~ 10A |
0 ~ 5A |
0 ~ 2,5A |
0 ~ 1,25A |
| Moc znamionowa |
50 W |
60 W |
60 W |
60 W |
| RYPPLE & NOISE (maksymalnie)Zapisz.2 |
100 mVp-p |
120 mVp-p |
150 mVp-p |
200 mVp-p. |
| Wskaźnik napięcia |
5 ~ 6V |
12 ~ 15V |
24 ~ 29V |
48 ~ 57V |
| TOLERANCJA na napięcieZapisz.3 |
± 2% |
±1,5% |
±1,0% |
±1,0% |
| ROZPORZĄDZENIE |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| ZAŁĄCZENIE |
±1,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| Wstań, wstań, zaczekaj. |
1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac przy pełnym obciążeniu |
|
INPUT
|
WłóknoDziałalność Zapisz.4 |
180 ~ 550Vac lub 254 ~ 780Vdc |
| Zakres częstotliwości |
47 ~ 63 Hz |
| Wykorzystanie metalu |
830,5% / 400Vac |
860,5% / 400Vac |
89% / 400Vac |
900,5% / 400Vac |
| Prąd AC |
0.4A/400Vac 0,7A/230Vac |
| Prąd wewnętrzny (max.) |
Wykorzystanie urządzeń o napędzie przenośnym |
| Prąd wycieku |
< 2mA / 530Vac |
|
OCHRONA
|
Przesyłka |
105 ~ 135% mocy wyjściowej znamionowej |
|
Tryb czkawki, gdy napięcie wyjściowe < 50%, odzyskuje się automatycznie po usunięciu stanu usterki
Prąd stały ograniczający w zakresie 50% ~100% znamionowego napięcia wyjściowego, odzyskuje się automatycznie po usunięciu stanu usterki
|
| Nad napięciem |
6.2 ~ 7.2V |
16 ~ 18V |
31 ~ 37V |
58 ~ 60,5 V |
| Rodzaj ochrony: wyłączenie napięcia o/p, ponowne włączenie energii w celu odzyskania |
| NAPRAWDZIE WIERZNE |
Rodzaj ochrony: wyłączenie napięcia o/p, ponowne włączenie energii w celu odzyskania |
| Funkcja |
Sygnał DC OK |
Poziom kontaktu relé (maksymalnie): 30V / 1A opór |
|
Środowisko naturalne
|
W czasie pracy. |
-30 ~ +85°C (patrz: "Kręga obniżania temperatury") |
| WZNOSZNOŚĆ PRACZNĄ |
20 ~ 90% RH nie kondensujące |
| Czas przechowywania. |
-40 ~ +85°C |
| TEMP. Współczynnik |
± 0,03%/°C (0 ~ 60°C) |
| WIBRACJA |
Komponent: 10 ~ 500Hz, 2G 10min./1cyklu, 60min. każdy wzdłuż osi X, Y, Z; Klem montażowy: zgodność z normą IEC60068-2-6 |
| Wysokość operacyjnaZapisz.5 |
2000 metrów |
| Kategoria nad napięciem |
Ⅲ; zgodnie z EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; wysokość do 2000 metrów |
|
Bezpieczeństwo i EMC
(Uwaga 7)
|
STANDARDY Bezpieczeństwa |
UL61010, BS EN/EN61558-2-16, AS/NZS 62368.1, zatwierdzony przez EAC TP TC 004; projekt odsyła do GL i BS EN/EN60204-1 ((Na żądanie) |
| WSTAND WOLTANCE |
/P-O-P:4.7KVAC I/P-FG:2.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
| Oporność na izolację |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH |
|
EMIZJE EMC
|
Parametry |
Standardowy |
Poziom badania / Uwaga |
| Przeprowadzone |
BS EN/EN55032 ((CISPR32) |
Klasa B |
| Z promieniowaniem |
BS EN/EN55032 ((CISPR32) |
Klasa B |
| Prąd harmoniczny |
BS EN/EN61000-3-2 |
Klasa A |
| Włókno migoczące |
BS EN/EN61000-3-3 |
- Nie, nie. |
|
Wykorzystanie energii elektrycznej
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parametry |
Standardowy |
Poziom badania /Uwaga |
| ESD |
BS EN/EN61000-4-2 |
Poziom 3, powietrze 8KV; poziom 2, kontakt 4KV, kryteria A |
| Wrażliwość na promieniowanie |
BS EN/EN61000-4-3 |
Poziom 3, 10V/m, kryteria A |
| Wybuchy EFT |
BS EN/EN61000-4-4 |
Poziom 3, 2KV/5KHz, kryteria A |
| Wzrost |
BS EN/EN61000-4-5 |
Poziom 4, 2KV/Line-Line, 4KV/Line-Earth, kryteria A |
| Przeprowadzone |
BS EN/EN61000-4-6 |
Poziom 3, 10V, kryteria A |
| Pole magnetyczne |
BS EN/EN61000-4-8 |
Poziom 4, 30A/m, kryteria A |
| Spadek napięcia i przerwy |
BS EN/EN61000-4-11 |
>95% zanurzenie 0,5 okresu, 30% zanurzenie 25 okresu,
> 95% przerw 250 okresów
|
|
Inne
|
MTBF |
1900.1K h min. Telcordia SR-332 (Bellcore) ; 313.7K h min. MIL-HDBK-217F (25°C) |
| WYMIAR |
32*125,2*102mm (W*H*D) |
| ZAPAKOWANIE |
0.45kg; 28 sztuk/13.6Kg/1.24CUFT |
