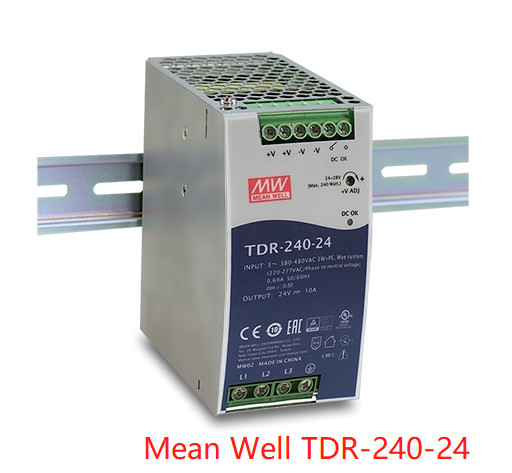

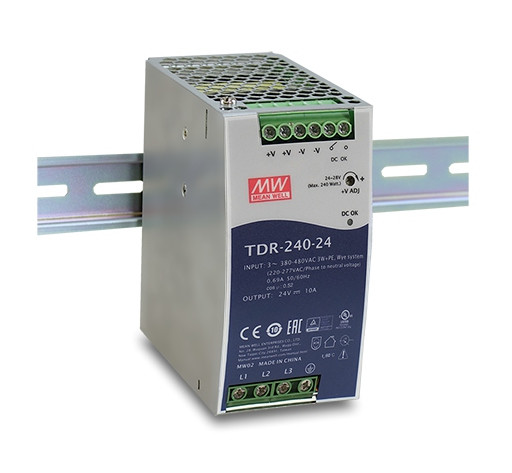

Mean Well 240W Slim Trójfazowy Przemysłowy DIN Rail z funkcją PFC seria TDR-240 TDR-240-24
Mean Well 240W Slim Trójfazowy Przemysłowy DIN Rail z funkcją PFC seria TDR-240
TDR-240-24 TDR-240-48
Cechy:
Metalowa obudowa, smukły rozmiar
3∅, wejście 340~550VAC
Wysoka wydajność do 94,5%
Wbudowana funkcja aktywnego PFC
Montaż na szynie przemysłowej TS-35 / 7.5 lub 15
Wbudowany styk przekaźnika DC OK
Dane techniczne
| MODEL |
TDR-240-24 |
TDR-240-48 |
|
WYJŚCIE
|
NAPIĘCIE DC |
24V |
48V |
| PRĄD ZNAMIONOWY |
10A |
5A |
| ZAKRES PRĄDU |
0 ~ 10A |
0 ~ 5A |
| MOC ZNAMIONOWA |
240W |
240W |
| SZUMY I TĘTNienia (maks.)Uwaga 2 |
100mVp-p |
120mVp-p |
| ZAKRES REGULACJI NAPIĘCIA |
24 ~ 28V |
48 ~ 55V |
| TOLERANCJA NAPIĘCIAUwaga 3 |
±1.0% |
±1.0% |
| REGULACJA LINIOWA |
±0.5% |
±0.5% |
| REGULACJA OBCIĄŻENIA |
±1.0% |
±1.0% |
| CZAS URUCHOMIENIA, NARASTANIA |
2000ms, 60ms/400VAC 1500ms, 60ms/500VAC przy pełnym obciążeniu |
| CZAS PODTRZYMANIA (typ.) |
20ms / 400VAC 40ms / 500VAC przy pełnym obciążeniu |
|
WEJŚCIE
|
NAPIĘCIEZAKRES Uwaga 4 |
Trójfazowe 340 ~ 550VAC (możliwość pracy dwufazowej po połączeniu L1,L3,FG lub L2,L3,FG) lub 480 ~ 780VDC |
| ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63Hz |
| WSPÓŁCZYNNIK MOCY (typ.) |
PF≧0.53/400VAC PF≧0.52/500VAC przy pełnym obciążeniu |
| WYDAJNOŚĆ (typ.) |
92% |
92% |
| PRĄD AC (typ.) |
0.69A/400VAC 0.6A/500VAC |
| PRĄD ROZRUCHOWY (typ.) |
ZIMNY START 50A |
| PRĄD UPŁYWU |
<2mA >
|
|
ZABEZPIECZENIA
|
PRZECIĄŻENIE |
105 ~ 130% znamionowej mocy wyjściowej |
| Rodzaj ochrony: Ograniczenie prądu stałego, urządzenie będzie się zawieszać po 3 sekundach. |
| PRZEPIĘCIE |
30 ~ 36V |
56 ~ 65V |
| Rodzaj ochrony: Tryb Hiccup, automatycznie odzyskuje po usunięciu warunków uszkodzenia. |
| PRZEGRZANIE |
Wyłączenie napięcia wyjściowego, automatycznie odzyskuje po obniżeniu temperatury |
| FUNKCJA |
DC OK PRZEKAŹNIK KONTAKT OCENY (maks.) |
60VDC/0.3A, 30VDC/1A, 30VAC/0.5A obciążenie rezystancyjne |
|
ŚRODOWISKO
|
PRACATEMP. Uwaga 5 |
-30 ~ +70℃ (patrz "Krzywa obniżania wartości") |
| WILGOTNOŚĆ ROBOCZA |
20 ~ 95% RH bez kondensacji |
| TEMPERATURA PRZECHOWYWANIA, WILGOTNOŚĆ |
-40 ~ +85℃, 10 ~ 95% RH bez kondensacji |
| WSPÓŁCZYNNIK TEMPERATUROWY |
±0.05%/℃ (0 ~ 60℃) |
| WIBRACJE |
Komponent: 10 ~ 500Hz, 2G 10min./1cykl, 60min. każdy wzdłuż osi X, Y, Z; Montaż: Zgodność z IEC60068-2-6 |
| WYSOKOŚĆ PRACYUwaga 6 |
5000 metrów |
| KATEGORIA PRZEPIĘĆ |
Ⅱ; Zgodnie z EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; wysokość do 2000 metrów |
|
BEZPIECZEŃSTWO I EMC
(Uwaga 7)
|
NORMY BEZPIECZEŃSTWA |
UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 zatwierdzone |
| WYTRZYMAŁOŚĆ NAPIĘCIOWA |
I/P-O/P:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
| REZYSTANCJA IZOLACJI |
I/P-O/P, I/P-FG, O/P-FG:>100M omów / 500VDC / 25℃/ 70% RH |
|
EMISJA EMC
|
Parametr |
Standard |
Poziom testu / Uwaga |
| Przewodzone |
BS EN/EN55032(CISPR32)/BS EN/EN61204-3 |
Klasa B |
| Promieniowana |
BS EN/EN55032(CISPR32)/BS EN/EN61204-3 |
Klasa B |
| Prąd harmoniczny |
BS EN/EN61000-3-2 |
Klasa A |
| Migotanie napięcia |
BS EN/EN61000-3-3 |
----- |
|
ODPORNOŚĆ EMC
|
BS EN/EN55024 , BS EN/EN61204-3 |
| Parametr |
Standard |
Poziom testu / Uwaga |
| ESD |
BS EN/EN61000-4-2 |
Poziom 4, 15KV powietrze; Poziom 4, 8KV kontakt |
| Pole promieniowane |
BS EN/EN61000-4-3 |
Poziom 3 |
| EFT / Wybuch |
BS EN/EN61000-4-4 |
Poziom 3 |
| Przepięcie |
BS EN/EN61000-4-5 |
Poziom 4, 2KV / Linia-Linia, Poziom 4, 4KV/ Linia-Ziemia |
| Przewodzone |
BS EN/EN61000-4-6 |
Poziom 3 |
| Pole magnetyczne |
BS EN/EN61000-4-8 |
Poziom 4 |
| Zapadki i przerwy napięcia |
BS EN/EN61000-4-11 |
＞95% zanurzenia 0.5 okresu, 30% zanurzenia 25
okresów＞ 95% przerw 250 okresów
|
|
INNE
|
MTBF |
1534.9K godz. min. Telcordia SR-332(Bellcore); 215.6K godz. min. MIL-HDBK-217F (25℃) |
| WYMIAR |
63*125.2*113.5mm (S*W*G) |
| PAKOWANIE |
1Kg ; 12szt./13Kg/1.22CUFT |
