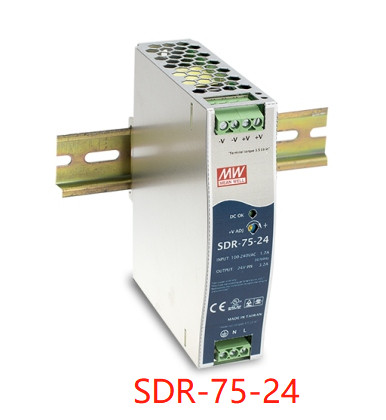

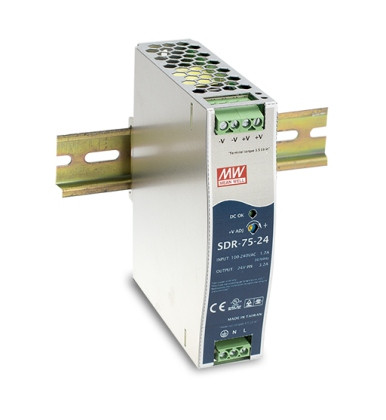

Średnia marka 75W Single Output Industrial DIN Rail z zasilaczem SDR-75 serii
Średnia marka 75W Single Output Industrial DIN Rail z zasilaczem SDR-75 serii
Charakterystyka:
Metalowa obudowa, cienka
1 ′′, wejście pełnego zakresu (230VAC tylko dla SDR-960)
94% wysoka wydajność i pełne funkcje
Wbudowana aktywna funkcja PFC (z wyjątkiem SDR-75)
Zgromadzenie na szybie przemysłowej TS-35 / 7.5 lub 15
Wbudowany kontakt przekaźnika DC OK (z wyjątkiem SDR-75)
130% ~ 150% zdolności do najwyższego obciążenia według modeli
Funkcja współdzielenia prądu (SDR-480P/960)
Techniczne
| Modelowy |
SDR-75-12 |
SDR-75-24 |
SDR-75-48 |
|
Wynik
|
napięcie prądu stałego |
12V |
24V |
48 V |
| NAMYCZENY PODKRYTEK |
6.3A |
3.2A |
1.6A |
| Obecny zakres |
0 ~ 6,3A |
0 ~ 3,2A |
0 ~ 1,6A |
| Moc znamionowa |
75.6W |
76.8W |
76.8W |
| PIK-CURRENT |
9.375A |
4.69A |
2.34A |
| Władza szczytowaZapisz.6 |
112.5W (3 sekundy) |
| RYPPLE & NOISE (maksymalnie)Zapisz.2 |
100 mVp-p |
100 mVp-p |
120 mVp-p |
| Wskaźnik napięcia |
12 ~ 14V |
24 ~ 28V |
48 ~ 55V |
| TOLERANCJA na napięcieZapisz.3 |
±1,0% |
±1,0% |
±1,0% |
| ROZPORZĄDZENIE |
± 0,5% |
± 0,5% |
± 0,5% |
| ZAŁĄCZENIE |
±1,0% |
±1,0% |
±1,0% |
| /Pora na ustawienie, /czasu na wstanie. |
1500ms, 60ms/230VAC 3000ms, 60ms/115VAC przy pełnym obciążeniu |
| WPRZYWAJ (typowy) |
80 ms/230VAC 20 ms/115VAC przy pełnym obciążeniu |
|
INPUT
|
WłóknoDziałalność Zapisz.7 |
88 ~ 264VAC 124 ~ 370VDC [funkcja wejścia prądu stałego możliwa poprzez podłączenie AC/L ((+), AC/N ((-) ] |
| Zakres częstotliwości |
47 ~ 63 Hz |
| Wykorzystanie metalu |
880,5% |
89% |
90% |
| Prąd AC (typ.) |
1.4A/115VAC 0,85A/230VAC |
| Prąd wewnętrzny (typ) |
30A/115VAC 50A/230VAC |
| Prąd wycieku |
< 1mA / 240VAC |
|
OCHRONA
|
Przesyłka |
Normalnie działa w zakresie 110 ~ 150% mocy wyjściowej znamionowej przez ponad 3 sekundy, a następnie wyłącza napięcie o / p, ponownie włącza się, aby odzyskać |
| 150 ~ 170% mocy znamionowej, stały prąd ograniczający z automatycznym odzyskaniem w ciągu 3 sekund, a następnie wyłączyć napięcie o / p po 3 sekundach, ponownie włączyć do odzyskania |
| Nad napięciem |
14 ~ 17V |
29 ~ 33V |
56 ~ 65V |
| Rodzaj ochrony: wyłączenie napięcia o/p, ponowne włączenie energii w celu odzyskania |
| NAPRAWDZIE WIERZNE |
100°C±10°C (RTH2) wykryte na transystrze głównym mocy |
| Rodzaj ochrony: wyłączenie napięcia o/p, ponowne włączenie do odzyskania po obniżeniu temperatury |
|
Środowisko naturalne
|
W czasie pracy. |
-30 ~ +70°C (patrz: "Kręga obniżania temperatury") |
| WZNOSZNOŚĆ PRACZNĄ |
20 ~ 95% RH nie kondensujące |
| CHWACZNOŚĆ UCHWADZENIA, WZDROŚNITWOŚĆ |
-40 ~ + 85°C, 10 ~ 95% RH |
| TEMP. Współczynnik |
± 0,03%/°C (0 ~ 60°C) |
| WIBRACJA |
Komponent:10 ~ 500Hz, 2G 10min./1cyklu, 60min. wzdłuż osi X, Y, Z; Montaż: zgodność z normą IEC60068-2-6 |
|
Bezpieczeństwo i EMC
(Uwaga 4)
|
STANDARDY Bezpieczeństwa |
UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, zatwierdzony przez EAC TP TC 004, projekt odsyła do GL ;(zgodnie z normą EN/EN60204-1) |
| WSTAND WOLTANCE |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| Oporność na izolację |
I/P-O/P, I/P-FG, O/P-FG:> 100M Ohm / 500VDC / 25°C/ 70% RH |
| EMIZJE EMC |
Zgodność z normą BS EN/EN55032 (CISPR32). |
| Wykorzystanie energii elektrycznej |
Zgodność z normą EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2),
BS EN/EN61204-3, poziom przemysłu ciężkiego, EAC TP TC 020, zatwierdzony SEMI F47
|
|
Inne
|
MTBF |
26700,8K h min. Telcordia SR-332 (Bellcore) ; 479,8K h min. MIL-HDBK-217F (25°C) |
| WYMIAR |
32*125,2*102mm (W*H*D) |
| ZAPAKOWANIE |
0.51kg; 28 sztuk/15.3Kg/1.22CUFT |
