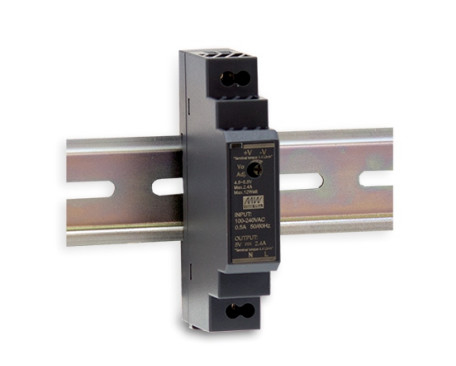

| MODEL |
HDR-15-5 |
HDR-15-12 |
HDR-15-15 |
HDR-15-24 |
HDR-15-48 |
|
WYJŚCIE
|
NAPIĘCIE DC |
5V |
12V |
15V |
24V |
48V |
| ZNAMIONOWY PRĄD |
2.4A |
1,25 A |
1A |
0,63 A |
0,32 A |
| ZAKRES PRĄDU |
0 ~ 2,4 A |
0 ~ 1,25 A |
0 ~ 1A |
0 ~ 0,63 A |
0 ~ 0,32A |
| MOC ZNAMIONOWA |
12W |
15W |
15W |
15,2W |
15,4W |
| TŁUSZCZENIE I HAŁAS (maks.)Uwaga.2 |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
240mVp-p |
| REGULACJA NAPIĘCIAZASIĘG |
4,5 ~ 5,5 V |
10,8 ~ 13,8 V |
13,5 ~ 18V |
21,6 ~ 29V |
43,2 ~ 55,2 V |
| TOLERANCJA NAPIĘCIAUwaga.3 |
±2.0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| REGULACJA LINII |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| REGULACJA OBCIĄŻENIA |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| KONFIGURACJA, CZAS WZROSTU |
2000ms, 80ms/230VAC 2000ms, 80ms/115VAC przy pełnym obciążeniu |
| CZAS PODTRZYMANIA (typ.) |
30ms/230VAC 12ms/115VAC przy pełnym obciążeniu |
|
WEJŚCIE
|
ZAKRES NAPIĘCIA |
85 ~ 264VAC (praca 277VAC) 120 ~ 370VDC (praca 390VDC) |
| ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63 Hz |
| WYDAJNOŚĆ (Typ.) |
80% |
85% |
85,5% |
86% |
87% |
| PRĄD AC (typ.) |
0.5A/115VAC 0.25A/230VAC |
| PRĄD ROZRUCHOWY (typ.) |
ZIMNY ROZRUCH 25A/115VAC 45A/230VAC |
|
OCHRONA
|
PRZECIĄŻAĆ
|
110 ~ 145% znamionowej mocy wyjściowej |
|
Tryb czkawki, gdy napięcie wyjściowe <50%, powraca automatycznie po usunięciu usterki;
Stałe ograniczenie prądu w zakresie 50% ~ 100% znamionowego napięcia wyjściowego, odzyskuje się automatycznie po usunięciu usterki;
|
| PONAD NAPIĘCIE |
5,75 ~ 6,75 V |
14,2 ~ 16,2 V |
18,8 ~ 22,5 V |
30 ~ 36V |
56,5 ~ 64,8 V |
| Rodzaj ochrony: odcięcie napięcia wyjściowego, mocowanie za pomocą diody Zenera |
|
ŚRODOWISKO
|
TEMP. PRACY |
-30 ~ +70 ℃ (patrz „Krzywa obniżania wartości znamionowych”) |
| WILGOTNOŚĆ PRACY |
20 ~ 90% RH bez kondensacji |
| TEMPERATURA PRZECHOWYWANIA, WILGOTNOŚĆ |
-40 ~ + 85 ℃, 10 ~ 95% RH bez kondensacji |
| TEMP.WSPÓŁCZYNNIK |
± 0,03%/℃ (0 ~ 50 ℃) RH bez kondensacji |
| WIBRACJA |
10 ~ 500Hz, 2G 10min./1cykl, okres 60min.każdy wzdłuż osi X, Y, Z;Montaż: Zgodność z normą IEC60068-2-6 |
| WYSOKOŚĆ OPERACYJNA |
2000 metrów |
| KATEGORIA PONAPIĘCIOWA |
;Zgodnie z EN61558, EN50178,EN60664-1, EN62477-1;wysokość do 2000 metrów |
|
BEZPIECZEŃSTWO I EMC
(Uwaga 4)
|
STANDARDY BEZPIECZEŃSTWA |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1;
Projekt odnoszą się do TUV BS EN/EN62368-1
|
| WYTRZYMAŁE NAPIĘCIE |
I/PO/P:4KVAC |
| ODPORNOŚĆ IZOLACJI |
I/PO/P: 100M Ohm/500VDC/25℃/70% RH |
|
EMISJA EMC
|
Parametr |
Standard |
Poziom testowy / Uwaga |
| Prowadzone |
BS EN/EN55032 (CISPR32), CNS13438 |
Klasa B |
| Promieniowane |
BS EN/EN55032 (CISPR32), CNS13438 |
Klasa B |
| Prąd harmoniczny |
BS EN/EN61000-3-2 |
Klasa A |
| Migotanie napięcia |
BS EN/EN61000-3-3 |
------- |
|
ODPORNOŚĆ EMC
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parametr |
Standard |
Poziom testowy/Uwaga |
| ESD |
BS EN/EN61000-4-2 |
Poziom 3, powietrze 8KV;Poziom 2, styk 4KV, kryteria A |
| Podatność na promieniowanie |
BS EN/EN61000-4-3 |
Poziom 3, kryteria A |
| EFT/Burest |
BS EN/EN61000-4-4 |
Poziom 3, kryteria A |
| Wzrost |
BS EN/EN61000-4-5 |
Poziom 4,2KV/LN, kryteria A |
| Prowadzone |
BS EN/EN61000-4-6 |
Poziom 3, kryteria A |
| Pole magnetyczne |
BS EN/EN61000-4-8 |
Poziom 4, kryteria A |
| Spadki i przerwy w napięciu |
BS EN/EN61000-4-11 |
＞ 95% dip 0,5 okresów, 30% dip 25 okresów,
＞95% przerw 250 okresów
|
|
INNI
|
MTBF |
3724.3 tys. godz. min.Telcordia SR-332 (Bellcore);min. 1166.1 tys.MIL-HDBK-217F (25 ℃) |
| WYMIAR |
17,5 * 90 * 54,5 mm (szer. * wys. * gł.) |
| USZCZELKA |
78g; 160 sztuk/13,5 kg/1,14 CUFT |
