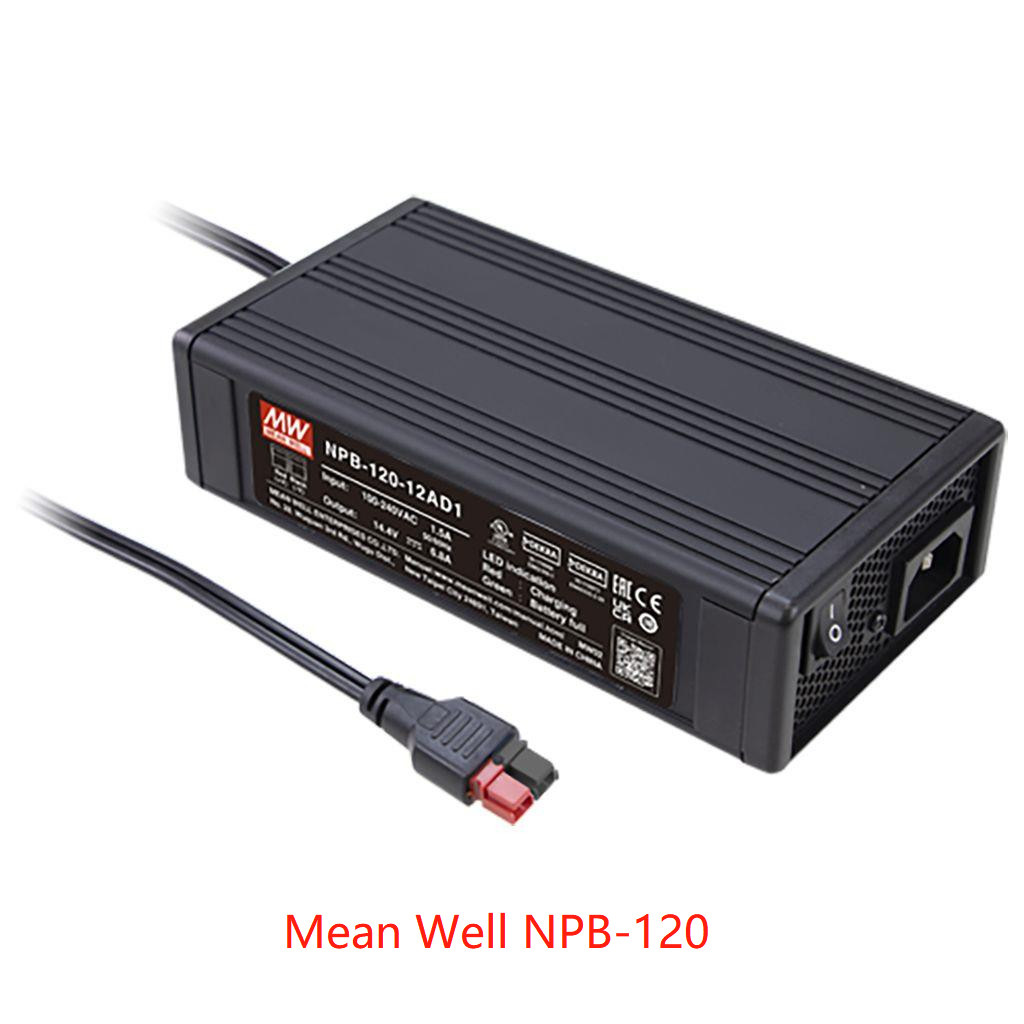

Średnia dobrze przenośna ładowarka metalowa NPB-120-12 NPB-120-24 NPB-120-48
TrybL
Nowe modele:
NPB-120/NPB-240/NPB-360
Stare modele:
PA-120/PB-120
Cechy :
Typ standardowy wysoce niezawodna ładowarka zasięgu szerokiego napięcia
Metalowa obudowa dla lepszego rozpraszania ciepła, prowadząc niższą temperaturę dotyku
Łatwa i elastyczna regulacja:
‧ Napięcie ładowania regulowane przez panel przedni (10,5 ~ 15,2 V, 21 ~ 30,4 V, 42 ~ 60,8 V)
‧ Prąd ładowania regulowany przez panel (50 ~ 100% prądu znamionowego)
‧ 2 lub 3 etap wybierany przez dip SW na panelu przednim
Ochrona: zwarcie, nadmierne napięcie, ponad temperaturę, odwrotna polaryzacja akumulatora
Zgodnie z podwójnymi certyfikatami UL/EN62368-1 i IEC60335-1/2-29
Wiele wtyczek wyjściowych DC wybiera się: Anderson, blok terminalu i 4 pinowy pin
Techniczny
| MODEL |
NPB-120-12 |
NPB-120-24 |
NPB-120-48 |
| = XLR, AD1, TB |
|
WYJŚCIE
|
Zwiększ napięcie ładowania (vboost) (domyślnie) |
14,4 V. |
28,8 V. |
57,6 V. |
| Napięcie ładowania pływaka (VFLOAT) (domyślnie) |
13,8 V. |
27,6 V. |
55.2 V. |
| WOLTAŻ NASTAWNY ZAKRES |
10,5 ~ 15,2 V. |
21 ~ 30,4 V. |
42 ~ 60,8 V. |
| Prąd wyjściowy (typ.)Uwaga 5 |
6.8a |
4a |
2a |
| Obecny regulowany zakres |
50% ~ 100% |
| Max. MOC Uwaga 3 |
103,4 W. |
121,6 W. |
121,6 W. |
| Zalecana bateriaPojemność (godziny wzmacniacza)Uwaga 4 |
20 ~ 90ah |
15 ~ 50ah |
7 ~ 25ah |
|
WEJŚCIE
|
WOLTAŻZAKRES Uwaga 5 |
90 ~ 264VAC 127 ~ 370VDC |
| Zakres częstotliwości |
47 ~ 63 Hz |
| Współczynnik mocy (typ.) |
PF> 0,98/115VAC, PF> 0,92/230VAC@12V, pf> 0,93/230vac@24/48v przy pełnym obciążeniu |
|
Wydajność (typ.)
|
Xlr |
86,5% |
89% |
90,5% |
| AD1 |
86,5% |
89% |
90,5% |
| TB |
87% |
89,5% |
90,5% |
| Prąd AC (typ.) |
1,5A/115VAC 0,8A/230VAC |
| Prąd odtłuszczający (typ.) |
Zimny start 55a przy 230 VAC |
|
OCHRONA
|
KRÓTKI OKRĄŻENIE Uwaga 6 |
Rodzaj ochrony: stałe ograniczenie prądu, ładowarka zostanie wyłączona po 5 sekund, ponownie zużycie, aby odzyskać |
| Nad napięciem |
16 ~ 20 V. |
32 ~ 40 V. |
64 ~ 75 V. |
| Rodzaj ochrony: Zamknij i zatrzymaj napięcie O/P, ponownie, aby odzyskać odzyskanie |
| Odwrotna biegunowość |
Przez wewnętrzne fuse otwarte |
| Ponad temperatura |
Tryb czkawki odzyskuje automatycznie po spadku temperatury |
| FUNKCJONOWAĆ |
Krzywa ładowania |
2 lub 3 etap regulowany przez dip SW |
|
ŚRODOWISKO
|
Temp roboczy. |
-30 ~ +70 ℃ (patrz „Ukierunkowanie krzywej”) |
| Wilgotność robocza |
20 ~ 95% RH bez kondensacji |
| Temp., Wilgotność |
-40 ~ +85 ℃, 10 ~ 95% RH niekondensowanie |
| Temp. WSPÓŁCZYNNIK |
± 0,05%/℃ (0 ~ 45 ℃) |
| WIBRACJA |
10 ~ 500 Hz, 2G 10 min./1, 60 minut. każdy wzdłuż osi X, Y, Z |
|
Bezpieczeństwo i EMC
(Uwaga 7)
|
Standardy bezpieczeństwa |
CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,
Zatwierdzony EAC TP TC 004
|
| Wytrzymanie napięcia |
I/PO/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0,5KVAC |
| Odporność na izolację |
I/PO/P, I/P-FG, O/P-FG: 100 m Ohms/500VDC/25 ℃/70% RH |
|
EMC EMC
|
Parametr |
Standard |
Poziom testu / uwaga |
| Prowadzone |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Klasa b |
| Promieniowany |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Klasa b |
| Prąd harmoniczny |
BS EN/EN61000-3-2 |
Klasa a |
| Migotanie napięcia |
BS EN/EN61000-3-3 |
----- |
|
Odporność na EMC
|
BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 |
| Parametr |
Standard |
Poziom testu / uwaga |
| Esd |
BS EN/EN61000-4-2 |
Poziom 3, 8 kV powietrza; Poziom 2, kontakt 4KV |
| Promieniowany |
BS EN/EN61000-4-3 |
Poziom 2, 3 V/m |
| EFT / BUST |
BS EN/EN61000-4-4 |
Poziom 2, 1KV |
| Wzrost |
BS EN/EN61000-4-5 |
Poziom 2, 1KV/linia linii, poziom 3, 2KV/Ziemia Linia |
| Prowadzone |
BS EN/EN61000-4-6 |
Poziom 2, 3VRMS |
| Pole magnetyczne |
BS EN/EN61000-4-8 |
Poziom 1, 1a/m |
| Zanurzenie napięcia i przerwy |
BS EN/EN61000-4-11 |
> 95% zanurzenie 0,5 okresu, 30% zanurzenie 25 okresów,
> 95% przerwy 250 okresów
|
|
INNI
|
MTBF |
1895,4 Krs min. Telcordia TR/SR-332 (Bellcore); 225,8 tys. Min. MIL-HDBK-217F (25 ℃) |
| WYMIAR |
182,7*96*49 mm (l*w*h) |
| USZCZELKA |
1,3 kg; 10pcs / 14 kg / 1,13CUFT |
|
NOTATKA
|
1. Modyfikacja specyfikacji ładowarki może być wymagana dla różnych specyfikacji baterii. Skontaktuj się z dostawcą baterii i dobrze, aby uzyskać szczegółowe informacje.
2. Wszystkie parametry nie wspomniane są mierzone przy wejściu 230 VAC, obciążeniu znamionowym i 25 ℃ temperatury otoczenia.
3. Patrz krzywa wyodrębnia.
4. To jest sugerowany zasięg Well. Skonsultuj się z producentem baterii w celu uzyskania sugestii dotyczących maksymalnego ładowania aktualnego ograniczenia.
5. Uzyskanie może być potrzebne przy niskich napięciach wejściowych. Więcej informacji sprawdź krzywą zalania.
6. Ten mechanizm ochrony jest określony w przypadku zwarcia po włączeniu ładowarki.
7. Ładowarka jest uważana za komponent, który zostanie zainstalowany w końcowym sprzęcie. Ostateczny sprzęt należy ponownie potwierdzić, że nadal spotyka się z EMC
dyrektywy. Aby uzyskać wskazówki, jak przeprowadzić te testy EMC, zapoznaj się z „Testowaniem zasilania komponentów EMI”.
(Jako dostępne na http://www.meanwell.com)
※ Oświadczenie o odpowiedzialności za produkt: Aby uzyskać szczegółowe informacje, można znaleźć w https: //www.meanwell.com/servicedisclaimer.aspx
|
