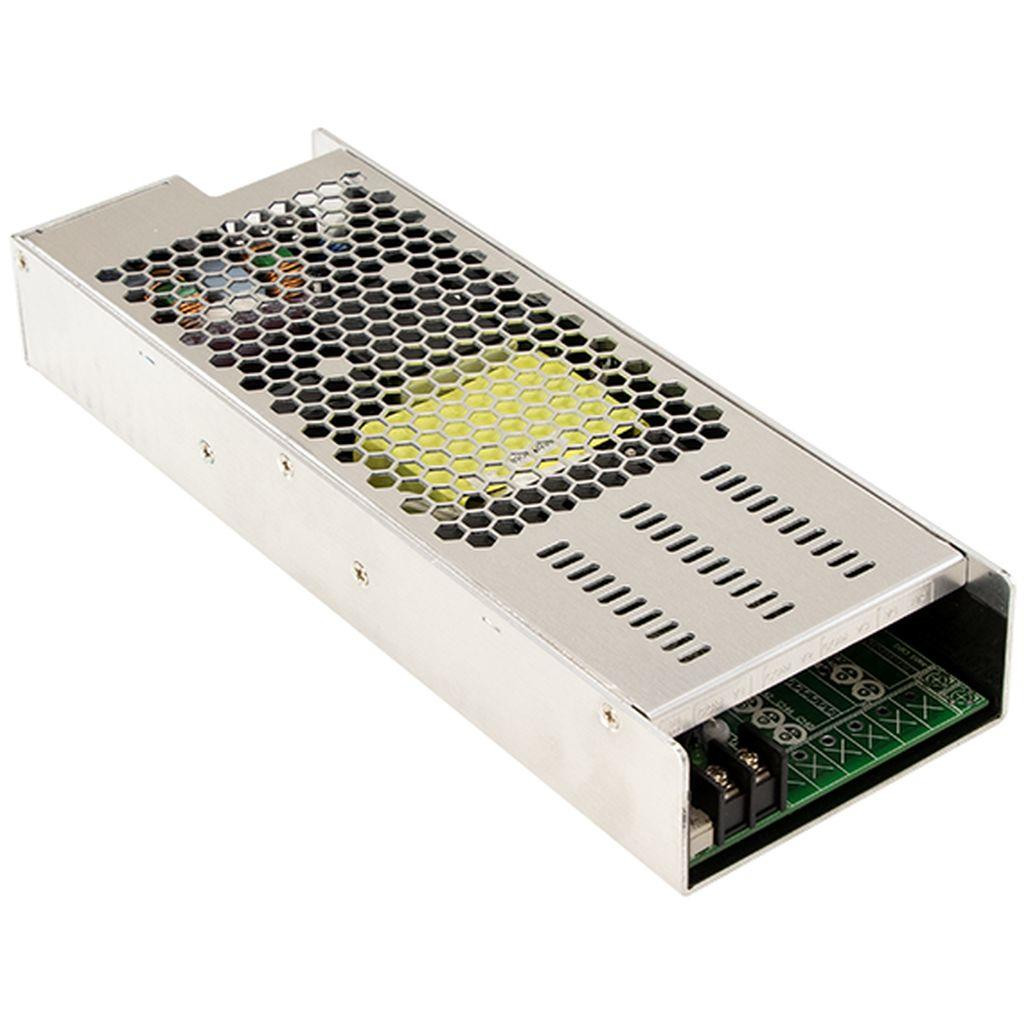

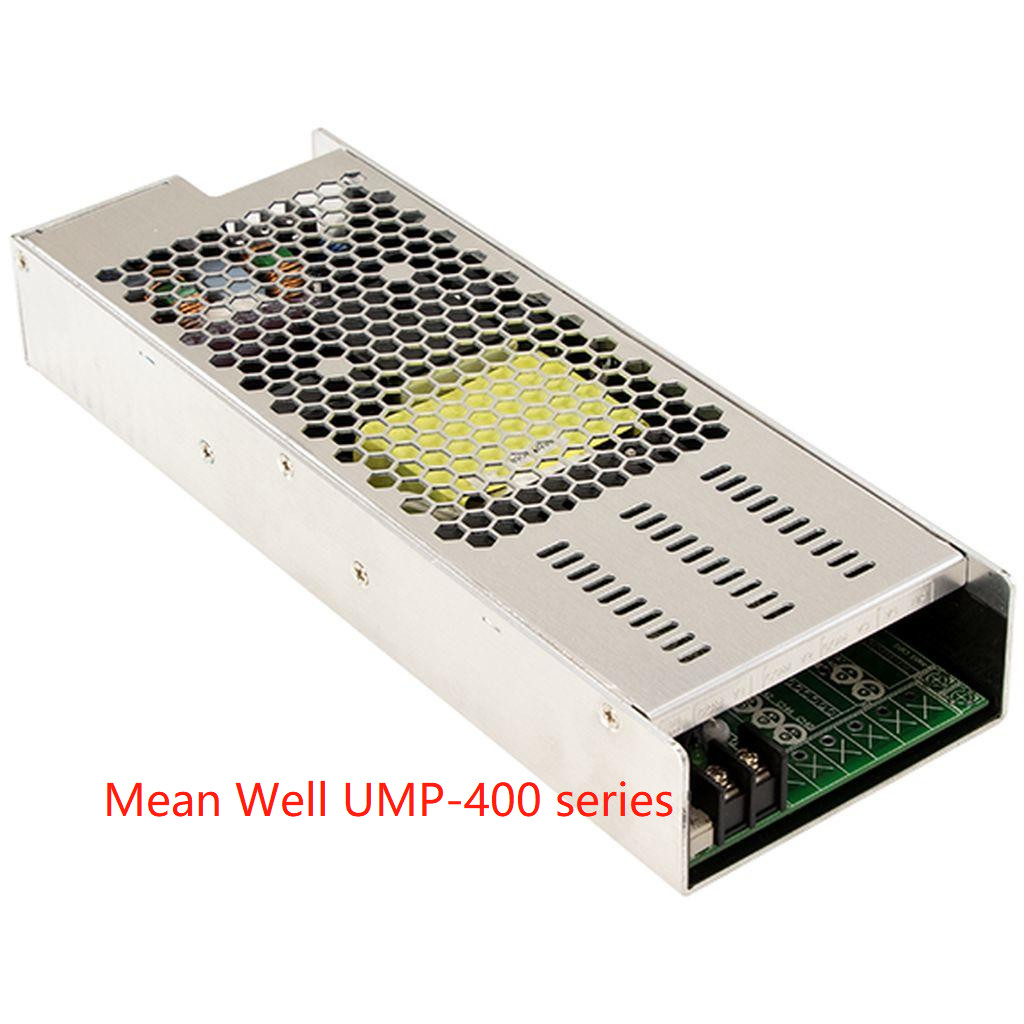

Moduł wyprostowujący UMP serii UMP-400 serii UMP-400-24 UMP-400-48
Cechy:
Bez wentylatora, konstrukcja 1U
Modułowa konstrukcja, z kartami modułów DC-DC (modele serii NID35/65/100)
Może być stosowany jako jednociąg
szeroki zakres temperatury roboczej od -30 do +70 °C
Spełnienie wymogów OVC III
Spełnienie wymogów izolacji 2x MOPP, idealnie nadaje się do sprzętu medycznego klasy BF
Techniczne
| Modelowy |
UMP-400-24 |
UMP-400-48 |
|
Wynik pojedynczy
(Standardowy model)
|
napięcie prądu stałego |
24V |
48 V |
| NAMYCZENY PODKRYTEK |
16.7A |
8.3A |
| NOMINALNA MOC WYRODU |
400 W max. |
| Wskaźnik napięcia |
220,8 ~ 25,2 V |
450,6 ~ 50,4 V |
| RYPPLE & NOISE (maksymalnie)Zapisz.2 |
240 mVp-p |
360 mVp-p |
| TOLERANCJA na napięcieZapisz.3 |
±1,0% |
±1,0% |
| ROZPORZĄDZENIE |
± 0,5% |
± 0,5% |
| ZAŁĄCZENIE |
±1,0% |
±1,0% |
| /Pora na ustawienie, /czasu na wstanie. |
1000ms, 50ms/230Vac ; 2000ms, 50ms/115Vac |
| WPRZYWAJ (typowy) |
12ms@230Vac ; 12ms@115Vac |
|
Wielokrotny wynik
(Model nieobowiązkowy)
|
napięcie prądu stałego |
Moduły CH1 wyjściowe 24V lub 48V + NID DC dla CH2,3,4 |
| łączna moc wyjściowa |
CH2,3Wykonawczość wyjściowa może być elastyczna w zależności od wyboru NID. |
|
INPUT
|
WłóknoDziałalność Zapisz.4 |
90 ~ 264VAC 127 ~ 370VDC |
| Zakres częstotliwości |
47 ~ 63 Hz |
| Wskaźnik mocy |
PF>0,95/230VAC PF>0,98/115VAC przy pełnym obciążeniu |
| Wykorzystanie w celu uzyskania odpowiednich informacji. Zapisz.5 |
880,5% pełnego obciążenia obudowy z każdym typem modułu przy napięciu nominalnym |
| Prąd AC |
2.5A/230VAC 4.7A/115VAC |
| Prąd wewnętrzny |
40A/230VAC 25A/115VAC |
| Prąd wycieku |
Prąd wycieku ziemi < 300uA / 264VAC, prąd dotykowy < 100uA / 264VAC |
|
OCHRONA
|
Przesyłka |
105 ~ 135% mocy wyjściowej znamionowej |
| Typ ochrony CH1: ochrona ograniczająca prąd stały (jeśli długi zwarcie trwa, zostanie uruchomione działanie OTP ), CH2, CH3, CH4: ochrona w trybie czkawki |
| Nad napięciem |
26.4 ~ 31.2V |
520,8 ~ 62,4 V |
| Rodzaj ochrony: wyłączenie napięcia o/p, ponowne włączenie energii w celu odzyskania |
| NAPRAWDZIE WIERZNE |
Wyłączyć napięcie o/p, ponownie włączyć do odzyskania |
|
Środowisko naturalne
|
W czasie pracy. |
-30 ~ +70°C (patrz: "Kręga obniżania temperatury") |
| WZNOSZNOŚĆ PRACZNĄ |
20 ~ 90% RH nie kondensujące |
| Czas przechowywania. |
-40 ~ +85°C |
| TEMP. Współczynnik |
± 0,03%/°C (0 ~ 50°C) |
| WIBRACJA |
10~500Hz, 2G 10 min. / 1 cykl, 60 min. każdy wzdłuż osi X, Y, Z |
| Wysokość operacyjnaZapisz.6 |
5000 metrów /OVCII |
| Kategoria nad napięciem |
Ⅲ; zgodnie z IEC62368-1; wysokość do 2000 metrów |
|
Bezpieczeństwo i EMC
(Uwaga 7)
|
STANDARDY Bezpieczeństwa |
EAC TP TC 004; UL62368-1, Dekra seal BS EN/EN62368-1 zatwierdzony; Projekt odsyła do ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (3 wydanie) |
| Poziom izolacji |
Pierwszorzędowo-podstawowe: 2x MOPP, Pierwsorzędowo-Ziemię: 1x MOPP |
| WSTAND WOLTANCE |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1,5KVAC |
| Oporność na izolację |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohm / 500VDC / 25°C/ 70% RH |
|
EMIZJE EMC
|
Parametry |
Standardowy |
Poziom badania / Uwaga |
| Przeprowadzone |
BS EN/EN55032 (CISPR32) / Projekt odsyłają do BS EN/EN55011 (CISPR11) |
Klasa B |
| Z promieniowaniem |
BS EN/EN55032 (CISPR32) / Projekt odsyłają do BS EN/EN55011 (CISPR11) |
Klasa B |
| Prąd harmoniczny |
BS EN/EN61000-3-2 |
Klasa A |
| Włókno migoczące |
BS EN/EN61000-3-3 |
- Nie, nie. |
|
Wykorzystanie energii elektrycznej
|
BS EN/EN55035; Projekt odwołuje się do BS EN/EN60601-1-2 |
| Parametry |
Standardowy |
Poziom badania / Uwaga |
| ESD |
BS EN/EN61000-4-2 |
Poziom 4, powietrze 8KV; poziom 4, kontakt 4KV |
| Pole RF |
BS EN/EN61000-4-3 |
Poziom 3, 3V/m |
| EFT/ Wstrząs |
BS EN/EN61000-4-4 |
Poziom 3, 1KV |
| Wzrost |
BS EN/EN61000-4-5 |
Poziom 4, 2KV/Line-FG; 1KV/Line-Line |
| Przeprowadzone |
BS EN/EN61000-4-6 |
Poziom 2, 3V |
| Pole magnetyczne |
BS EN/EN61000-4-8 |
Poziom 1, 1A/m |
| Spadek napięcia i przerwy |
BS EN/EN61000-4-11 |
100% zanurzenie w 1 okres, 30% zanurzenie w 25 okresów,
100% przerw 250 okresów
|
|
Inne
|
MTBF |
1428.4K h min. Telcordia SR-332 (Bellcore) ; 187.3K h min. MIL-HDBK-217F (25°C) |
| WYMIAR |
250*89*37 mm (L*W*H) |
| ZAPAKOWANIE |
0.88kg; 14 sztuk/13kg/0.89CUFT |
|
NOTE
|
1Wszystkie parametry NIE wymienione wyraźnie są mierzone przy wejściu 230 VAC, obciążeniu znamionowym i temperaturze otoczenia 25 °C.
2. Wrzęs i hałas są mierzone przy szerokości pasma 20MHz przy użyciu 12-calowego skręconego pary drutu zakończonego równoległym kondensatorem 0,1 μf i 47 μf.
3Tolerancja: obejmuje tolerancję ustawioną, regulację linii i regulację obciążenia.
4. W przypadku niskiego napięcia wejściowego może być konieczne obniżenie mocy. W celu uzyskania więcej szczegółów należy sprawdzić krzywą obniżania mocy.
5Efektywność zmienia się poprzez instalację różnych modułów wyjściowych.
6. Ograniczanie temperatury otoczenia do 3,5°C/1000m w przypadku modeli bez wentylatorów i do 5°C/1000m w przypadku modeli z wentylatorami na wysokości operacyjnej większej niż 2000m (6500ft).
7Wszystkie badania EMC są wykonywane przez:
montaż urządzenia na blacie metalowej o grubości 450 mm*450 mm o grubości 3 mm.
Wytyczne dotyczące przeprowadzania tych badań EMC znajdują się w "Badania EMI źródeł zasilania części".
(dostępne na stronie http://www.meanwell.com)
※ Oświadczenie o odpowiedzialności za produkt:Dla szczegółowych informacji, prosimy o zapoznanie się z https://www.meanwell.com/serviceDisclaimer.aspx
|
