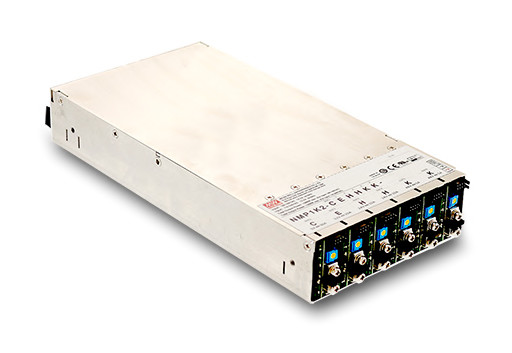

| MODEL |
NMP650 (4 gniazda) |
NMP1K2 (6 gniazd) |
|
WEJŚCIE
|
NAPIĘCIE ZASIĘG Uwaga.6 |
90 ~ 264VAC 120 ~370VDC |
| ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63 Hz |
| WSPÓŁCZYNNIK MOCY |
PF>0,95/230VAC PF>0,98/115VAC przy pełnym obciążeniu |
|
WYDAJNOŚĆ (Typ.) Uwaga.4
|
91%, pełne obciążenie obudowy z modułem H / K tylko przy napięciu znamionowym 24 V / 48 V |
90,5%, pełne obciążenie obudowy z modułem H / K tylko przy napięciu znamionowym 24 V / 48 V |
| 88,5%, pełne obciążenie obudowy z każdym typem modułu przy napięciu znamionowym |
| PRĄD AC |
3,5A/230VAC 7,5A/115VAC |
6,7 A/230 V AC 13,5 A/115 V AC |
| PRĄD ROZRUSZNY |
40A/230VAC 25A/115VAC |
40A/230VAC 25A/115VAC |
| PRĄD UPŁYWOWY |
Prąd upływu <400uA / 264VAC, Prąd dotykowy <100uA/264VAC |
| WYJŚCIE |
CAŁKOWITA MOC WYJŚCIOWA |
650W maks. |
1200W maks. |
| OCHRONA |
POWYŻEJ TEMPERATURY |
Wyłącz napięcie wyjściowe, odzyskuje automatycznie po spadku temperatury; |
|
FUNKCJONOWAĆ
|
PILOT |
RC+/RC-: zwarty, włączanie RC+/RC-: otwarty, wyłączanie |
| SYGNAŁ ALARMOWY |
Wyjście sygnału TTL dla alarmu nadmiernej temperatury.Proszę odnieść się do instrukcji działania. |
| ZASILANIE POMOCNICZE (AUX) |
5V @ 1,5A ;tolerancja ±10%;tętnienie: 50mVp-p (maks.) |
5V @ 2A;tolerancja ±10%;tętnienie: 50mVp-p(maks.) |
|
ŚRODOWISKO
|
TEMP. PRACY |
-30 ~ +70 ℃ (Obniżenie przy 50 ℃, patrz „Krzywa obniżania wartości znamionowych”) |
| WILGOTNOŚĆ PRACY |
20 ~ 90% RH bez kondensacji |
| TEMPERATURA PRZECHOWYWANIA, WILGOTNOŚĆ |
-40 ~ + 85 ℃, 10 ~ 95% RH bez kondensacji |
| TEMP.WSPÓŁCZYNNIK |
± 0,03%/℃ (0 ~ 50 ℃) |
| WIBRACJA |
10~500Hz, 2G 10min./1 cykl, 60 min.każdy wzdłuż osi X, Y, Z. |
|
BEZPIECZEŃSTWO I EMC
(Uwaga 5)
|
STANDARDY BEZPIECZEŃSTWA
|
ANSI/AAMI ES60601-1, wyd.3.1,UL62368-1;TUV BS EN/EN60601-1, wyd.3.1, TUV BS EN/EN62368-1;IEC 60601-1, wyd.3.1, IEC 62368-1, IEC60950-1;Zatwierdzony przez EAC TP TC 004 |
| POZIOM IZOLACJI |
Pierwotny-Wtórny: 2x MOPP, Pierwotny-Ziemia: 1x MOPP |
| WYTRZYMAŁE NAPIĘCIE |
I/PO/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 0,5KVAC |
| ODPORNOŚĆ IZOLACJI |
I/PO/P, I/P-FG, O/P-FG: 100M Ohm / 500VDC / 25℃/70% RH |
|
EMISJA EMC
|
Parametr |
Standard |
Poziom testowy / Uwaga |
| Prowadzone |
BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) |
Klasa B |
| Promieniowane |
BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) |
Klasa B |
| Prąd harmoniczny |
BS EN/EN61000-3-2 |
Klasa A |
| Migotanie napięcia |
BS EN/EN61000-3-3 |
----- |
|
ODPORNOŚĆ EMC
|
BS EN/EN60601-1-2, BS EN/EN55024, SEMI F47 |
| Parametr |
Standard |
Poziom testowy / Uwaga |
| ESD |
BS EN/EN61000-4-2 |
Poziom 4, powietrze 15KV;Poziom 4, kontakt 8KV |
| Pole RF |
BS EN/EN61000-4-3 |
Poziom 3, 10V/m |
| EFT/Seria |
BS EN/EN61000-4-4 |
Poziom 3, 2KV |
| Wzrost |
BS EN/EN61000-4-5 |
Poziom 4, 4KV/linia-FG;2KV/linia-linia |
| Prowadzone |
BS EN/EN61000-4-6 |
Poziom 2, 3V |
| Pole magnetyczne |
BS EN/EN61000-4-8 |
Poziom 4, 30A/m |
|
Spadki i przerwy w napięciu
|
BS EN/EN61000-4-11
|
100% dip 1 okresów, 30% dip 25 okresów,
100% przerw 250 okresów
|
|
INNI
|
MTBF |
1314.6 tys. godz.Telcordia SR-332 (Bellcore);min. 128,2 tys.MIL-HDBK-217F (25 ℃) (NMP650) 1275,4 K godz. min.Telcordia SR-332 (Bellcore);min. 124,5 tys.MIL-HDBK-217F (25℃) (NMP1K2) |
| WYMIAR |
250*89*41mm (dł. * szer. * wys.) |
250*127*41mm (dł. * szer. * wys.) |
| USZCZELKA |
1,45 kg (typ.);9 sztuk / 14 kg / 0,98 CUFT |
2kg (typ.);6 sztuk / 13 kg / 0,88 CUFT |
