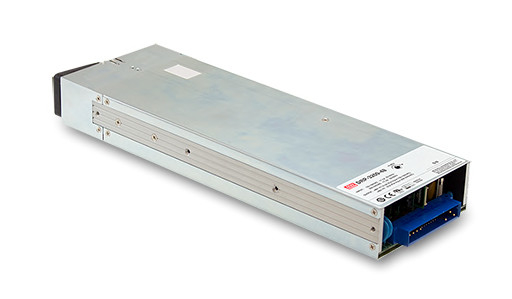

| MODEL |
DRP-3200-24 |
DRP-3200-48 |
|
WYJŚCIE
|
NAPIĘCIE DC |
24V |
48V |
| ZNAMIONOWY PRĄD |
133A |
67A |
| ZAKRES PRĄDU |
0 ~ 133A |
0 ~ 67A |
| MOC ZNAMIONOWA |
3192W |
3216W |
| TŁUSZCZENIE I HAŁAS (maks.)Uwaga.2,3 |
300mVp-p |
480mVp-p |
| REGULACJA NAPIĘCIAZASIĘG |
23,5 ~ 30V |
47,5 ~ 58,8 V |
| TOLERANCJA NAPIĘCIAUwaga.4 |
±1,0% |
±1,0% |
| REGULACJA LINII |
±0,5% |
±0,5% |
| REGULACJA OBCIĄŻENIA |
±0,5% |
±0,5% |
| KONFIGURACJA, CZAS WZROSTU |
1500ms, 60ms/230VAC przy pełnym obciążeniu |
| CZAS PODTRZYMANIA (typ.) |
16ms / 230VAC przy 75% obciążeniu 9ms / 230VAC przy pełnym obciążeniu |
|
WEJŚCIE
|
NAPIĘCIE ZASIĘG Uwaga.5 |
90 ~ 264VAC 127 ~ 370VDC |
| ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63 Hz |
| WSPÓŁCZYNNIK MOCY (typ.) |
0,97/230VAC przy pełnym obciążeniu |
| EFEKTYWNOŚĆ (Typ.) Uwaga.6 |
93,5% |
94,5% |
| AC OBECNY (Typ.) Uwaga.5 |
17A/230VAC |
| PRĄD ROZRUCHOWY (typ.) |
ZIMNY ROZRUCH 55A/230VAC |
| PRĄD UPŁYWOWY |
<1,5mA / 230VAC |
|
OCHRONA
|
PRZECIĄŻAĆ
|
105 ~ 115% prądu znamionowego |
| Rodzaj ochrony: stałe ograniczenie prądu, wyłączenie napięcia wyjściowego po 5 sek.Po spadku napięcia O/P, włącz ponownie, aby odzyskać |
|
PONAD NAPIĘCIE
|
31,5 ~ 37,5 V |
63 ~ 75V |
| Rodzaj ochrony: wyłącz napięcie o/p, włącz ponownie, aby odzyskać; |
| POWYŻEJ TEMPERATURY |
Wyłącz napięcie wyjściowe, odzyskuje automatycznie po spadku temperatury; |
|
FUNKCJONOWAĆ
|
PROGRAMOWALNE NAPIĘCIE WYJŚCIOWE (PV)
|
Regulacja napięcia wyjściowego jest dopuszczalna do 50 ~ 125% znamionowego napięcia wyjściowego. Proszę zapoznać się z Instrukcją działania na kolejnych stronach |
| PROGRAMOWALNY POZIOM STAŁEGO PRĄDU (PC) |
Regulacja poziomu prądu stałego jest dopuszczalna do 20 ~ 100% prądu znamionowego.Proszę zapoznać się z Instrukcją działania na kolejnych stronach |
| ZDALNE STEROWANIE ON-OFF |
Za pomocą sygnału elektrycznego lub styku bezprądowego Zasilanie włączone: krótkie Zasilanie wyłączone: otwarte.Proszę zapoznać się z Instrukcją działania na kolejnych stronach |
| ZDALNY WYCZUCIE |
Kompensacja spadku napięcia na okablowaniu obciążenia do 0,5V.Proszę zapoznać się z Instrukcją działania na kolejnych stronach |
| ZASILANIE POMOCNICZE |
5V @ 0,3A, tolerancja ±10%, tętnienie 150mVp-p, 12V @ 0,8A, tolerancja ±10%, tętnienie 450mVp-p |
| SYGNAŁ ALARMOWY |
Izolowane wyjście sygnału TTL dla T-Alarm, AC-OK i DC-OK.Proszę zapoznać się z Instrukcją działania na kolejnych stronach |
|
ŚRODOWISKO
|
TEMP. PRACY |
-30 ~ +70 ℃ (patrz „Krzywa obniżania wartości znamionowych”) |
| WILGOTNOŚĆ PRACY |
20 ~ 90% RH bez kondensacji |
| TEMPERATURA PRZECHOWYWANIA, WILGOTNOŚĆ |
-40 ~ + 85 ℃, 10 ~ 95% RH bez kondensacji |
| TEMP.WSPÓŁCZYNNIK |
±0,03%/℃ (0~50℃) |
| WIBRACJA |
10 ~ 500Hz, 2G 10min./1 cykl, 60min.każdy wzdłuż osi X, Y, Z |
|
BEZPIECZEŃSTWO I EMC
(Uwaga 9)
|
STANDARDY BEZPIECZEŃSTWA |
UL62368-1, CSA C22.2 nr 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 zatwierdzone |
| WYTRZYMAŁE NAPIĘCIE |
I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:1,5KVAC |
| ODPORNOŚĆ IZOLACJI |
I/PO/P, I/P-FG, O/P-FG: 100M Ohm / 500VDC / 25℃/70% RH |
|
EMISJA EMC
|
Parametr |
Standard |
Poziom testowy / Uwaga |
| Prowadzone |
BS EN/EN55032 (CISPR32) |
Klasa B |
| Promieniowane |
BS EN/EN55032 (CISPR32) |
Klasa A |
| Prąd harmoniczny |
BS EN/EN61000-3-2 |
----- |
| Migotanie napięcia |
BS EN/EN61000-3-3 |
----- |
|
ODPORNOŚĆ EMC
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parametr |
Standard |
Poziom testowy / Uwaga |
| ESD |
BS EN/EN61000-4-2 |
Poziom 3, powietrze 8KV;Poziom 2, kontakt 4KV |
| Promieniowane |
BS EN/EN61000-4-3 |
Poziom 3 |
| EFT / seria |
BS EN/EN61000-4-4 |
Poziom 3 |
| Wzrost |
BS EN/EN61000-6-2 |
2KV/linia-linia 4KV/linia-uziemienie |
| Prowadzone |
BS EN/EN61000-4-6 |
Poziom 3 |
| Pole magnetyczne |
BS EN/EN61000-4-8 |
Poziom 4 |
| Spadki i przerwy w napięciu |
BS EN/EN61000-4-11 |
>95% dip 0,5 okresów, 30% dip 25 okresów,
>95% przerw 250 okresów
|
|
INNI
|
MTBF |
535,5 tys. godz.Telcordia SR-332 (Bellcore);44,6 tys. godz.MIL-HDBK-217F (25 ℃) |
| WYMIAR |
325*107*41mm (dł. * szer. * wys.) |
| USZCZELKA |
2,65 kg; 4 sztuki/11,6 kg/0,87 CUFT |
| NOTATKA |
1. Wszystkie parametry NIE wymienione specjalnie są mierzone przy napięciu wejściowym 230VAC, obciążeniu znamionowym i temperaturze otoczenia 25℃.
2. Tętnienia i szumy są mierzone przy szerokości pasma 20 MHz przy użyciu 12-calowej skrętki zakończonej równoległym kondensatorem 0,1 uf i 47 uf.
3. Przy zmiennym obciążeniu lub pracy równoległej tętnienie napięcia wyjściowego może być wyższe niż SPEC przy małym obciążeniu.Powróci do normalnego poziomu tętnienia, gdy obciążenie wyjściowe przekroczy 5%.
4. Tolerancja: obejmuje ustawienie tolerancji, regulację linii i regulację obciążenia.
5. Przy niskich napięciach wejściowych może być potrzebne obniżenie wartości znamionowych.Proszę sprawdzić krzywą obniżania wartości znamionowych, aby uzyskać więcej informacji.
6. Sprawność mierzona jest przy obciążeniu 75%.
7. Jeśli użyjesz sygnału PV do regulacji Vo, w pewnych warunkach pracy, szum tętnienia Vo może nieznacznie przekroczyć wartość określoną w tej specyfikacji.
8. Wyjście zostanie wyłączone, gdy napięcie wyjściowe spadnie poniżej < 80% Vset przez 5 sekund, ponownie włącz, aby odzyskać.
9. Zasilacz jest uważany za element, który zostanie zainstalowany w urządzeniu końcowym.Wszystkie testy EMC są wykonywane przez montaż urządzenia na metalowej płycie 600mm*900mm o grubości 1mm.Ostateczne urządzenie musi zostać ponownie potwierdzone, że nadal spełnia dyrektywy EMC.Aby uzyskać wskazówki dotyczące przeprowadzania tych testów EMC, zapoznaj się z rozdziałem „Testowanie EMI zasilaczy składowych”.(dostępne na http://www.meanwell.com)
10. Obniżenie temperatury otoczenia o 3,5 ℃/1000 m w przypadku modeli bez wentylatora i 5 ℃/1000 m w przypadku modeli z wentylatorem w przypadku pracy na wysokości powyżej 2000 m (6500 stóp).
※ Zrzeczenie się odpowiedzialności za produkt: Aby uzyskać szczegółowe informacje, zapoznaj się zhttps://www.meanwell.com/serviceDisclaimer.aspx
|
