| MODEL |

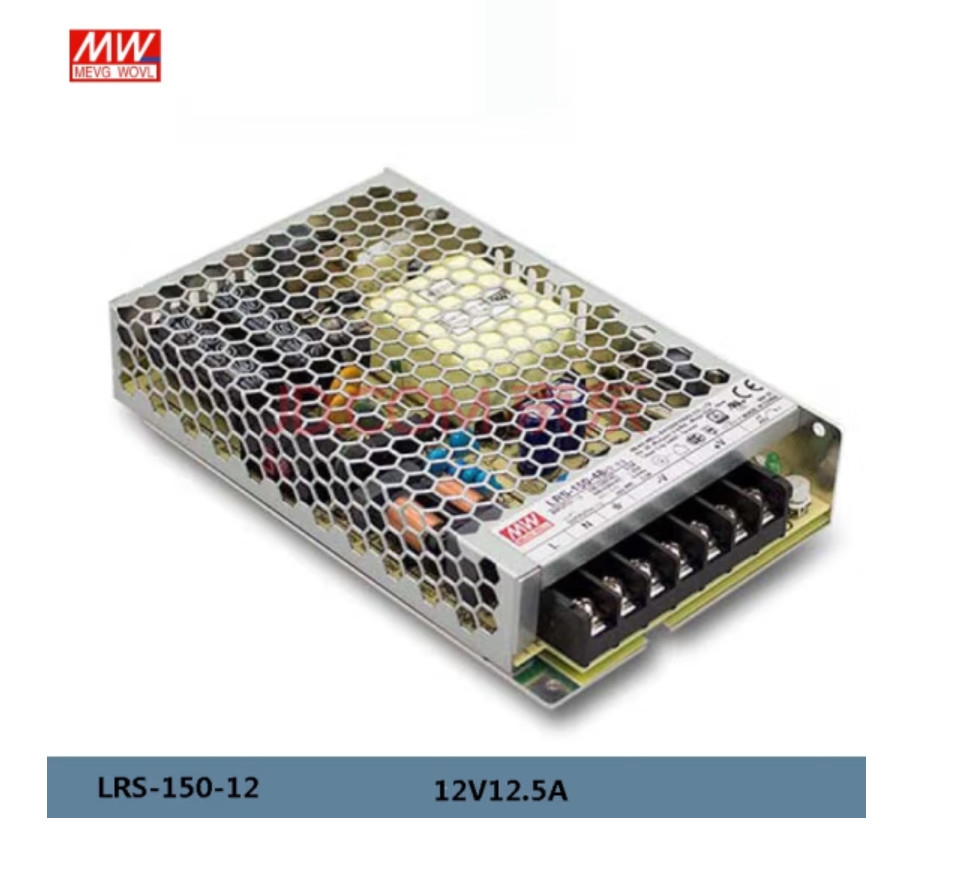

LRS-150-12 |
LRS-150-15 |

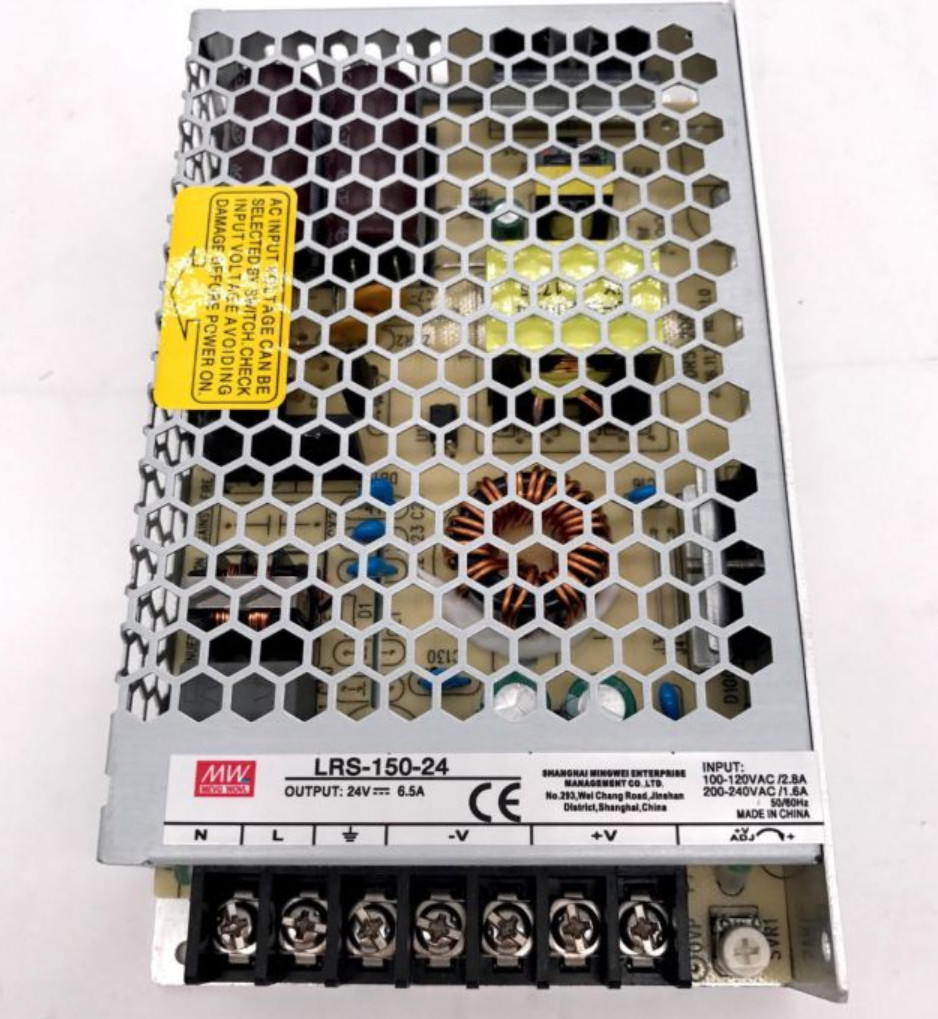

LRS-150-24 |
LRS-150-36 |
LRS-150-48 |
|
WYJŚCIE
|
NAPIĘCIE DC |
12V |
15V |
24V |
36V |
48V |
| ZNAMIONOWY PRĄD |
12,5 A |
10 A |
6,5 A |
4.3A |
3.3A |
| ZAKRES PRĄDU |
0 ~ 12,5 A |
0 ~ 10A |
0 ~ 6,5 A |
0 ~ 4,3 A |
0 ~ 3,3 A |
| MOC ZNAMIONOWA |
150W |
150W |
156W |
154,8 W |
158,4W |
| TŁUSZCZENIE I HAŁAS (maks.)Uwaga.2 |
150mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
200mVp-p |
| REGULACJA NAPIĘCIAZASIĘG |
10,2 ~ 13,8 V |
13,5 ~ 18V |
21,6 ~ 28,8 V |
32,4 ~ 39,6 V |
43,2 ~ 52,8 V |
| NAPIĘCIETOLERANCJA Uwaga.3 |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| REGULACJA LINIIUwaga.4 |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| REGULACJA OBCIĄŻENIAUwaga.5 |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| KONFIGURACJA, CZAS WZROSTU |
500ms, 30ms/230VAC 500ms,30ms/115VAC przy pełnym obciążeniu |
| CZAS PODTRZYMANIA (typ.) |
40ms/230VAC 35ms/115VAC przy pełnym obciążeniu |
|
WEJŚCIE
|
ZAKRES NAPIĘCIA |
85 ~ 132VAC / 170 ~ 264VAC przez przełącznik 240 ~ 370VDC (włącz 230VAC) |
| ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63 Hz |
| WYDAJNOŚĆ (Typ.) |
87,5% |
88,5% |
89% |
89% |
90% |
| PRĄD AC (typ.) |
3A/115VAC 1,7A/230VAC |
| PRĄD ROZRUCHOWY (typ.) |
ZIMNA GWIAZDA 60A/230VAC |
| PRĄD UPŁYWOWY |
<0,75mA / 240VAC |
|
OCHRONA
|
PRZECIĄŻENIE |
110 ~ 140% znamionowej mocy wyjściowej |
| Rodzaj ochrony: tryb czkawki, przywracany automatycznie po usunięciu usterki; |
| PONAD NAPIĘCIE |
13,8 ~ 16,2 V |
18,75 ~ 21,75 V |
28,8 ~ 33,6 V |
41,4 ~ 48,6 V |
55,2 ~ 64,8 V |
| Rodzaj ochrony: wyłącz napięcie o/p, włącz ponownie, aby odzyskać; |
| POWYŻEJ TEMPERATURY |
Wyłącz napięcie wyjściowe / p, ponownie włącz, aby odzyskać; |
|
ŚRODOWISKO
|
TEMP. PRACY |
-30 ~ +70 ℃ (patrz „Krzywa obniżania wartości znamionowych”) |
| WILGOTNOŚĆ PRACY |
20 ~ 90% RH bez kondensacji |
| TEMPERATURA PRZECHOWYWANIA, WILGOTNOŚĆ |
-40 ~ + 85 ℃, 10 ~ 95% RH bez kondensacji |
| TEMP.WSPÓŁCZYNNIK |
±0,03%/℃ (0~50℃) |
| WIBRACJA |
10 ~ 500Hz, 5G 10min./1 cykl, 60min.każdy wzdłuż osi X, Y, Z |
| KATEGORIA PONAPIĘCIOWA |
;Zgodność z BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1;wysokość do 2000 metrów |
|
BEZPIECZEŃSTWO I EMC
(Uwaga 7)
|
STANDARDY BEZPIECZEŃSTWA
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, KC K60950-1 (tylko dla LRS-150-12), BIS IS13252(Część 1): 2010/IEC 60950-1: 2005,
Zatwierdzony AS/NZS 62368.1 (przez CB)
|
| WYTRZYMAŁE NAPIĘCIE |
I/PO/P:4KVAC I/P-FG:2KVAC O/P-FG:1,25KVAC |
| ODPORNOŚĆ IZOLACJI |
I/PO/P, I/P-FG, O/P-FG: 100M Ohm / 500VDC / 25℃/70% RH |
| EMISJA EMC |
Zgodność z BS EN/EN55032 (CISPR32) klasa B, BS EN/EN55014, BS EN/EN61000-3-2 klasa A (≤75% obciążenia), BS EN/EN61000-3-3, GB/T 9254, BSMI CNS13438 , EAC TP TC 020,KC KN32,KN35 (tylko dla LRS-150-12) |
| ODPORNOŚĆ EMC |
Zgodność z BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), poziom przemysłu ciężkiego, EAC TP TC 020,KC KN32,KN35 (tylko dla LRS-150-12) |
|
INNI
|
MTBF |
2707.7K godz. min.Telcordia SR-332 (Bellcore);558.2Khrs min.MIL-HDBK-217F (25 ℃) |
| WYMIAR |
159*97*30mm (dł. * szer. * wys.) |
| USZCZELKA |
0,48 kg;30 sztuk/15,4 kg/0,75 CUFT |
