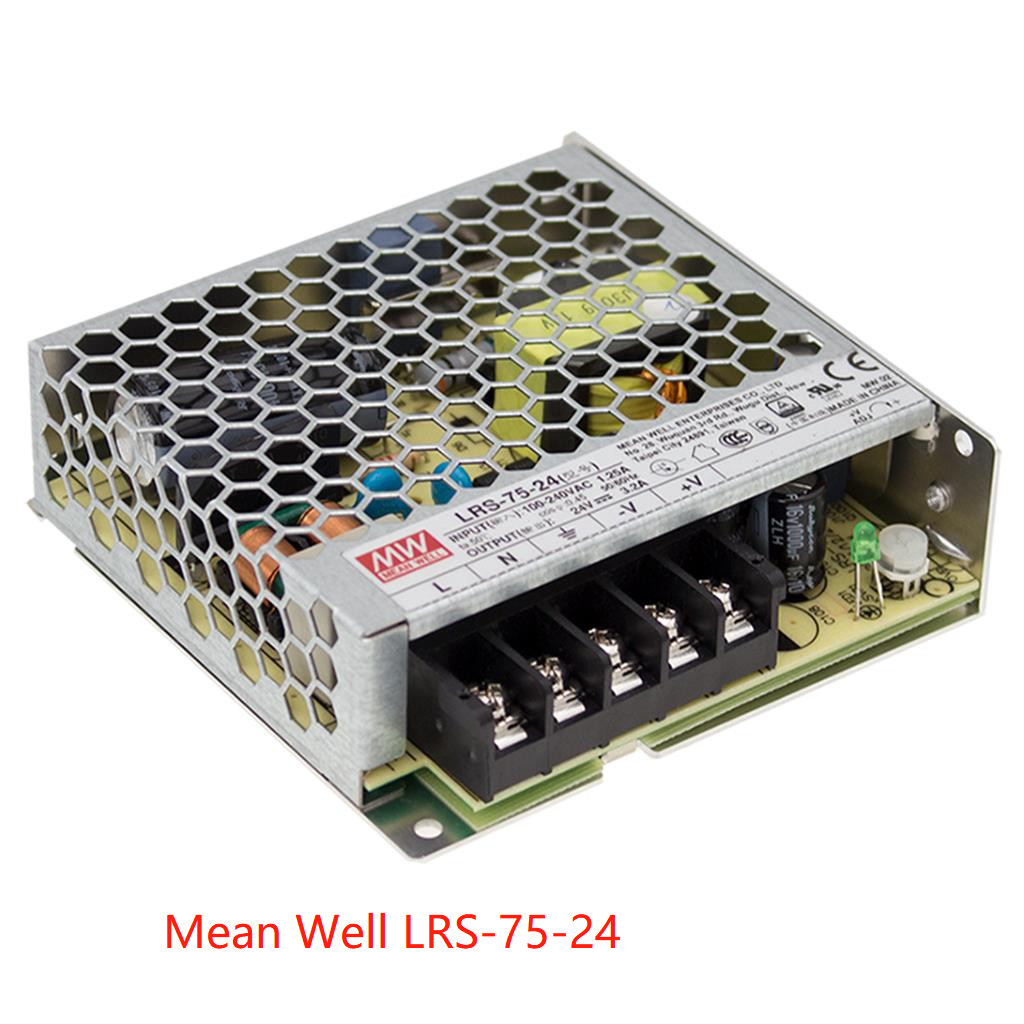

| MODEL |
LRS-75-5 |
LRS-75-12 |
LRS-75-15 |
LRS-75-24 |
LRS-75-36 |
LRS-75-48 |
|
WYJŚCIE
|
NAPIĘCIE DC |
5V |
12V |
15V |
24V |
36V |
48V |
| ZNAMIONOWY PRĄD |
14A |
6A |
5A |
3.2A |
2.1A |
1.6A |
| ZAKRES PRĄDU |
0 ~ 14A |
0 ~ 6A |
0 ~ 5A |
0 ~ 3.2A |
0 ~ 2,1 A |
0 ~ 1,6A |
| MOC ZNAMIONOWA |
70W |
72W |
75W |
76,8 W |
75,6W |
76,8 W |
| TŁUSZCZENIE I HAŁAS (maks.)Uwaga.2 |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| REGULACJA NAPIĘCIAZASIĘG |
4,5 ~ 5,5 V |
10,2 ~ 13,8 V |
13,5 ~ 18V |
21,6 ~ 28,8 V |
32,4 ~ 39,6 V |
43,2 ~ 52,8 V |
| NAPIĘCIETOLERANCJA Uwaga.3 |
±2.0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| REGULACJA LINIIUwaga.4 |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| REGULACJA OBCIĄŻENIAUwaga.5 |
±1,0% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
±0,5% |
| KONFIGURACJA, CZAS WZROSTU |
500ms, 30ms/230VAC 500ms,30ms/115VAC przy pełnym obciążeniu |
| CZAS PODTRZYMANIA (typ.) |
60ms/230VAC 12ms/115VAC przy pełnym obciążeniu |
|
WEJŚCIE
|
ZAKRES NAPIĘCIA |
85 ~ 264VAC 120 ~ 373VDC |
| ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63 Hz |
| WYDAJNOŚĆ (Typ.) |
86,5% |
89% |
89% |
90% |
91,5% |
91,5% |
| PRĄD AC (typ.) |
1,4A/115VAC 0,85A/230VAC |
| PRĄD ROZRUCHOWY (typ.) |
ZIMNY ROZRUCH 65A/230VAC |
| PRĄD UPŁYWOWY |
<0,75mA / 240VAC |
|
OCHRONA
|
PRZECIĄŻENIE |
110 ~ 150% znamionowej mocy wyjściowej |
| Rodzaj ochrony: tryb czkawki, przywracany automatycznie po usunięciu usterki; |
| PONAD NAPIĘCIE |
5,75 ~ 6,75 V |
13,8 ~ 16,2 V |
18,75 ~ 21,75 V |
28,8 ~ 33,6 V |
41,4 ~ 48,6 V |
55,2 ~ 64,8 V |
| Rodzaj ochrony: wyłącz napięcie o/p, włącz ponownie, aby odzyskać; |
|
ŚRODOWISKO
|
TEMP. PRACY |
-30 ~ +70 ℃ (patrz „Krzywa obniżania wartości znamionowych”) |
| WILGOTNOŚĆ PRACY |
20 ~ 90% RH bez kondensacji |
| TEMPERATURA PRZECHOWYWANIA, WILGOTNOŚĆ |
-40 ~ + 85 ℃, 10 ~ 95% RH bez kondensacji |
| TEMP.WSPÓŁCZYNNIK |
±0,03%/℃ (0~50℃) |
| WIBRACJA |
10 ~ 500Hz, 5G 10min./1 cykl, 60min.każdy wzdłuż osi X, Y, Z |
| KATEGORIA PONAPIĘCIOWA |
;Zgodność z BS EN/EN61558, BS EN/EN50178,BS EN/EN60664-1, BS EN/EN62477-1;
wysokość do 2000 metrów
|
|
BEZPIECZEŃSTWO& EMC
(Uwaga 8)
|
STANDARDY BEZPIECZEŃSTWA
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, AS/NZS 62368.1 (przez CB), KC K60950-1 (tylko dla LRS-75-12/24), BIS IS13252 (Część 1):
2010/IEC 60950-1: 2005 zatwierdzony
|
| WYTRZYMAŁE NAPIĘCIE |
I/PO/P:4KVAC I/P-FG:2KVAC O/P-FG:1,25KVAC |
| ODPORNOŚĆ IZOLACJI |
I/PO/P, I/P-FG, O/P-FG: 100M Ohm/500VDC / 25℃/70% RH |
| EMISJA EMC |
Zgodność z BS EN/EN55032 (CISPR32) klasa B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35 (dla LRS- tylko 75-12/24) |
| ODPORNOŚĆ EMC |
Zgodność z BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020,KC Kn32,
KN35 (tylko dla LRS-75-12/24)
|
|
INNI
|
MTBF |
334,3 tys. godz.Telcordia SR-332 (Bellcore);667.2Khrs min.MIL-HDBK-217F (25 ℃) |
| WYMIAR |
99*97*30mm (dł. * szer. * wys.) |
| USZCZELKA |
0,25 kg;45 sztuk/12.25 kg/0.77 CUFT |
| NOTATKA |
1. Wszystkie parametry NIE wymienione specjalnie są mierzone przy napięciu wejściowym 230VAC, obciążeniu znamionowym i temperaturze otoczenia 25℃.
2. Tętnienia i szumy są mierzone przy szerokości pasma 20 MHz przy użyciu 12-calowej skrętki zakończonej równoległym kondensatorem 0,1 uf i 47 uf.
|
| |
3. Tolerancja: obejmuje ustawienie tolerancji, regulację linii i regulację obciążenia. |
| |
4. Regulacja linii jest mierzona od linii niskiej do linii wysokiej przy obciążeniu znamionowym. |
| |
5. Regulacja obciążenia mierzona jest od 0% do 100% obciążenia znamionowego. |
| |
6. Długość czasu ustawiania jest mierzona przy pierwszym uruchomieniu na zimno.Bardzo szybkie włączenie/wyłączenie zasilania może doprowadzić do zwiększenia ustawień |
| |
czas. |
| |
7. Obniżenie temperatury otoczenia o 5 ℃ / 1000 m jest potrzebne do pracy na wysokości większej niż 2000 m (6500 stóp). |
| |
8. Zasilacz jest uważany za element, który zostanie zainstalowany w urządzeniu końcowym.Wszystkie testy EMC zostały wykonane przez |
| |
montaż urządzenia na metalowej płycie 360mm*360mm o grubości 1mm.Ostateczny sprzęt musi zostać ponownie potwierdzony, że nadal spełnia |
| |
Dyrektywy EMC.Aby uzyskać wskazówki dotyczące przeprowadzania tych testów EMC, zapoznaj się z rozdziałem „Testowanie EMI zasilaczy składowych”. |
| |
(dostępne na http://www.meanwell.com) |
| |
※ Zrzeczenie się odpowiedzialności za produkt: Szczegółowe informacje można znaleźć na stronie https://www.meanwell.com/serviceDisclaimer.aspx |
