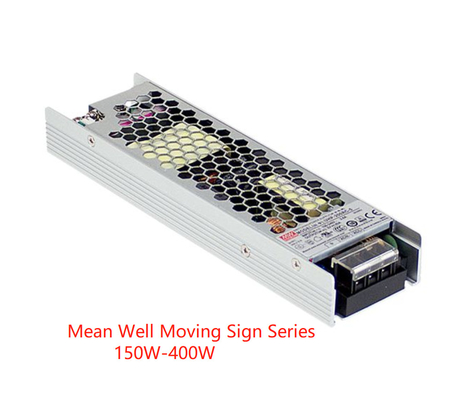

SERIA ZASILACZY MEAN WELL DO ZNAKÓW RUCHOMYCH 150W- 400W Pojedyncze wyjście z PFC LSP-150 HSP-200 UHP-200A HSP-300
SERIA ZASILACZY MEAN WELL DO ZNAKÓW RUCHOMYCH 150W- 400W Pojedyncze wyjście z PFC LSP-150 HSP-200 UHP-200A HSP-300
Cechy:
Lekka waga i niski profil
Odpowiednie do zastosowań w znakach ruchomych o wysokiej wydajności
Powłoka konformalna (seria HSP, HDP, NEL, HSN)
Częściowo zalewane i konstrukcja odporna na zachlapania deszczem (seria ERP)
Parametry:
| MODEL |
LSP-160 -3.3 |
LSP-160 -4.2 |
LSP-160 -5 |
LSP-160-12 |
LSP-160-24 |
LSP-160-36 |
LSP-160-48 |
|
WYJŚCIE
|
NAPIĘCIE DC |
3.3V |
4.2V |
5V |
12V |
24V |
36V |
48V |
| PRĄD ZNAMIONOWY |
32A |
32A |
32A |
13.5A |
6.75A |
4.5A |
3.4A |
| MOC ZNAMIONOWA(konwekcja) |
105.6W |
134.4W |
160W |
162W |
162W |
162W |
163.2W |
| SZUM I TĘTNienia (maks.)Uwaga 2 |
200mVp-p |
200mVp-p |
200mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
300mVp-p |
| ZAKRES REGULACJI NAPIĘCIA |
3.2~3.5V |
4~4.5V |
4.7~5.3V |
11.4~12.6V |
22.8~25.2V |
34.2~37.8V |
45.6~50.4V |
| TOLERANCJA NAPIĘCIAUwaga 3 |
±2.0% |
±2.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGULACJA LINIOWA |
±0.5% |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
| REGULACJA OBCIĄŻENIA |
±1.0% |
±1.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| CZAS URUCHOMIENIA, NARASTANIA |
2000ms, 80ms/230VAC 3000ms, 80ms/115VAC przy pełnym obciążeniu |
| CZAS PODTRZYMANIA (typ.) |
10ms/230VAC 10ms/115VAC |
|
WEJŚCIE
|
NAPIĘCIE ZAKRES Uwaga 4 |
100 ~ 264VAC 141 ~ 370VDC |
| ZAKRES CZĘSTOTLIWOŚCI |
47 ~ 63Hz |
| WSPÓŁCZYNNIK MOCY (typ.) |
PF≥0.94/230VAC PF≥0.98/115VAC przy pełnym obciążeniu |
| WYDAJNOŚĆ (typ.) |
87.5% |
88.5% |
89.5% |
92.5% |
93.5% |
93.5% |
93.5% |
| PRĄD AC (typ.) |
2.2A/115VAC 1.1A/230VAC |
| PRĄD ROZRUCHOWY (typ.) |
Zimny start 45A/115VAC 85A/230VAC |
| PRĄD UPŁYWU |
<0.75mA / 240VAC |
|
ZABEZPIECZENIA
|
ZWARCIE |
Zabezpieczenie przeciwzwarciowe, automatyczne odzyskiwanie po usunięciu usterki |
| PRZECIĄŻENIE |
110~140% znamionowej mocy wyjściowej |
| Typ zabezpieczenia: Ograniczenie prądu stałego, ciągłe zwiększanie obciążenia spowoduje zabezpieczenie przeciwzwarciowe, automatyczne odzyskiwanie po usunięciu usterki |
|
PRZEPIĘCIE
|
3.8~ 4.6V |
4.62 ~ 5.46V |
5.75 ~ 6.75V |
13.2 ~ 15.6V |
26.4 ~ 31.2V |
39.6 ~46.8V |
52.8 ~ 62.4V |
| Typ zabezpieczenia: Wyłączenie napięcia wyjściowego, ponowne włączenie zasilania w celu odzyskania |
| PRZEGRZANIE |
Wyłączenie napięcia wyjściowego, ponowne włączenie zasilania w celu odzyskania po obniżeniu temperatury |
|
FUNKCJA
|
UDZIAŁ PRĄDU |
Proszę zapoznać się z Instrukcją Funkcji |
| SYGNAŁ DC OK |
Obciążenie styków (maks.): 15Vdc/10mA obciążenie rezystancyjne |
|
ŚRODOWISKO
|
TEMPERATURA PRACY |
-30 ~ +70℃ (Patrz „Krzywa obniżania wartości”) |
| WILGOTNOŚĆ PRACY |
20 ~ 90% RH bez kondensacji |
| TEMPERATURA PRZECHOWYWANIA, WILGOTNOŚĆ |
-40 ~ +85℃, 10 ~ 95% RH bez kondensacji |
| WSPÓŁCZYNNIK TEMPERATURY |
±0.03%/℃ (0 ~ 50℃) |
| WIBRACJE |
10 ~ 500Hz, 5G 10min./1cykl, 60min. każdy wzdłuż osi X, Y, Z |
|
BEZPIECZEŃSTWO I EMC
(Uwaga 6)
|
NORMY BEZPIECZEŃSTWA |
UL62368,TUV BS EN/EN62368, CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 zatwierdzone, Projekt odnosi się do BS EN/EN60335-1 |
| WYTRZYMAŁOŚĆ NAPIĘCIOWA |
I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
| REZYSTANCJA IZOLACJI |
I/P-O/P, I/P-FG,O/P-FG:100M omów/500VDC/25℃/ 70%RH |
| EMISJA EMC |
Zgodność z BS EN/EN55032,GB9254, Klasa B, BS EN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438 |
| ODPORNOŚĆ EMC |
Zgodność z BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), poziom przemysłu ciężkiego, EAC TP TC 020 |
|
INNE
|
MTBF |
2092.7K godz. min. Telcordia TR/SR-332(Bellcore) ;282.7K godz. min. MIL-HDBK-217F (25℃) |
| WYMIAR |
194*55*20mm (D*S*W) |
| PAKOWANIE |
0.356kg;30szt./11.68kg/0.6CUFT |
|
UWAGA
|
1. Wszystkie parametry NIE wymienione specjalnie są mierzone przy wejściu 230VAC, obciążeniu znamionowym i temperaturze otoczenia 25℃.
2. Tętnienia i szumy są mierzone przy paśmie 20MHz za pomocą 12-calowej skręconej pary przewodów zakończonych równoległym kondensatorem 0.1uf i 47uf.
3. Tolerancja: obejmuje tolerancję ustawień, regulację liniową i regulację obciążenia.
4. Obniżenie wartości może być wymagane przy niskich napięciach wejściowych. Sprawdź krzywą obniżania wartości, aby uzyskać więcej szczegółów.
5. Obniżenie temperatury otoczenia o 5℃/1000m jest wymagane dla wysokości roboczej powyżej 2000m (6500 stóp)
6. Zasilacz jest uważany za komponent, który zostanie zainstalowany w urządzeniu końcowym. Urządzenie końcowe musi zostać ponownie potwierdzone, że
nadal spełnia dyrektywy EMC. Aby uzyskać wskazówki dotyczące przeprowadzania tych testów EMC, zapoznaj się z „Testowaniem EMI zasilaczy komponentów.”
(dostępne nahttp://www.meanwell.com)
