| Model |
12V / 120W |
24V / 240W |

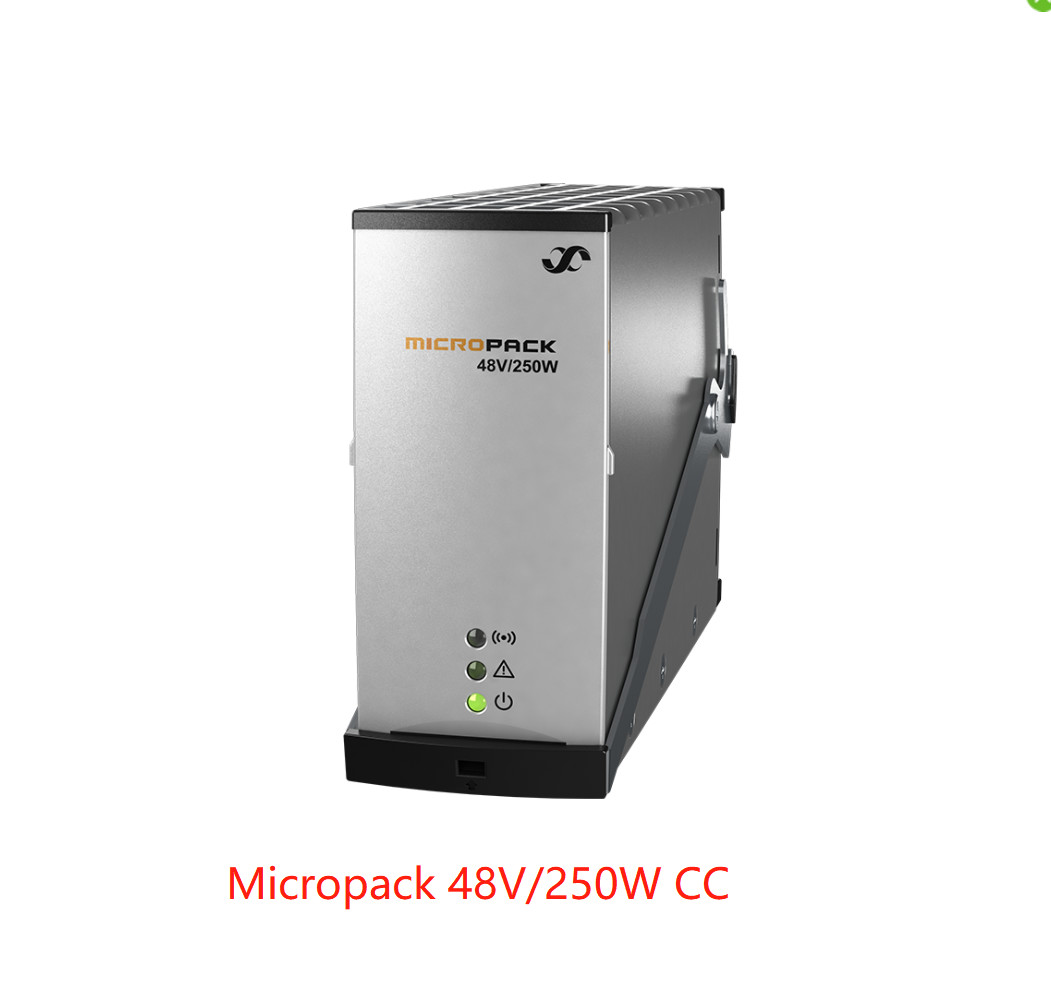

48V / 250W |
| Numer części |
241120.300 |
241120.200 |
241120.100 |
| WPROWADZANIE DANYCH |
|
|
|
| Zakres napięcia |
85 - 300 V AC/DC 1) |
| Zakres napięcia (nominalny) |
130 - 275 V AC/DC |
185 - 275 V AC/DC 1) |
| Częstotliwość |
0 - 66 Hz 1) |
| Maksymalny prąd, wejście 230 V / ogólnie (boost) |
0,6 A / 2,0 A |
1,2 A / 2,0 A |
1,2 A / 1,9 A |
| Maksymalny prąd upływu do ziemi |
2,0 mA (@ 250 V AC/ 50 Hz) |
| Współczynnik mocy |
0,97 (@ 70 - 100% obciążenia) |
0,98 (@ 55 - 100% obciążenia) |
0,98 (@ 50 - 100% obciążenia) |
| THD (@ 230 VAC) |
< 5% (@ 80 - 100% obciążenia) |
< 5% (@ 50 - 100% obciążenia) |
< 5% (@ 50 - 100% obciążenia) |
| Ochrona |
Warystor do ochrony przejściowej, bezpiecznik w obu liniach (2x 2,0 A), wyłączenie powyżej 300 V AC/DC |
| DANE WYJŚCIOWE |
|
|
|
| Napięcie domyślne |
13,6 V prądu stałego |
27,2 V prądu stałego |
53,5 V prądu stałego |
| Zakres napięcia |
10,7 - 18,0 V prądu stałego |
21,5 - 36 V prądu stałego |
43,5 - 57,6 V prądu stałego |
| Zakres napięcia bez kontrolera |
10,7 - 15,0 V prądu stałego |
21,5 - 30 V prądu stałego |
43,5 - 57,6 V prądu stałego |
| # obsługiwane ogniwo Pb (1,8 - 2,4 V DC/ogniwo) |
6 - 7 |
12 - 15 |
24 |
| # Obsługiwane ogniwa NiCad (1,05 - 1,65 V DC/ogniwo) |
10 - 11 2) |
20 - 222) |
- |
| Moc maksymalna, nominalna / doładowanie 60 s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Maksymalny prąd, @ 12/ 24/ 48 V DC / boost / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Bieżące udostępnianie |
±5% prądu maksymalnego od 10 do 100% obciążenia |
| Regulacja napięcia statycznego ± |
0,5% od 10% do 100% obciążenia i nominalnego wejścia |
| Dynamiczna regulacja napięcia |
± 5 % < 10 ms, krok obciążenia od 10% do 90% lub odwrotnie przy nominalnym napięciu wyjściowym |
| Czas podtrzymania, domyślne napięcie i pełna moc |
20 ms, V OUT > 10,7 VDC |
20 ms, VOUT > 21,5 V prądu stałego |
20 ms, VOUT > 43 VDC |
| Falowanie i szum, 30 MHz bw / psofometryczny |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Ochrona |
Wyłącznik przeciwprzepięciowy, odporny na zwarcie, wysoka temperatura, ograniczenie prądu rozruchowego typu „hot plug-in”, bezpiecznik |
| INNE SPECYFIKACJE |
|
|
|
| Sprawność przy nominalnym wejściu/wyjściu, wartości szczytowej/zakresu |
89,5% / >88%, 50-100% obciążenia |
93,0% / >92%, 50-100% obciążenia |
93,6% / >93%, 50-100% obciążenia |
| Izolacja |
3,0 kVAC – wejście i wyjście, 1,5 kV AC – masa wejścia, 0,5 kV DC – masa wyjścia |
| Alarmy: Czerwona dioda LED włączona |
Wyłączenie z powodu niskiego napięcia zasilania, Wyłączenie z powodu wysokiej i niskiej temperatury, Awaria prostownika, Wyłączenie z powodu przepięcia na wyjściu, Awaria wentylatora, Alarm niskiego napięcia, Awaria magistrali CAN |
| Ostrzeżenia: Żółta dioda LED „włączona” |
Prostownik w trybie obniżania mocy, Aktywowano zdalne ograniczenie prądu akumulatora, Napięcie wejściowe poza zakresem, miga przy przepięciu |
| Normalny (działający moduł): Zielona dioda LED „włączona” |
|
| Wyjście alarmowe (izolowane) |
NO (zacisk dodatni), COM (zacisk -ujemny).maks. 60 V / 100 mA |
| MTBF (Telcordia SR-332 wydanie I metoda III (a)) |
>480 000h (@T OTOCZENIA= 25°C) |
>480 000h (@T OTOCZENIA= 25°C) |
>500 000h (@T OTOCZENIA= 25°C) |
| Temperatura pracy (5 - 95% RH bez kondycjonowania) Moc wyjściowa spada powyżej temp / do |
-40 do +70°C [ -40 do +158°F]
+55°C / 50 W przy +70°C
|
-40 do +60°C [-40 do +142°F]
+45°C / 80 W przy +60°C
|
-40 do +75°C [ -40 do +167°F]
+55°C / 140 W przy +75°C
|
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxWxG] / Waga |
39,0 x 88,5 x 149 mm [1,54 x 3,48 x 5,87 cala] / 0,5 kg [1,1 funta] |
