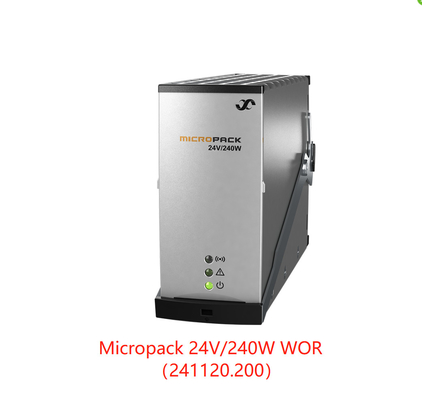

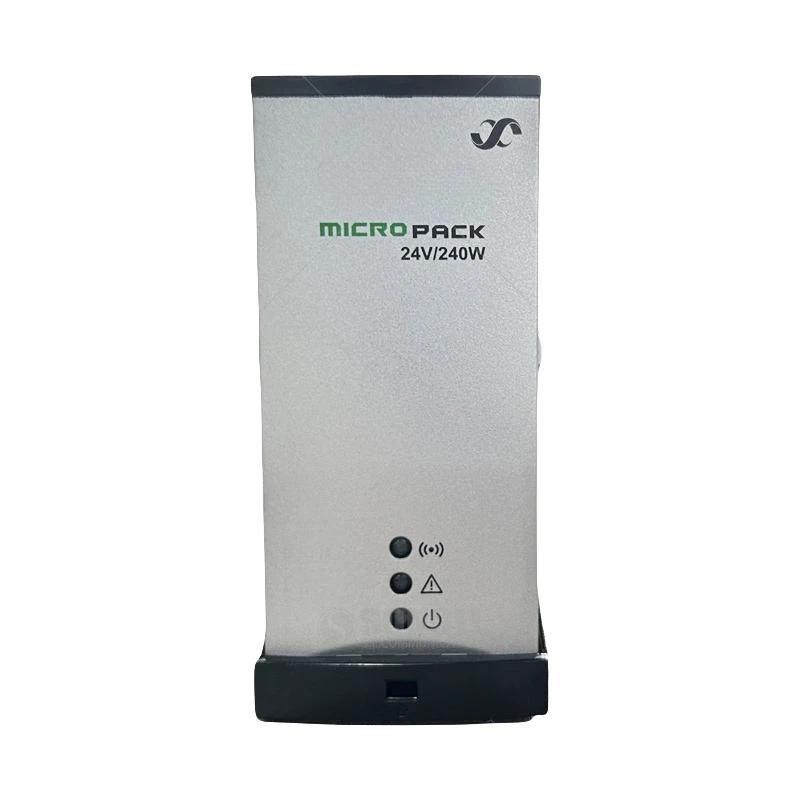

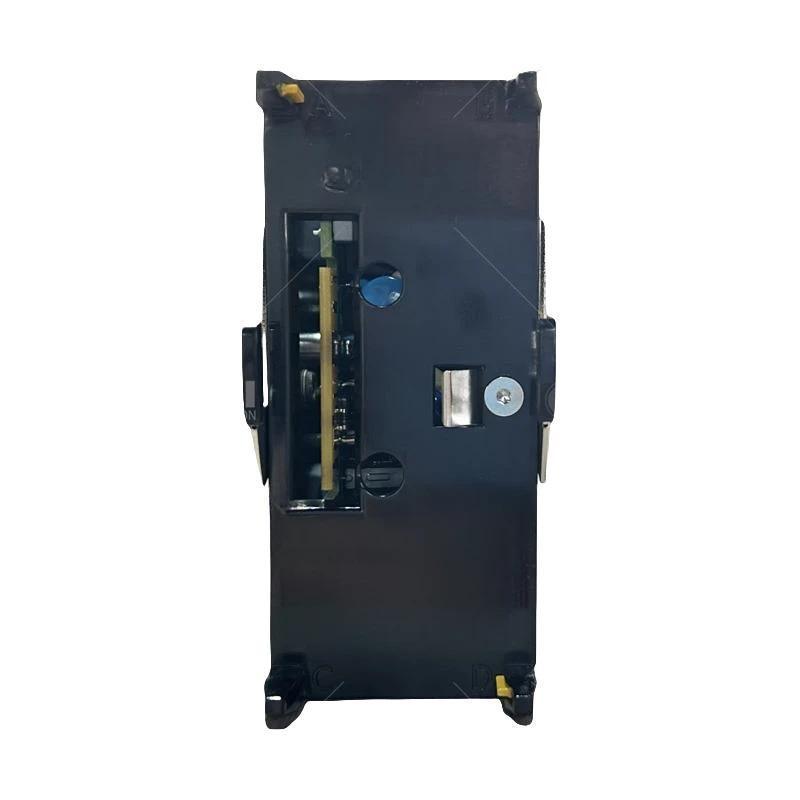

| Model |
12 V / 120 W |
24 V / 240 W |
48 V / 250 W |

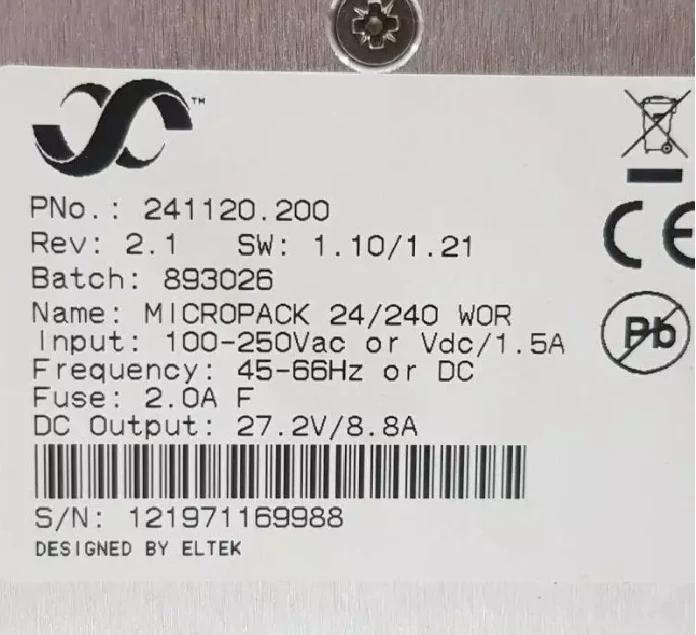

| Numer części |
241120.300 |
241120.200 |
241120.100 |
| DANE WEJŚCIOWE |
|
|
|
| Zakres napięcia |
85 - 300 V AC/DC 1) |
| Zakres napięcia (nominalny) |
130–275 V AC/DC |
185–275 V AC/DC 1) |
| Częstotliwość |
0–66 Hz 1) |
| Maksymalny prąd, wejście 230 V/ogółem (boost) |
0,6 A / 2,0 A |
1,2 A / 2,0 A |
1,2 A / 1,9 A |
| Maksymalny prąd upływu |
2,0 mA (@ 250 V AC/ 50 Hz) |
| Współczynnik mocy |
0,97 (@ 70 - 100% obciążenia) |
0,98 (@ 55 - 100% obciążenia) |
0,98 (@ 50 - 100% obciążenia) |
| THD przy 230 VAC) |
< 5% (@ 80 - 100% obciążenia) |
< 5% (@ 50 - 100% obciążenia) |
< 5% (@ 50 - 100% obciążenia) |
| Ochrona |
Warystor do ochrony przed stanami przejściowymi, bezpiecznik w obu liniach (2x 2,0 A), wyłączenie powyżej 300 V AC/DC |
| DANE WYJŚCIOWE |
|
|
|
| Domyślne napięcie |
13,6 V prądu stałego |
27,2 V prądu stałego |
53,5 V prądu stałego |
| Zakres napięcia |
10,7–18,0 V prądu stałego |
21,5–36 V prądu stałego |
43,5–57,6 V prądu stałego |
| Zakres napięcia bez sterownika |
10,7–15,0 V prądu stałego |
21,5–30 V prądu stałego |
43,5–57,6 V prądu stałego |
| # Obsługiwane ogniwa Pb (1,8–2,4 V DC/ogniwo) |
6 - 7 |
12 - 15 |
24 |
| # Obsługiwane ogniwo NiCad (1,05 - 1,65 V DC/ogniwo) |
10 - 11 2) |
20 - 222) |
- |
| Moc maksymalna, nominalna / wzmocnienie 60 s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Maksymalny prąd, @12/24/48V DC / boost / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Bieżące udostępnianie |
±5% maksymalnego prądu od 10 do 100% obciążenia |
| Statyczna regulacja napięcia ± |
0,5% od 10% do 100% obciążenia i nominalnego wejścia |
| Dynamiczna regulacja napięcia |
± 5% < 10 ms, krok obciążenia 10% do 90% lub odwrotnie przy nominalnym napięciu wyjściowym |
| Czas podtrzymania, domyślne napięcie i pełna moc |
20 ms, V OUT > 10,7 VDC |
20 ms, VOUT > 21,5 VDC |
20 ms, VOUT > 43 VDC |
| Tętnienie i szum, 30 MHz bw / psofometryczny |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Ochrona |
Wyłączenie przepięciowe, zabezpieczenie przed zwarciem, wysoka temperatura, ograniczenie prądu rozruchowego typu hot plug-in, bezpiecznik |
| INNE SPECYFIKACJE |
|
|
|
| Wydajność przy nominalnym wejściu/wyjściu, wartości szczytowej/zakresu |
89,5% / >88%, obciążenie 50-100%. |
93,0% / >92%, obciążenie 50-100%. |
93,6% / >93%, obciążenie 50-100%. |
| Izolacja |
3,0 kVAC – wejście i wyjście, 1,5 kV AC – masa wejściowa, 0,5 kV DC – masa wyjściowa |
| Alarmy: Czerwona dioda LED włączona |
Wyłączenie z powodu niskiego napięcia zasilania, Wyłączenie z powodu wysokiej i niskiej temperatury, Awaria prostownika, Wyłączenie z powodu przepięcia na wyjściu, Awaria wentylatora, Alarm niskiego napięcia, Awaria magistrali CAN |
| Ostrzeżenia: żółta dioda LED jest włączona |
Prostownik w trybie zmniejszania mocy, Aktywowany zdalny limit prądu akumulatora, Napięcie wejściowe poza zakresem, miga w przypadku przepięcia |
| Normalny (moduł pracuje): Zielona dioda LED „włączona” |
|
| Wyjście alarmowe (izolowane) |
NO (+zacisk dodatni), COM (zacisk -ujemny). Maks. 60 V / 100 mA |
| MTBF (Telcordia SR-332 wydanie I metoda III (a)) |
>480 000h (@T OTOCZENIA= 25°C) |
>480 000h (@T OTOCZENIA= 25°C) |
>500 000h (@T OTOCZENIA= 25°C) |
| Temperatura robocza (5–95% wilgotności względnej bez kondensacji) Moc wyjściowa spada powyżej temp./do |
-40 do +70°C [ -40 - +158°F]
+55°C / 50 W przy +70°C
|
-40 do +60°C [-40 do +142°F]
+45°C / 80W @ +60°C
|
-40 do +75°C [ -40 do +167°F]
+55°C / 140 W @ +75°C
|
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH, bez kondensacji |
| Wymiary [SxWxG] / Waga |
39,0 x 88,5 x 149 mm [1,54 x 3,48 x 5,87 cala] / 0,5 kg [1,1 funta] |
| STANDARDY PROJEKTOWANIA |
|
| Bezpieczeństwo elektryczne |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Harmoniczne sieci |
EN 61000 -3-2 |
| Środowisko |
ETSI EN 300 019: 2 -1 (klasa 1.2), 2-2 (klasa 2.3) i 2-3 (klasa 3.2)
ETSI EN 300 132-2
2002/95/WE (RoHS) i 2002/96/WE (WEEE)
|
|
Zgodność morska
(Klasa EMC B z filtrem AC)
|
Zasady DnV dotyczące klasyfikacji statków, jednostek szybkich i lekkich oraz standardy DnV Offshore |
|
1) Obsługa DC dla 241120.200 z podstawowym oprogramowaniem sprzętowym 404088.009 (z wersji HW 1.2) i 241120.100 z wersji HW 2
2) 11/22 ogniw z maksymalnym napięciem boost 1,636 V DC/ogniwo
3) Funkcja szybkiego wyłączenia, jeśli V OUT = 5 VDC, generowany jest impuls prądowy o długości 35 ms, aby pomóc w wyłączeniu bezpiecznika/MCB na zwartej gałęzi
4) Tylko 12 V i 24 V
|
