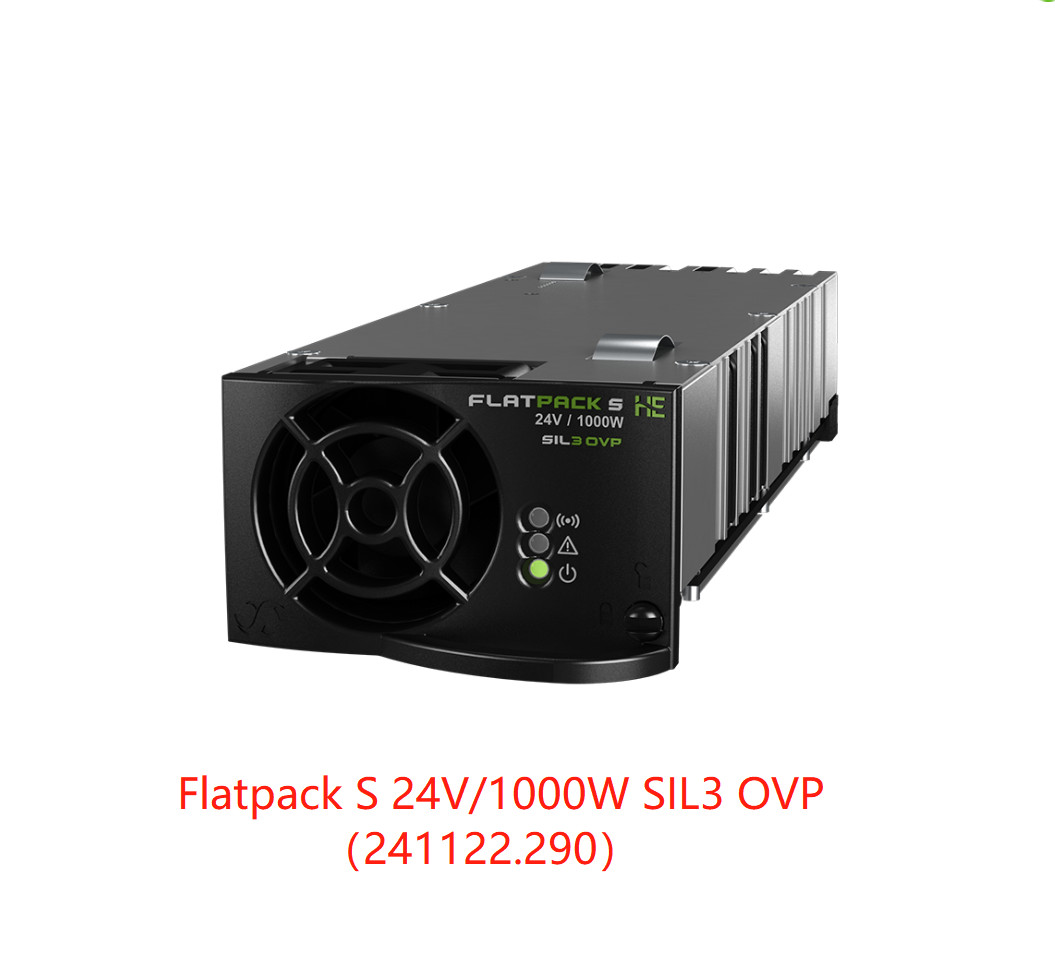

| Model |
24/ 1000 SIL3 OVP |
| Numer części |
241122.290 |
| Wprowadzenie danych |
| napięcie (nazywne) |
230 V prądu przemiennego i stałego |
| napięcie (pełna moc) |
185 - 275 V prądem bieżącym |
| napięcie (pełna moc, zmniejszony współczynnik mocy) |
275 - 305 V prądem bieżącym |
| napięcie (spadek mocy, linearne obniżenie mocy) |
85 - 185 V prądem bieżącym |
| Częstotliwość (nazwa / zakres) |
45 - 66 Hz / 0 Hz |
| Prąd (maksymalny) |
5.9 RMS |
| Wskaźnik mocy |
> 0,99 przy obciążeniu 50% lub większym |
| Ochrona |
Zabezpieczenie i wyłączenie powyżej 305 V AC / 300 V DC i poniżej 85 V AC / DC |
| Wynik DATA |
| napięcie (default) |
260,7 V prądu stałego |
| napięcie (zakładany zakres) |
21.5 - 28 V prądu stałego |
| Moc (maksymalna) @ wejście nominalne |
1000 W |
| Moc @ 85 VAC |
420 W |
| Prąd (maksymalny) @ wejście nominalne |
41.7 A (@V OUT < 24 VDC) |
| Podział prądu (10 - 100% obciążenia) |
± 5% maksymalnego prądu od 10 do 100% obciążenia |
| Regulacja napięcia statycznego (10 - 100% obciążenia) |
± 0,5% |
| Regulacja napięcia dynamicznego |
± 5,0% dla 10-90% lub 90-10% zmienności obciążenia, czas regulacji < 50 ms |
| /Czas wstrzymania. |
> 20 ms; napięcie wyjściowe > 41 V DC |
| Ripple |
< 200 mV od szczytu do szczytu, szerokość pasma 30 MHz |
| Ochrona |
Dioda blokująca lub blokująca, zabezpieczenie przed zwarciem i ochrona przed wysoką temperaturą |
| Ochrona przed nad napięciem, parametry SIL3 |
• Poziom ochrony: 30V • PFD = TBS
• Próbka w czasie: 15 lat • SFF = TBS
• Obsługuje awarię dwóch komponentów
|
| Inne specyfikacje |
| Wydajność @ nominalny wpis |
920,50 % |
| Izolacja |
3.0 kVAC - wejście do wyjścia, 1,5 kV AC - wejście do ziemi i 0,5 kV DC - wyjście do ziemi |
| Alarm: czerwona dioda LED |
Niedobry wyłączenie zasilania, wyłączenie wysokiej i niskiej temperatury, awaria napędu napędowego, nad napięciem
wyłączenie przy wyjściu, awaria wentylatora, alarm niskiego napięcia, awaria połączenia CAN
|
| Ostrzeżenia: żółta dioda LED |
Sprostownik w trybie obniżenia mocy, Aktywowany limit prądu baterii zdalnej
zasięg, migający przy nad napięciu
|
| Normalne działanie: zielona dioda LED |
| Potencjalny przekaźnik alarmowy (zwykle otwarty) |
Otwiera się w przypadku alarmu, awarii sieci i > 40% obciążenia (zapewnia redundancję w systemie 1+1), gdy
nie podłączony do sterownika
|
| Normalne (funkcja modułu): zielona dioda LED "włączona" |
| Hałas akustyczny |
< 46dBA przy nominalnym wejściu i pełnym obciążeniu |
| MTBF (Telcordia SR-332 Problem I metoda III lit. a)) |
> 300 000 (@ Temperatura: 25 °C) |
| Temperatura pracy |
-40 do +85°C ( -40 do +185°F), wilgotność 5 - 95% RH nie kondensacyjna
Prędkość mocy wyjściowej jest liniowa od 1000 W @ 45 °C (113 °F) do 400 W @ 85 °C ((185 °F)
|
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH nie kondensacyjna |
| Wymiary [WxHxD] / Waga |
72 x 41,5 x 210 mm (2,83 x 1,63 x 8,27 ‰) / < 1 kg (2 lb) |
| STANDARDY projektowe |
| Bezpieczeństwo elektryczne |
UL 60950-1, EN 60950-1, IEC 61508 |
| Marynarka |
DNV-OS-D202, rozdział 2 sekcja 4 (DNV2.4): Temperatura Cl.B, wilgotność Cl.B, wibracje Cl.A, EMC Cl.B1) IEC 60945-4 edycja |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
Część 15 podczęść 109 FCC
|
| Środowisko |
ETSI EN 300 019: 2-1 (klasa 1.2), 2-2 (klasa 2.3) i 2-3 (klasa 3.2)
Zgodne z przepisami RoHS (2011/65/UE) i WEEE (2002/96/WE)
|
| 1) Klasa B wymaga zewnętrznego filtra na wejściu (p/ n 241120.930) |
