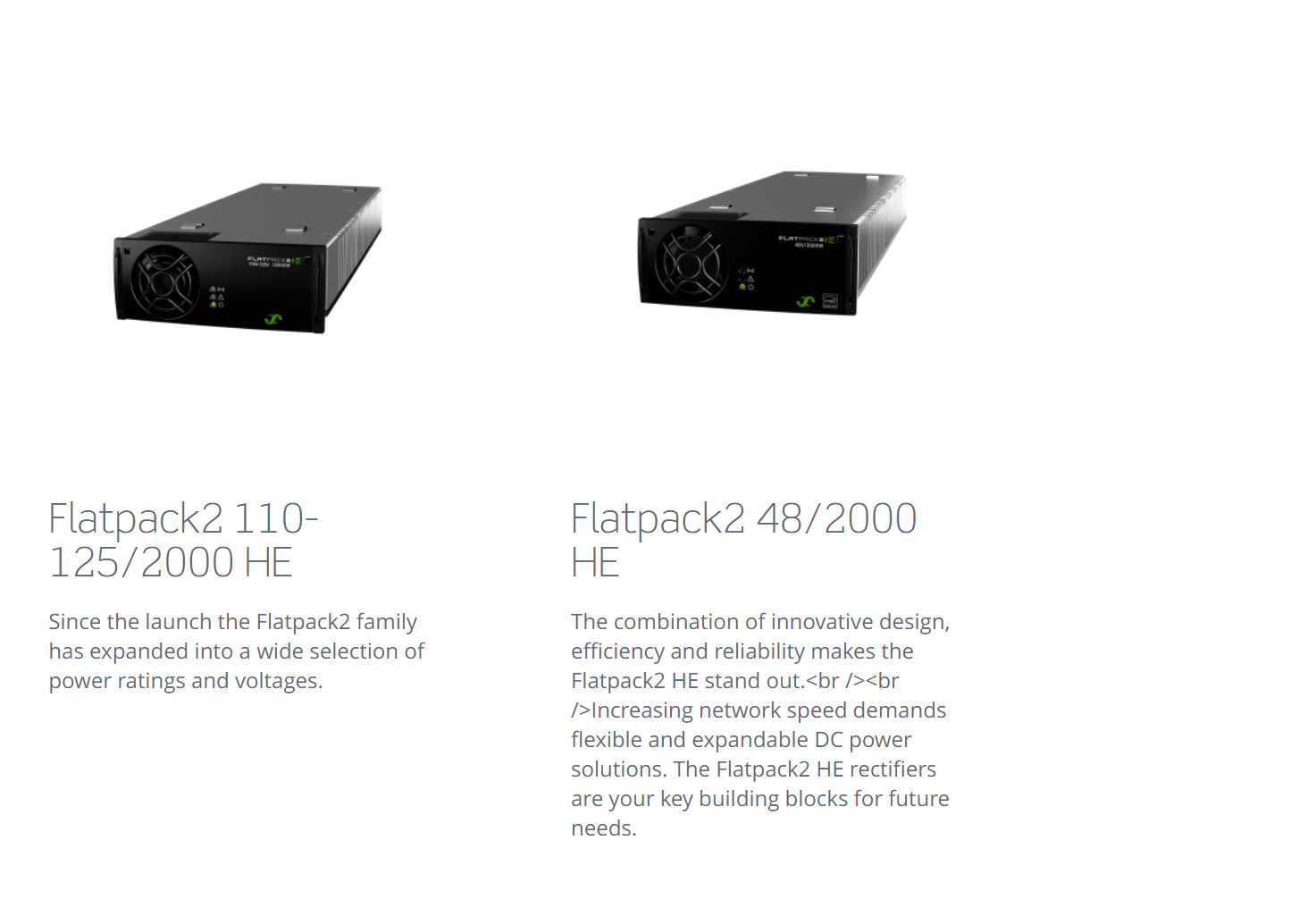

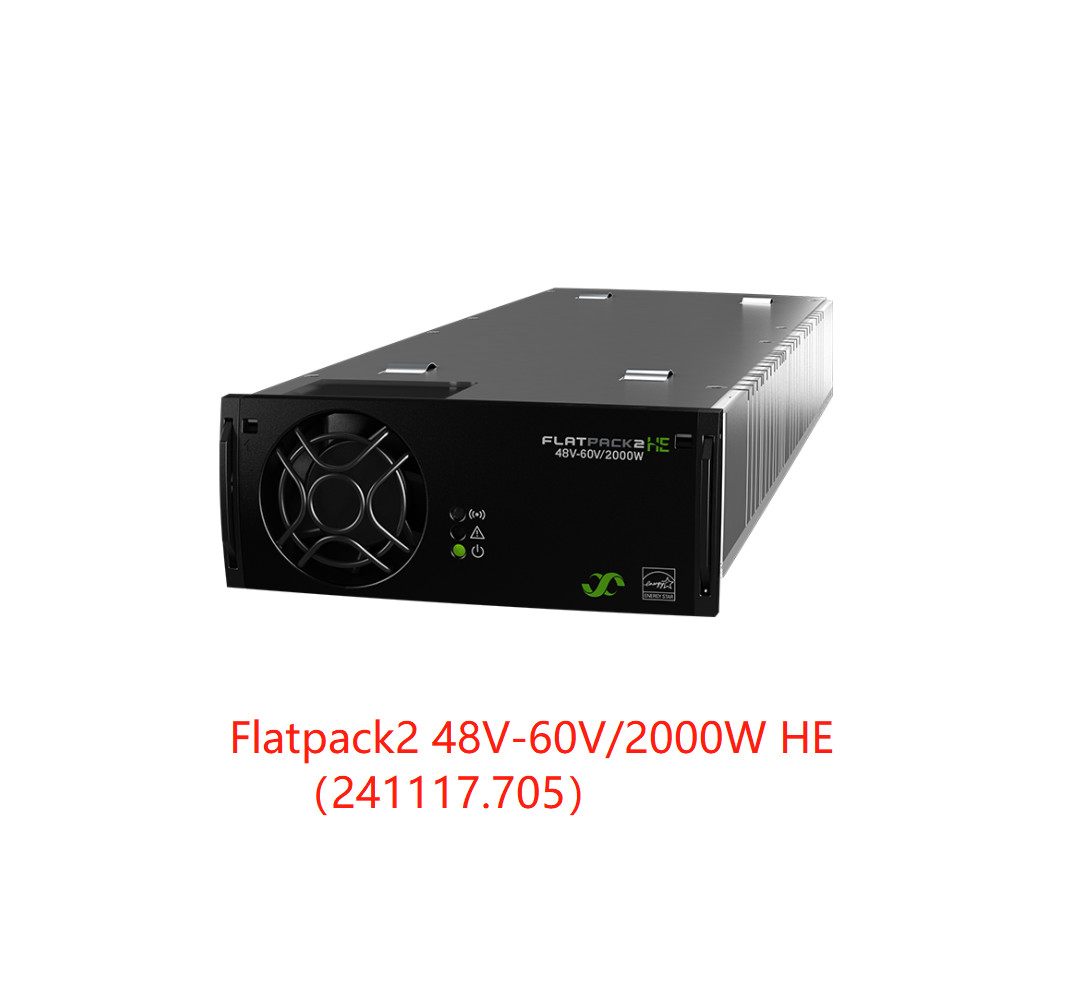

Od czasu premiery rodzina Flatpack2 rozszerzyła się o szeroki wybór mocy i napięć.Flatpack2 48V-60V/2000W HE jest ekonomicznym prostownikiem dla 48V i 60V systemów akumulatorów ołowiano-kwasowych oraz 48V NiCad.
| |

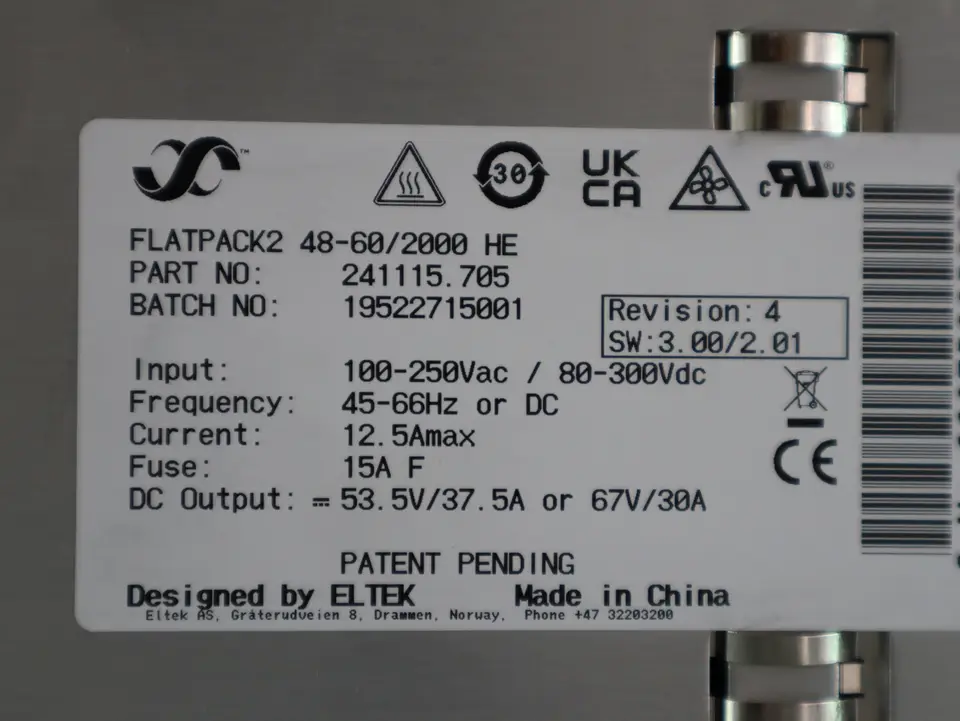

| Model 48-60/2000 HE |
| Część numer 241115.705 |
| Wprowadzenie danych |
| Napęd (nazywny) 185 - 275 VKlimatyzator/ 185 - 275 VD.C. |
| Napięcie (zakres pracy) 85 - 300 VKlimatyzator/ 80 - 300 VD.C. |
| Prąd (maksymalny) @ wejście nominalne, pełne obciążenie 11,6 ARMS |
| Częstotliwość 45 - 66 Hz / 0 Hz |
| Współczynnik mocy > 0,99 przy obciążeniu 50% lub większym |
| THD < 5% przy obciążeniu 100% |
| Zapewnienie bezpieczeństwa w systemie L & N, Varistor, wyłączenie, gdy napięcie wejściowe jest poza zakresem pracy |
| Wynik DATA |
| napięcie (default)1)53.5 VD.C.(67 V)D.C.w trybie 60 V) |
| napięcie (zakładany zakres)1)39.9 - 72 VD.C. |
| Moc (maksymalna) @ wejście nominalne 2000 W (@V)WYJEDNIE≥ 48VD.C.) |
| Moc @ 85 VAC 750 W |
| Prąd (maksymalny) @ wejście nominalne 41,6 A (@V)WYJEDNIE< 48 VD.C.) |
| Czas trwania, moc wyjściowa 1500 W > 20 ms; napięcie wyjściowe > 53,5 VD.C.(tryb 60V) |
| Podział prądu (10-100% obciążenia) ±5% maksymalnego prądu od 10 do 100% obciążenia |
| Regulacja napięcia statycznego (10-100% obciążenia) ±0,5% |
| Dynamiczna regulacja napięcia ±5,0% dla 10-80% lub 80-10% zmienności obciążenia, czas regulacji < 50 ms |
| Ruch i hałas < 150 mVPP, szerokość pasma 30 MHz / < 2 mVRMSpsopometryczne |
| Ochrona bezpieczników, zabezpieczenie przed zwarciem, ochrona przed wysoką temperaturą, wyłączenie nad napięciem |
| Inne specyfikacje |
| Skuteczność 96,2 % |
| Izolacja 3,0 kVKlimatyzator- wejście do wyjścia, 1,5 kVKlimatyzator- wejście na ziemię, 500 VD.C.- wyjście na Ziemię |
Wyłączenie niskiego / wysokiego napięcia wejściowego, wyłączenie wysokiej / niskiej temperatury, korektor Alarmy: Niewydolność czerwonej diody LED, wyłączenie na wyjściu przez nad napięcie, awaria wentylatora, alarm niskiego napięcia wyjściowego, awaria połączenia CAN |
Sprostownik w trybie obniżania mocy, ograniczenie prądu wyjściowego na odległość aktywowane, wejście Ostrzeżenia: żółte światło LED w napięciu poza zasięgiem, migające przy nad napięciu, utrata komunikacji z CAN kontroler |
| Normalne działanie: zielona dioda LED |
| MTBF (Telcordia SR-332 Iss.I metoda III (a)) > 350 000 (@ Tśrodowisko: 25 °C) |
| Temperatura pracy (5-95% RH n.s. hum.) -40 do + 75°C [-40 do +167°F] |
| Maksymalna moc wyjściowa powyżej temp / do 45°C [113°F] / 1200W @ 75°C[167°F] |
| Temperatura przechowywania -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH nie kondensująca |
| Wymiary [WxHxD] / Waga 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,950 kg (4,3 funtów) |
| STANDARDY projektowe |
| Bezpieczeństwo elektryczne EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1 |
| DNVGL-CG-03392) |
ETSI EN 300 019: 2-1 (klasa 1.2) i 2-2 (klasa 2.3)
Środowisko 2011/65/UE (RoHS) i 2012/19/UE (WEEE) Normalne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.2. inne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.3, należy poinformować |
1) Ustawienie OVS z trybu wyboru sterownika: OVS≤59,5V = 48V (42-58V), 59,5V2) Dotyczy wyłącznie części nr 241115.705M |
