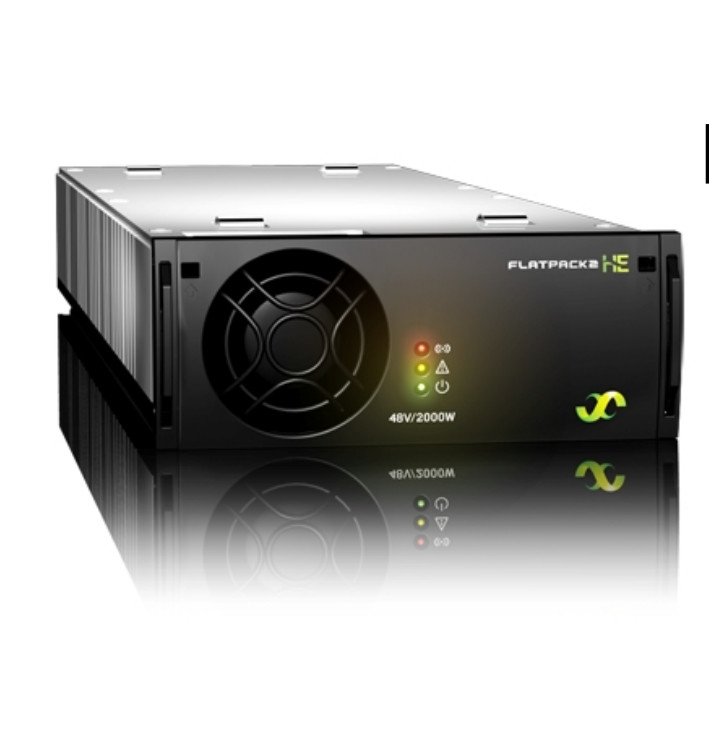

Moduł prostownikowy Eltek Flatpack2 48/2000HE 48V 2000W wysoka sprawność (Nr części 241115.105)
Flatpack2 48/2000 HE
Połączenie innowacyjnego designu, wydajności i niezawodności sprawia, że Flatpack2 HE wyróżnia się na tle konkurencji.
Zwiększająca się prędkość sieci wymaga elastycznych i rozbudowywalnych rozwiązań zasilania prądem stałym. Prostowniki Flatpack2 HE to kluczowe elementy konstrukcyjne dla przyszłych potrzeb.
Najbardziej niezawodny prostownik o wysokiej sprawności w branży!
Dzięki sprawności do 96,5%, straty zostały zredukowane o 50% w porównaniu do obecnego standardu branżowego. Z globalnej perspektywy, biorąc pod uwagę wysokie zużycie energii w branży telekomunikacyjnej, ten przełom technologiczny nie tylko obniża koszty operacyjne dla operatorów, ale może również mieć znaczący wpływ na środowisko.
Kluczowe cechy
- Wysoka gęstość mocy, do 33 W/cal3
- Wysoka sprawność
- Sprawdzona niezawodność
- Elastyczność zastosowań 2kW-3MW
- Zgodność z globalnymi standardami
- Opatentowana technologia HE
Parametry:
|
| Model |
48V / 2000W HE |
48V / 3000W HE |
| Numer części |
241115.105 |
241119.105 |
| DANE WEJŚCIOWE |
| Napięcie (nominalne) |
185 - 275 VAC / 185 - 275 VDC |
176 - 277 VAC |
| Napięcie (zakres) |
85 - 300 VAC / 85 - 275 VDC |
85 - 305 VAC |
| Częstotliwość |
45 - 66 Hz, 15-18.5 Hz1) / 0 Hz |
45 - 66 Hz |
| Prąd (maksymalny) @ wejście nominalne, pełne obciążenie |
11.6 ARMS |
19.2 ARMS |
|
Zabezpieczenia
|
Bezpiecznik w obu liniach Waristor dla ochrony przed przepięciami Odłączenie powyżej 300 VAC/DC |
Bezpiecznik w obu liniach Waristor dla ochrony przed przepięciami
Odłączenie powyżej 305 VAC
|
| DANE WYJŚCIOWE |
| Napięcie (domyślne) |
53.5 VDC |
| Napięcie (zakres regulacji) |
43.5 - 57.6 VDC |
43.2 - 582) VDC |
| Moc (maksymalna) |
2000 W |
3000 W |
| Moc @ 85 VAC |
850 W |
1380 W |
| Prąd (maksymalny) @ wejście nominalne, pełne obciążenie |
41.7 A |
62.5 A |
| Tętnienia, pasmo 30MHz |
< 100 mVpp |
< 150 mVpp |
| Szumy psometryczne |
< 2 mVRMS |
< 2 mVRMS |
| Statyczna regulacja napięcia |
±0.5% dla obciążenia 10 - 100% |
| Dynamiczna regulacja napięcia |
±5.0% dla wariacji obciążenia 10-90% lub 90-10%, czas regulacji< 50ms |
| Zabezpieczenia |
Bezpiecznik, Zabezpieczenie przed zwarciem, Ochrona przed wysoką temperaturą, Ograniczenie prądu rozruchowego przy podłączaniu na gorąco |
| INNE SPECYFIKACJE |
| Sprawność @ wejście nominalne |
96 % |
|
Izolacja
|
4.0 kVDC - wejście do wyjścia, 2.5 kVDC - wejście do ziemi, 710 VDC - wyjście do ziemi |
5.0 kVDC - wejście do wyjścia, 2.5 kVDC - wejście do ziemi, 710 VDC - wyjście do ziemi |
| Alarmy: Czerwona dioda LED 'włączona' |
Wyłączenie przy niskim napięciu sieci, Wyłączenie przy wysokiej i niskiej temperaturze, Awaria prostownika, Wyłączenie nadnapięciowe na wyjściu, Awaria wentylatora, Alarm niskiego napięcia, Awaria magistrali CAN |
| Ostrzeżenia: Żółta dioda LED 'włączona' |
Prostownik w trybie obniżonej mocy, Aktywowany zdalny limit prądu akumulatora, Napięcie wejściowe poza zakresem, migające przy przepięciu |
| Normalny (moduł działa): Zielona dioda LED 'włączona' |
| MTBF (Telcordia SR-332 Issue I metoda III (a)) |
>350 000 (@ Totoczenia : 25 °C) |
>300 000 (@ Totoczenia : 25 °C) |
| Temperatura pracy |
-40 do +75°C (-40 do +167°F)4), wilgotność 5 - 95% RH bez kondensacji |
| Obniżanie mocy ze względu na temperaturę |
>55°C (131°F), 1200W @ 75°C (167°F) |
>55°C3) (131°F), 2100W @ 75°C (167°F)4) |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary[SxWxG] / Waga |
109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.95 kg (4.3 lbs) |
| NORMY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, IEC 60950-1:2005+A2:2013 UL 62368-1:2019 , CSA C22.2 No.62368-1:2019 |
| EMC |
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019, EN 61000-3-2:2019, ETSI EN 300 386 V.2.2.0:2020, Telcordia NEBS GR1089 CORE |
| Morski |
DNVGL-CG-0339 |
- |
|
Środowisko
|
ETSI EN 300 019: 2-1 (Klasa 1.2) & 2-2 (Klasa 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.2. Inne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.3, muszą być podane
|
|
1) obniżanie mocy, maksymalnie 1000W @ 230Vac 16 2/3 Hz
2) 57.6V dla rewizji HW ≤ 5
|
3) 3kW: od rewizji HW 6: wyłączenie przy 95°C z obniżeniem mocy do ~1000W |
