| Model |
48V / 2000W HE |

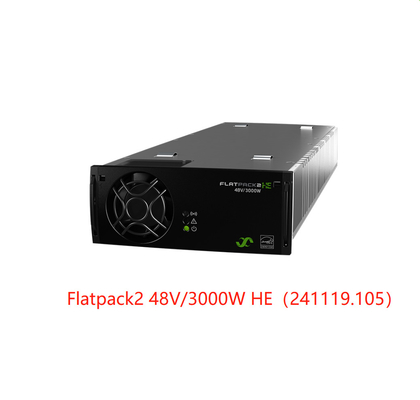

48V / 3000W HE |
| Numer części |
241115.105 |
241119.105 |
| DANE WEJŚCIOWE |
| Napięcie (nominalne) |
185 - 275 VAC/ 185 - 275 VDC |
176 - 277 VAC |
| Zakres napięcia) |
85 - 300 VAC/ 85 - 275 VDC |
85 - 305 VAC |
| Częstotliwość |
45-66 Hz, 15-18,5 Hz1)/ 0 Hz |
45 - 66 Hz |
| Prąd (maksymalny) @ wejście nominalne, pełne obciążenie |
11,6 ARMS |
19,2 rokuRMS |
|
Ochrona
|
Bezpiecznik w obu liniach Warystor do ochrony przed przepięciami Odłącz powyżej 300 VAC/DC |
Bezpiecznik w obu liniach Warystor do ochrony przed przepięciami
Odłącz powyżej 305 VAC
|
| DANE WYJŚCIOWE |
| Napięcie (domyślne) |
53,5 VDC |
| Napięcie (regulowany zakres) |
43,5 - 57,6 VDC |
43,2 - 582)VDC |
| Moc (maksymalna) |
2000 W |
3000W |
| Moc przy 85 VAC |
850W |
1380 W |
| Prąd (maksymalny) @ wejście nominalne, pełne obciążenie |
41,7 roku |
62,5 A |
| Ripple, przepustowość 30 MHz |
< 100 mVpp |
< 150 mVpp |
| Szum psychometryczny |
< 2 mVRMS |
< 2 mVRMS |
| Statyczna regulacja napięcia |
±0,5% dla obciążenia 10–100% |
| Dynamiczna regulacja napięcia |
±5,0% dla 10-90% lub 90-10% zmian obciążenia, czas regulacji <50ms |
| Ochrona |
Bezpiecznik, odporny na zwarcie, ochrona przed wysoką temperaturą, ograniczenie prądu rozruchowego hot plug-in |
| INNE SPECYFIKACJE |
| Sprawność przy nominalnym wejściu |
96% |
|
Izolacja
|
4,0 kVDC- wejście do wyjścia, 2,5 kVDC- wejście do ziemi, 710 VDC- wyjście do ziemi |
5,0 kVDC- wejście do wyjścia, 2,5 kVDC- wejście do ziemi, 710 VDC- wyjście do ziemi |
| Alarmy: czerwona dioda „włączona” |
Wyłączenie z powodu niskiego napięcia zasilania, Wyłączenie z powodu wysokiej i niskiej temperatury, Awaria prostownika, Wyłączenie z powodu przepięcia na wyjściu, Awaria wentylatora, Alarm niskiego napięcia, Awaria magistrali CAN |
| Ostrzeżenia: żółta dioda LED „włączona” |
Prostownik w trybie obniżenia mocy, Zdalne ograniczenie prądu akumulatora aktywowane, Napięcie wejściowe poza zakresem, miga przy przepięciu |
| Normalny (moduł działa): Zielona dioda LED „włączona” |
| MTBF (Telcordia SR-332 Wydanie I metoda III (a)) |
>350 000 (@Totoczenia: 25 °C) |
>300 000 (@Totoczenia: 25 °C) |
| Temperatura robocza |
-40 do +75°C (-40 do +167°F)4), wilgotność 5 - 95% RH bez kondensacji |
| Obniżenie temperatury |
>55°C (131°F), 1200W @ 75°C (167°F) |
>55°C3)(131°F), 2100W @ 75°C (167°F)4) |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxWxG] / Waga |
109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 funta) |
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, IEC 60950-1:2005+A2:2013 UL 62368-1:2019, CSA C22.2 nr 62368-1:2019 |
| EMC |
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019, EN 61000-3-2:2019 , ETSI EN 300 386 V.2.2.0:2020, Telcordia NEBS GR1089 CORE |
| Morski |
DNVGL-CG-0339 |
- |
|
Środowisko
|
ETSI EN 300 019: 2-1 (klasa 1.2) i 2-2 (klasa 2.3) UE 2015/863 (RoHS) i 2012/19/UE (WEEE)
Normalne warunki pracy zgodnie z normą IEC 62040-5-3:2016, punkt 4.2.Należy poinformować o innych warunkach pracy zgodnie z normą IEC 62040-5-3:2016, paragraf 4.3
|
|
1) obniżenie mocy, maksymalnie 1000W @ 230Vac 16 2/3 Hz
2) 57,6 V dla wersji HW ≤ 5
|
3) 3kW: od wersji HW 6: wyłączenie w temperaturze 95°C z obniżeniem mocy znamionowej do ~1000W |
