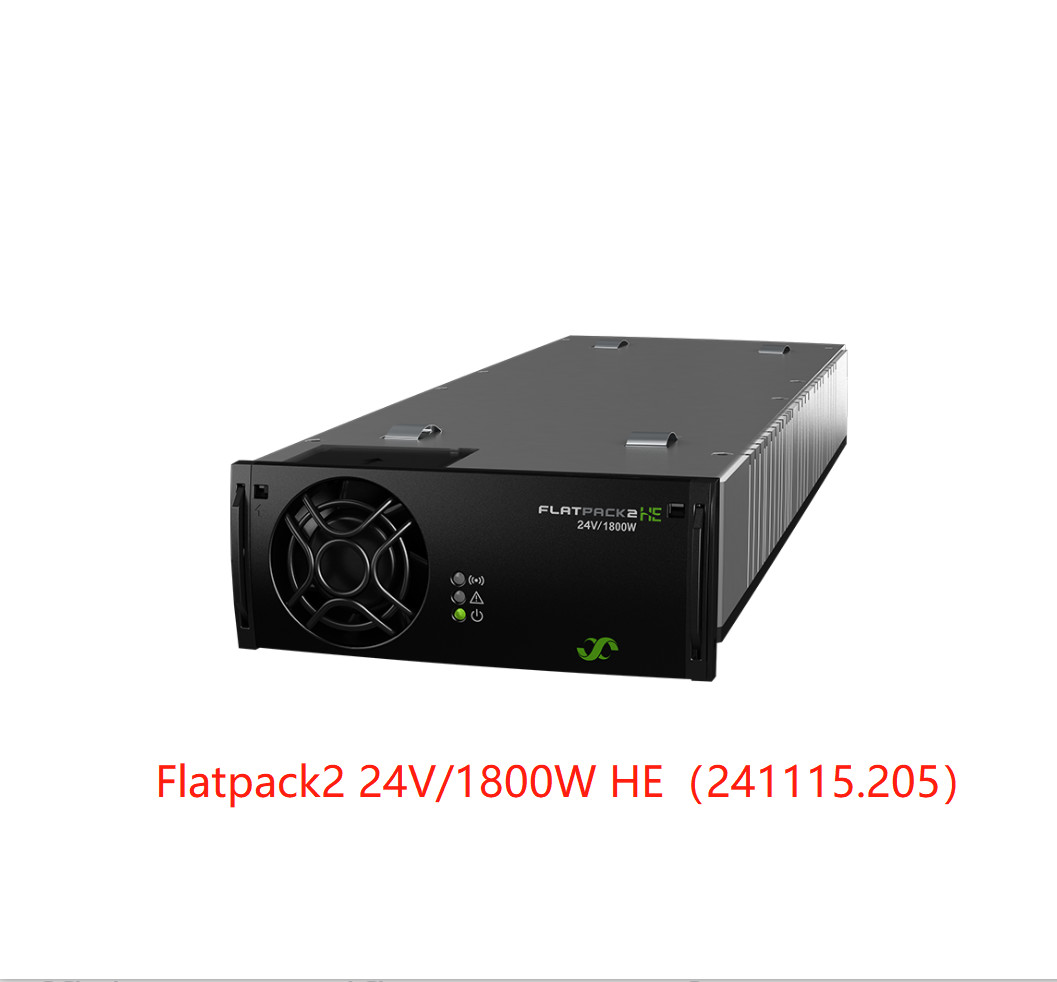

| Model |
24/1800 HE |
| Numer części |
241115.205 |
| Wprowadzenie danych |
| napięcie (nazywne) |
185 - 275 VKlimatyzator/ 185 - 300 VD.C. |
| napięcie (zakres) |
85 - 300 VKlimatyzator/ 85 - 300 VD.C. |
| Częstotliwość |
45 - 66 Hz, 15-18,5 Hz1) / 0 Hz |
| Prąd (maksymalny) @ wejście nominalne, pełne obciążenie |
11.25 AD.C. |
| Wskaźnik mocy |
0.99 (@ 50-100% obciążenia) |
| THD (@ 230 V)Klimatyzator) |
< 4 % (@ pełnego obciążenia) |
| Ochrona |
bezpiecznik w obu liniach, varistor dla ochrony przejściowej, wyłączenie, gdy VINjest poza zasięgiem |
| Wynik DATA |
| napięcie (default) |
260,75 VD.C. |
| napięcie (zakładany zakres) |
210,75 - 28,8 VD.C. |
| Maksymalna moc, wejście nominalne |
1800 W |
| Maksymalna moc, zredukowana @VIN= 85 VD.C. |
750 W |
| Maksymalny prąd, @VWYJEDNIE≤ 24 VD.C. |
75 A |
| Czas trwania, napięcie domyślne i obciążenie 1000 W |
20 ms, VWYJEDNIE> 21 VD.C. |
| Aktualne dzielenie |
± 5% maksymalnego prądu od 10 do 100% obciążenia |
| Regulacja napięcia statycznego (10-100% obciążenia) |
±0,5% od obciążenia 10 - 100% i zasilania nieograniczonego przez panele fotowoltaiczne |
| Dynamiczna regulacja napięcia |
± 5,0% dla 10-90% lub 90-10% zmienności obciążenia, czas regulacji < 50 ms |
| Ripple |
< 250 mVPP, szerokość pasma 30 MHz |
| Hałas psopometryczny |
< 2 mVRMS |
| Ochrona |
Wyłączenie przez nad napięcie, zabezpieczenie przed zwarciem, wysoka temperatura, ograniczanie prądu wchodzącego z gorącego wtykacza |
| Inne specyfikacje |
| Maksymalna wydajność |
95 % |
| Izolacja |
3 kVKlimatyzatorWpływ i wyjście 1,5 kVKlimatyzator D.C.Wydobycie ziemi |
| Alarmy (czerwona dioda LED) |
Niedobry wyłączenie zasilania, wyłączenie wysokiej i niskiej temperatury, awaria naprawcy, wyłączenie nad napięciem na wyjściu, awaria wentylatora, alarm niskiego napięcia, awaria kanału CAN |
| Ostrzeżenia (żółta dioda LED) |
Sprostownik w trybie obniżenia mocy, zdalne baterie ograniczenie prądu aktywowane, napięcie wejściowe poza zasięgiem, migające przy nad napięciu |
| Normalne (zielona dioda LED) |
Wprowadzenie i wyjście OK |
| MTBF (Telcordia SR-332 Iss.I metoda III lit. a)) |
>300 000 (@ Tśrodowisko: 25 °C) |
| Temperatura pracy (5-95% RH bez kondycji) |
- 40 - 75°C [-40 - 167°F] |
| Maksymalna moc wyjściowa powyżej temp / to |
45°C [+113°F] / 1200W |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH nie kondensacyjna |
| Wymiary [WxHxD] / Waga |
109 x 41,0 x 327 mm [4,25 x 1,61 x 13 ¢] / 1,950 kg [4,3 funtów] |
| STANDARDY projektowe |
| Bezpieczeństwo elektryczne |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
| EMC |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010
IEC 61000-6-5:2015, EN 300 386:v2.1.1, FCC CFR 47 część 15:2008
|
|
Środowisko
|
ETSI EN 300 019: 2-1 (klasa 1.2) & 2-2 (klasa 2.3) 2011/65/UE (RoHS) & 2012/19/UE (WEEE)
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 pkt 4.2. Inne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.3, należy poinformować
|
| 1) Maksymalna moc zmniejszona do 1000W @ 230Vac & 16 2/3Hz wejścia |
