| Model |

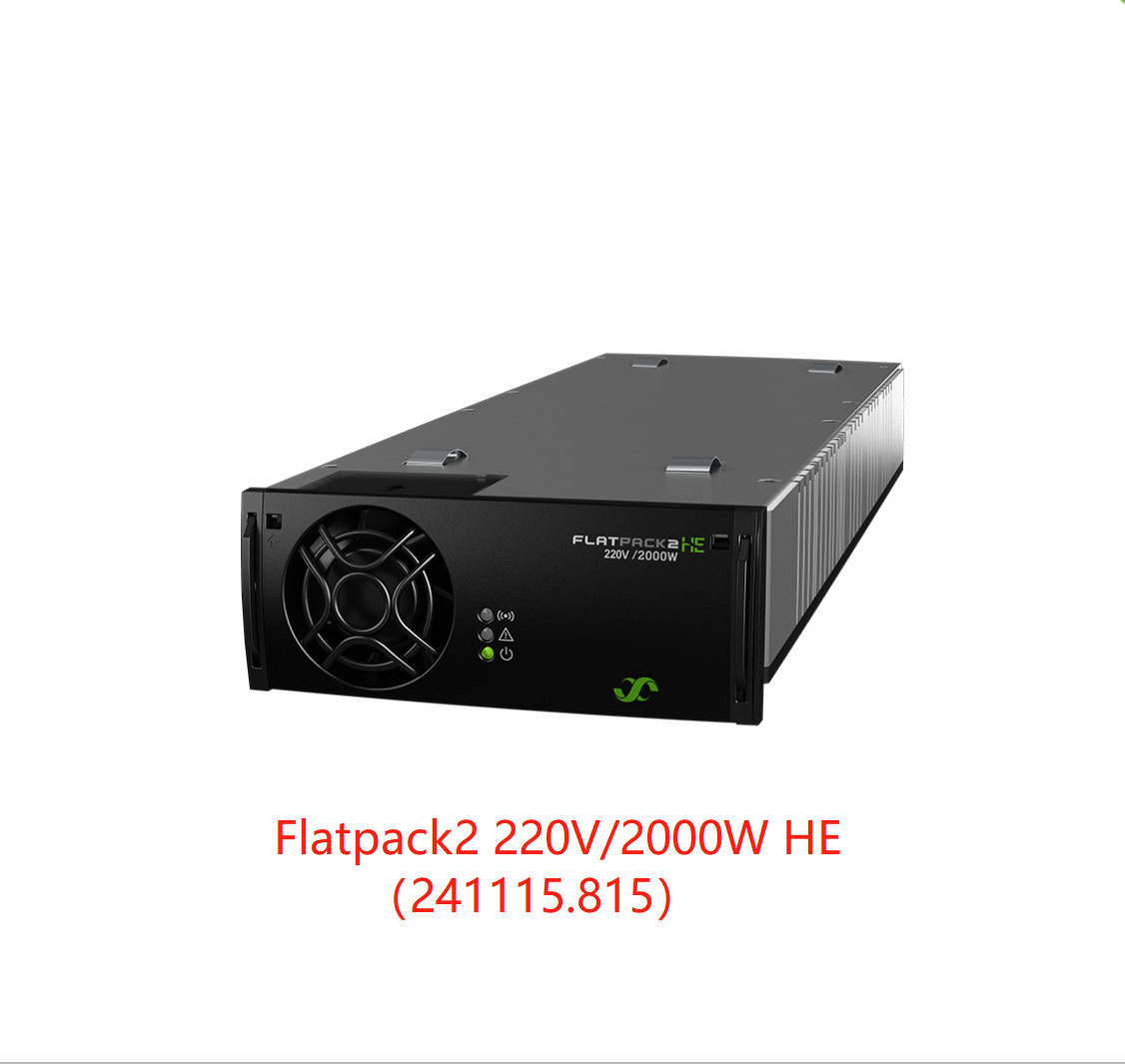

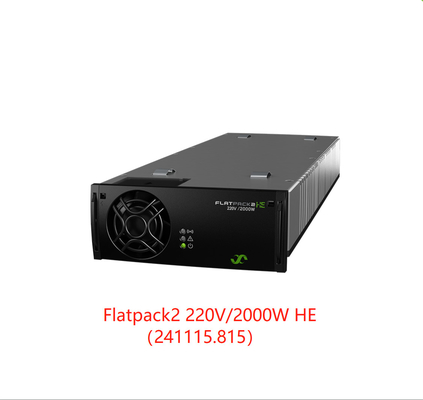

220 / 2000 ON PRACOWAŁ |
220 / 10A HE |
| Numer części |
241115.815 |
241119.815 |
| DANE WEJŚCIOWE |
| Zakres napięcia |
85 - 300 V AC/DC |
85 - 305 V AC |
| Zakres napięcia (nominalny) |
185 - 275 V AC/DC |
176 - 305 V AC |
| Częstotliwość |
0-66 Hz |
45 - 66 Hz |
| Maksymalny prąd |
11,9 RMS |
17 BRONI |
| Współczynnik mocy |
0,99 (@ 50-100% obciążenia) |
0,99 (@ 50-100% obciążenia) |
| THD (przy 230 VAC) |
< 5% (przy pełnym obciążeniu) |
< 4% (przy pełnym obciążeniu) |
| Ochrona |
Warystor do ochrony przed przepięciami, bezpiecznik w obu przewodach, wyłączenie powyżej 300/305 V |
| DANE WYJŚCIOWE |
| Domyślne napięcie |
245,3 V DC |
| Zakres napięcia |
178,51) - 297 V DC |
1981)- 280 VD 2)
C
|
| # Obsługiwane ogniwa Pb (1,8 - 2,4 V DC/ogniwo) |
108 - 122 |
108-110 (120 3)) |
| # Obsługiwane ogniwa NiCad (1,05 - 1,65 V DC/ogniwo) |
170 - 180 |
- |
| Maksymalna moc, wejście nominalne |
2000 W |
2800W |
| Maksymalna moc, wejście 85 V |
850W |
1304 W |
| Maksymalny prąd, @220 V DC |
9.16 |
10A 4) |
| Czas podtrzymania, domyślne napięcie i obciążenie 1500 W |
20 ms, VOUT > 178 V DC |
20 ms, VOUT > 210 VDC |
| Tętnienie i szum, przepustowość 30 MHz |
< 1000 mV PP |
| Bieżące udostępnianie |
±5% maksymalnego prądu od 10 do 100% obciążenia |
| Statyczna regulacja napięcia |
±0,5% od 10% do 100% obciążenia i wejścia nominalnego |
| Dynamiczna regulacja napięcia |
±5,0% dla 10-90% lub 90-10% zmian obciążenia, czas regulacji <50ms |
| Ochrona |
Wyłączenie przepięciowe, zabezpieczenie przed zwarciem, wysoka temperatura, ograniczenie prądu rozruchowego hot plug-in, dioda ORing; |
| INNE SPECYFIKACJE |
| Efektywność |
> 95% |
> 95,5% |
| Izolacja |
3,0 kVVAC – wejście do wyjścia, 1,5 kV AC – wejście do ziemi, 1,5 kV DC – wyjście do ziemi 3 kVVAC – CAN do wejścia, 3 kV AC – CAN do wyjścia, 500 V AC – CAN do ziemi |
| Alarmy (czerwona dioda LED) |
Wyłączenie z powodu niskiego napięcia zasilania, Wyłączenie z powodu wysokiej i niskiej temperatury, Awaria prostownika, Wyłączenie z powodu przepięcia na wyjściu, Awaria wentylatora, Alarm niskiego napięcia, Awaria magistrali CAN |
| Ostrzeżenia (żółta dioda LED) |
Prostownik w trybie obniżenia mocy, Zdalne ograniczenie prądu akumulatora aktywowane, Napięcie wejściowe poza zakresem, miga przy przepięciu |
| Normalny (zielona dioda LED) |
Wejście i wyjście ok |
| MTBF (Telcordia SR-332 Wydanie I metoda III (a)) |
>391 000h (@T OTOCZENIE= 25°C) |
>400 000h (@T OTOCZENIE= 25°C) |
| Temperatura pracy (5 - 95% RH bez przewodzenia) Moc wyjściowa spada powyżej temp / do |
-40 do +75°C [ -40 do +167°F]
+55°C / 1350W @ +75°C
|
-40 do +75°C [ -40 do +167°F]
+50°C / 1750 W @ +75°C
|
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxWxG] / Waga |
109 x 41,5 x 327 mm (szer. x wys. x gł.) [4,25 x 1,69 x 13”] / 1,950 kg [4,3 funta] |
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmoniczne sieciowe |
EN 61000 -3-2 |
| Środowisko |
ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3) i 2-3 (Klasa 3.2)
ETSI EN 300 132-2
2011/65/UE (RoHS) i 2008/98/WE (WEEE)
|
|
Zgodność morska
(EMC klasa B z filtrem AC)
|
Zasady klasyfikacji statków DnV, jednostek szybkich i lekkich oraz DnV Offshore
Normy
|
-
|
