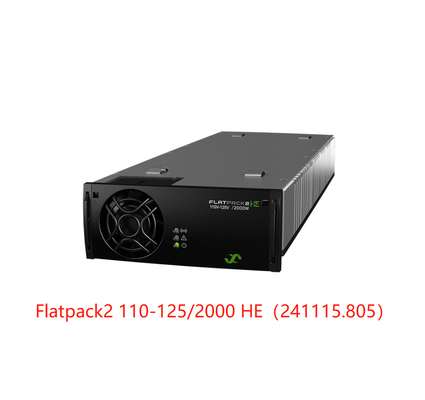

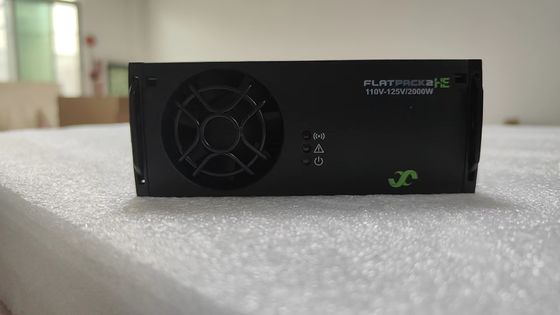

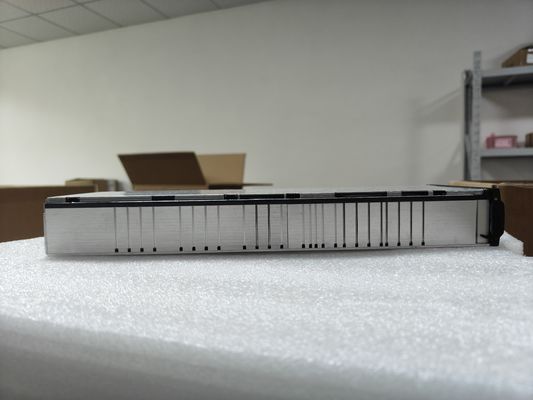

Moduł prostownikowy Eltek FLATPACK2 110 / 2000 HE WOR High Efficiency Module (Nr części 241115.805)
Flatpack2 110V 2000W HE Prostownik / Konwerter
Flatpack2 110-120V/20A HE
Od czasu wprowadzenia na rynek rodzina Flatpack2 rozrosła się o szeroki wybór mocy znamionowych i napięć.
Flatpack2 110-120V/20A HE
Niezawodny prostownik o wysokiej sprawności do zastosowań przemysłowych
Kluczowe cechy
- Sprawdzona niezawodność
- Wysoka gęstość mocy
- Elastyczność zastosowań - od 2KW do instalacji wieloszafowych
- Akceptuje wejście DC (konwerter DC/DC)
- Zgodność globalna (CE, UL)
- Certyfikaty morskie &
- Certyfikaty offshore
- Opatentowana technologia
- Kontrolery cyfrowe
Parametry:
| Model |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Numer części |
241115.805 |
241119.805 |
| DANE WEJŚCIOWE |
| Zakres napięcia (nominalny) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| Zakres napięcia |
85 - 300 V AC/ DC |
85 - 305 V A 1)
C
|
| Częstotliwość |
0 - 66 Hz |
45 - 66 Hz |
| Prąd maksymalny |
11.9 A RMS |
18.64 ARMS |
| Współczynnik mocy |
0.99 (@ 50-100 % obciążenia) |
0.99 (@ 50-100 % obciążenia) |
| THD (@ 230 VAC) |
< 5 % (@ pełne obciążenie) |
< 4 % (@ pełne obciążenie) |
| Zabezpieczenie |
Waristor do ochrony przed przepięciami, bezpiecznik w obu liniach, wyłączenie powyżej 300/ 305 V |
| DANE WYJŚCIOWE |
| Napięcie domyślne |
122.5 VDC |
| Zakres napięcia |
89.22) - 171.6 VDC |
90.02) - 151.25 VD 1)
C
|
| # Obsługiwane ogniwa Pb (1.8 - 2.4 V DC/ ogniwo) |
54 - 71 |
54 -60 |
| # Obsługiwane ogniwa NiCad (1.05 - 1.65 V DC/ ogniwo) |
85 - 104 |
86 - 91 |
| Maksymalna moc, wejście nominalne |
2000 W |
3025 W1) |
| Maksymalna moc, wejście 85V |
850 W |
1280 W |
| Prąd maksymalny |
16.7 A |
20 A |
| Czas podtrzymania, napięcie domyślne i obciążenie 1500 W |
20 ms, VOUT > 99.7 VDC |
10 ms, VOUT > 99.7 VDC |
| Udostępnianie prądu |
±5% prądu maksymalnego od 10 do 100% obciążenia |
| Statyczna regulacja napięcia |
±0.5% od 10% do 100% obciążenia i wejścia nominalnego |
| Dynamiczna regulacja napięcia |
±5.0% dla wariacji obciążenia 10-80% lub 80-10%, czas regulacji< 50ms |
| Tętnienia i szumy, pasmo 30 MHz |
< 500 mV PP |
| Zabezpieczenie |
Wyłączenie nadnapięciowe, odporność na zwarcie, wysoka temperatura, ograniczenie prądu rozruchowego przy podłączaniu na gorąco, dioda ORing |
| INNE SPECYFIKACJE |
| Sprawność |
> 94% |
> 94% |
| Izolacja |
3.0 kVAC – wejście i wyjście, 1.5 kV AC – uziemienie wejściowe, 1.5 kV DC – uziemienie wyjściowe 3 kVAC CAN – wejście, 3kVAC CAN – wyjście |
| Alarmy (czerwona dioda LED) |
Wyłączenie niskiego napięcia sieciowego, wyłączenie wysokiej i niskiej temperatury, awaria prostownika, wyłączenie nadnapięciowe na wyjściu, awaria wentylatora, alarm niskiego napięcia, awaria magistrali CAN |
| Ostrzeżenia (żółta dioda LED) |
Prostownik w trybie obniżonej mocy, aktywowany zdalny limit prądu akumulatora, napięcie wejściowe poza zakresem, miganie przy nadnapięciu |
| Normalny (zielona dioda LED) |
Wejście i wyjście ok |
| MTBF (Telcordia SR-332 Issue I metoda III (a)) |
>391 000h (@T AMBIENT= 25°C) |
>400 000h (@T AMBIENT= 25°C) |
| Temperatura pracy (5 - 95% RH bez kondensacji) Obniżenie mocy wyjściowej powyżej temp / do |
-40 do +75°C [ -40 do +167°F]
+55°C / 1350W @ +75°C
|
-40 do +75°C [ -40 do +167°F]
+50°C / 1150 W @ +75°C
|
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary[SxWxG] / Waga |
109 x 41.5 x 327mm (SxWxG) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] |
| NORMY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmoniczne sieciowe |
EN 61000 -3-2 |
| Środowisko |
ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3) & 2-3 (Klasa 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Zgodność morska
(EMC klasa B z filtrem AC)
|
DnV Rules for Classification of Ships, High Speed & Light Craft and DnV Offshore Standards |
-
|
|
1) Specyfikacja ważna dla wersji sprzętowej 2 i nowszych. Dla starszych wersji patrz DS:24111x.805.DS3 ver1.
2) Napięcie wyjściowe wzrośnie przy małych obciążeniach (< 1.6A)
|
