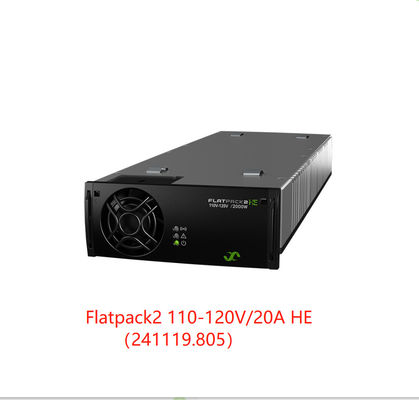

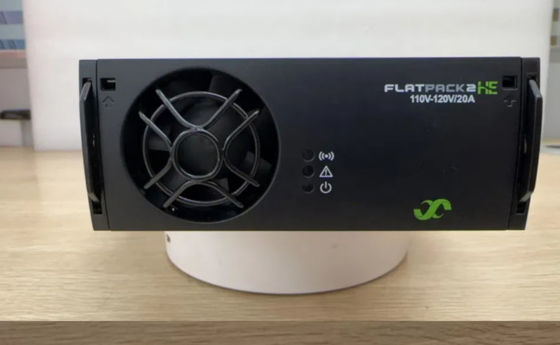

Moduł prostownika Eltek Flatpack2 110-120V/20A HE o wysokiej sprawności (Nr części 241119.805
Moduł Eltek Flatpack2 110-125V / 2000 HE (241115.805) to prostownik o wysokiej sprawności i dużej gęstości mocy, zaprojektowany do nowoczesnych zastosowań w energetyce
i przemyśle. Moduł ten łączy dziesięciolecia doświadczenia Eltek w kompaktowej obudowie 1U, dostarczając solidną moc2000W przy napięciu 110VDC lub 125VDC.
Dzięki wiodącej w branży sprawności >95% (wysoka sprawność), znacząco obniża koszty operacyjne (OPEX) i obciążenie termiczne,
co czyni go najlepszym wyborem do ładowania akumulatorów i bezpośredniego zasilania DC w infrastrukturze krytycznej.
Kluczowe cechy
- Sprawdzona niezawodność
- Wysoka gęstość mocy
- Elastyczność zastosowań - od 2KW do instalacji wieloszafowych
- Akceptuje wejście DC (przetwornica DC/DC)
- Globalne certyfikaty (CE, UL)
- Certyfikaty morskie i offshore
- Opatentowana technologia
- Sterowniki cyfrowe
- Parametry :
Model
| 110 / 2000 HE WOR |
110-120 / 20A HE |
Numer części |
| 241115.805 |
241119.805 |
DANE WEJŚCIOWE |
| Zakres napięcia (nominalny) |
| 185 - 275 V AC/ DC |
176 - 277 V AC 1) |
Zakres napięcia |
| 89.2 |
85 - 305 V A 1) |
C
# Obsługiwane ogniwa Pb (2.4 - 1.8 V DC/ ogniwo)
|
| 0 - 66 Hz |
45 - 66 Hz |
Maksymalny prąd |
| 11.9 A RMS |
18.64 ARMS |
Współczynnik mocy |
| 0.99 (@ 50-100 % obciążenia) |
THD (@ 230 VAC) |
THD (@ 230 VAC) |
| < 5 % (@ pełne obciążenie) |
< 4 % (@ pełne obciążenie) |
Zabezpieczenie |
| Wyłączenie przy przepięciu, zabezpieczenie przed zwarciem, wysoka temperatura, ogranicznik prądu rozruchowego przy podłączaniu na gorąco, dioda ORing |
DANE WYJŚCIOWE |
| Napięcie domyślne |
| 122.5 VDC |
Zakres napięcia |
| 89.2 |
2) - 151.25 VD 1)90.0 |
2) - 151.25 VD 1)C
# Obsługiwane ogniwa Pb (2.4 - 1.8 V DC/ ogniwo)
|
| 54 - 71 |
54 -60 |
# Obsługiwane ogniwa NiCad (1.65 - 1.05 V DC/ ogniwo) |
| 85 - 104 |
86 - 91 |
Moc maksymalna, napięcie nominalne wejściowe |
| 2000 W |
3025 W1) |
Moc maksymalna, napięcie wejściowe 85V |
| 850 W |
1280 W |
Prąd maksymalny |
| 16.7 A |
20 A |
Czas podtrzymania, napięcie domyślne i obciążenie 1500 W |
| 20 ms, VOUT > 99.7 VDC |
10 ms, VOUT > 99.7 VDC |
Współdzielenie prądu |
| ±5% prądu maksymalnego od 10 do 100% obciążenia |
Statyczna regulacja napięcia |
| ±0.5% od 10% do 100% obciążenia i napięcia nominalnego wejściowego |
Dynamiczna regulacja napięcia |
| ±5.0% dla zmian obciążenia 10-80% lub 80-10%, czas regulacji |
< 50msTętnienia i szumy, pasmo 30 MHz |
| < 500 mV PP |
Zabezpieczenie |
| Wyłączenie przy przepięciu, zabezpieczenie przed zwarciem, wysoka temperatura, ogranicznik prądu rozruchowego przy podłączaniu na gorąco, dioda ORing |
INNE SPECYFIKACJE |
| Sprawność |
| > 94% |
Izolacja |
Izolacja |
| 3.0 kVAC – wejście i wyjście, 1.5 kV AC – uziemienie wejściowe, 1.5 kV DC – uziemienie wyjściowe 3 kVAC CAN – wejście, 3kVAC CAN – wyjście |
Alarmy (czerwona dioda LED) |
| Wyłączenie przy niskim napięciu sieci, wyłączenie przy wysokiej i niskiej temperaturze, awaria prostownika, wyłączenie przy przepięciu na wyjściu, awaria wentylatora, alarm niskiego napięcia, awaria magistrali CAN |
Ostrzeżenia (żółta dioda LED) |
| Prostownik w trybie obniżonej mocy, aktywowany zdalny limit prądu akumulatora, napięcie wejściowe poza zakresem, miga przy przepięciu |
Normalny (zielona dioda LED) |
| Wejście i wyjście OK |
MTBF (metoda III (a) Telcordia SR-332 wydanie I) |
| >391 000h (@T AMBIENT= 25°C) |
>400 000h (@T AMBIENT= 25°C) |
Temperatura pracy (5 - 95% RH bez kondensacji) Moc wyjściowa obniża się powyżej temperatury / do |
| -40 do +75°C [ -40 do +167°F] |
+50°C / 1150 W @ +75°C
-40 do +75°C [ -40 do +167°F]
|
+50°C / 1150 W @ +75°C
Temperatura przechowywania
|
| -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
Wymiary [szer. x wys. x gł.] / Waga |
| 109 x 41.5 x 327mm (szer. x wys. x gł.) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] |
NORMY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
| UL 60950 -1, EN 60950 -1, CSA 22.2 |
EMC |
| ETSI EN 300 386 V.1.3.2 |
EN 61000-6-1 / -2 / -3 / -4 / -5
Harmoniczne sieci
|
| EN 61000 -3-2 |
Środowisko |
| ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3) & 2-3 (Klasa 3.2) |
ETSI EN 300 132-2
2011/ 65/ UE (RoHS) & 2008/ 98/WE (WEEE)
Zgodność morska
|
|
(Klasa EMC B z filtrem AC)
Przepisy DnV dotyczące klasyfikacji statków, szybkich i lekkich jednostek pływających oraz normy DnV Offshore
|
- |
1) Specyfikacja ważna dla wersji sprzętowej 2 i nowszych. Dla starszych rewizji patrz DS:24111x.805.DS3 ver1.
|
|
2) Napięcie wyjściowe wzrośnie przy niskich obciążeniach (
< 1.6A)
|
