| Model |
110 / 2000 WOR |
110-120 / 20A HE |
| Numer części |
241115.805 |
241119.805 |
| Wprowadzenie danych |
| Zakres napięcia (nazywny) |
185 - 275 V prądem bieżącym |
176 - 277 V prądem prądowym 1) |
| Zakres napięcia |
85 - 300 V AC/DC |
85 - 305 V A 1)
C
|
| Częstotliwość |
0 - 66 Hz |
45 - 66 Hz |
| Maksymalny prąd |
11.9 RMS |
18.64 ARMS |
| Wskaźnik mocy |
0.99 (@ 50-100% obciążenia) |
0.99 (@ 50-100% obciążenia) |
| THD (@ 230 VAC) |
< 5 % (@ pełnego obciążenia) |
< 4 % (@ pełnego obciążenia) |
| Ochrona |
Varistor do ochrony przejściowej, bezpiecznik w obu liniach, wyłączenie powyżej 300/ 305 V |
| Wynik DATA |
| Włókno domyślne |
122.5 VDC |
| Zakres napięcia |
89.22)- 171,6 VDC |
90.02)- 151,25 VD 1)
C
|
| # Pb komórka obsługiwana (1.8 - 2.4 V prądu stałego/ komórka) |
54 - 71 |
54 -60 |
| # Komórka NiCad obsługiwana (1,05 - 1,65 V prądu stałego/ komórka) |
85 - 104 |
86 - 91 |
| Maksymalna moc, wejście nominalne |
2000 W |
3025 W1) |
| Maksymalna moc, wejście 85V |
850 W |
1280 W |
| Maksymalny prąd |
16.7 A |
20 A |
| Czas trwania, napięcie domyślne i obciążenie 1500 W |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Aktualne dzielenie |
± 5% maksymalnego prądu od 10 do 100% obciążenia |
| Regulacja napięcia statycznego |
± 0,5% od 10% do 100% obciążenia i nominalnego wprowadzenia |
| Dynamiczna regulacja napięcia |
± 5,0% dla 10-80% lub 80-10% zmienności obciążenia, czas regulacji < 50 ms |
| Wzrost fal i hałas, szerokość pasma 30 MHz |
< 500 mV PP |
| Ochrona |
Wyłączenie przez nad napięcie, zabezpieczenie przed zwarciem, wysoka temperatura, ograniczanie prądu włączającego na gorąco, dioda ORing |
| Inne specyfikacje |
| Efektywność |
> 94% |
> 94% |
| Izolacja |
3.0 kVAC ‡ wejście i wyjście, 1.5 kV AC ‡ wejście ziemia, 1.5 kV DC ‡ wyjście ziemia 3 kVAC CAN ‡ wejście, 3 kVAC CAN ‡ wyjście |

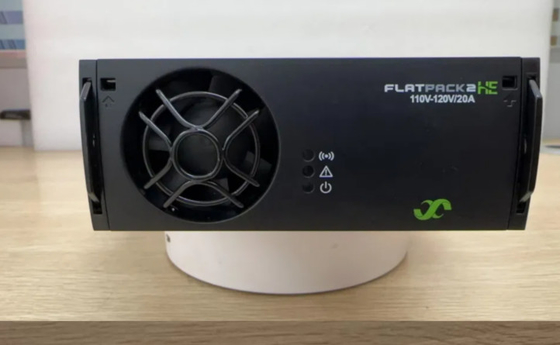

| Alarmy (czerwona dioda LED) |
Niedobry wyłączenie zasilania, wyłączenie wysokiej i niskiej temperatury, awaria naprawcy, wyłączenie nad napięciem na wyjściu, awaria wentylatora, alarm niskiego napięcia, awaria kanału CAN |
| Ostrzeżenia (żółta dioda LED) |
Sprostownik w trybie obniżenia mocy, zdalne baterie ograniczenie prądu aktywowane, napięcie wejściowe poza zasięgiem, migające przy nad napięciu |
| Normalne (zielona dioda LED) |
Wprowadzenie i wyjście OK |
| MTBF (Telcordia SR-332 Problem I metoda III lit. a)) |
> 391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Temperatura pracy (5 - 95% RH bez kondycji) Prędkość mocy wyjściowej powyżej temp / to |
-40 do +75°C [ -40 do +167°F]
+55°C / 1350W @ +75°C
|
-40 do +75°C [ -40 do +167°F]
+50°C / 1150 W @ +75°C
|
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH nie kondensacyjna |
| Wymiary [WxHxD] / Waga |
109 x 41,5 x 327 mm (WxHxD) [4,25 x 1,69 x 13] / 1,950 kg [4,3 lbs] |
| STANDARDY projektowe |
| Bezpieczeństwo elektryczne |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Główne harmoniki |
EN 61000 -3-2 |
| Środowisko |
ETSI EN 300 019: 2-1 (klasa 1.2), 2-2 (klasa 2.3) i 2-3 (klasa 3.2)
ETSI EN 300 132-2
2011/ 65/ UE (RoHS) i 2008/ 98/WE (WEEE)
|
|
Zgodność morskiej
(klasa EMC B z filtrem AC)
|
Zasady DnV dotyczące klasyfikacji statków, statków dużych prędkości i lekkich oraz normy DnV na morzu |
-
|
|
1) Specyfikacja ważna dla HW wersji 2 i nowszej.805.DS3 wersja 1.
2) napięcie wyjściowe wzrośnie przy lekkim obciążeniu (< 1,6A)
|
