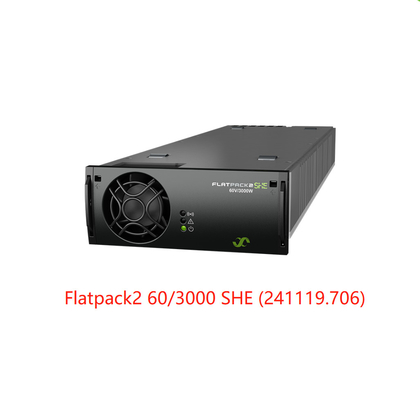

Moduł wysokiej wydajności Eltek Flatpack2 60/3000 SHE 60Vdc 3000W 97,85 (część nr.241119.706)
Flatpack2 60/3000 SHE
Flatpack2 60/3000 Super HE przyczynia się do ustanowienia nowego standardu w zakresie efektywności na rynku energii stałej.
Super wysokiej wydajności (SHE) korektor do zastosowań telekomunikacyjnych
Flatpack2 60/3000 Super HE przyczynia się do ustanowienia nowego standardu w zakresie efektywności na rynku energii stałej.
Z wydajnością do 97,8% Super HE jest najwyższej klasy prostownikiem, szczególnie odpowiednim dla rynków i zastosowań, w których energia jest kosztowna.W zastosowaniach podłączonych do sieci czas zwrotu jest niższy niż 2 lata w porównaniu ze standardowymi wyprostowarkami HE, a w zastosowaniach hybrydowych jeszcze szybciej.
Flatpack2 60/3000 Super HE jest w pełni zgodny z systemami Flatpack2 i Flatpack2 HE.
Główne cechy
- Super wysoka wydajność ∼ do 97,8%
- Wysoka gęstość mocy 33 w/in3
- Kompatybilne z istniejącymi systemami
- Globalna zgodność
- Technologia opatentowana
- Włącza się na gorąco
Parametry:
| Flatpack2 60/3000 SHE |
| Model |
60/3000 SHE |
| Numer części |
241119.706 |
| Wprowadzenie danych |
| napięcie (zakres nominalny) |
206 - 264 VKlimatyzator |
| napięcie (zakres pracy) |
85 - 264 VKlimatyzator |
| Częstotliwość |
45 - 66 Hz |
| Maksymalny prąd |
16 ARMS |
| Ochrona |
bezpiecznik włączony, varistor dla ochrony przejściowej, wyłączenie, gdy VINjest poza zasięgiem |
| Wynik DATA |
| napięcie (default) |
67 VD.C. |
| napięcie (zakładany zakres) |
54 - 72 VD.C. |
| Maksymalna moc, wejście nominalne |
3000 W |
| Maksymalna moc, zredukowana @VIN= 85 VKlimatyzator |
1000 W |
| Maksymalny prąd, @VWYJEDNIE= 60 VD.C. |
50 A |
| Aktualne dzielenie |
± 5,0% maksymalnego prądu |
| Regulacja napięcia statycznego (10-100% obciążenia) |
± 0,5% |
| Dynamiczna regulacja napięcia |
± 5,0% dla 10-90% lub 90-10% zmienności obciążenia, czas regulacji < 50 ms |
| Czas oczekiwania (obciążenie 3000 W) |
> 10 ms; napięcie wyjściowe > 52,5 VD.C. |
| Ripple |
< 150 mVPP, szerokość pasma 30 MHz |
|
Ochrona
|
Wyłączenie przez nad napięcie, zabezpieczenie przed zwarciem, wysoka temperatura, ograniczanie prądu napędowego przez gorący wtyczek, bezpiecznik |
| Inne specyfikacje |
| Maksymalna wydajność |
970,8 % |
|
Izolacja
|
30,0 kVKlimatyzatorWpływ na wyjście
10,5 kVKlimatyzatorWpływ na ziemię ochronną
00,6 kVD.C.Wynik do ziemi ochronnej
|
|
Alarmy (czerwona dioda LED)
|
Niedobry wyłączenie zasilania, wyłączenie wysokiej i niskiej temperatury, awaria korektoru, wyłączenie nad napięciem na wyjściu, awaria wentylatora (wywołana w połączeniu z wysoką temperaturą wewnętrzną), alarm niskiego napięcia,Nieprawidłowość przycisku CAN |
| Ostrzeżenia (żółta dioda LED) |
Sprostownik w trybie obniżenia mocy, ograniczenie prądu zdalnego aktywowane, napięcie wejściowe poza zasięgiem, migające przy nad napięciu |
| Normalne (zielona dioda LED) |
Wprowadzenie i wyjście OK |
| Temperatura pracy (5-95% RH bez kondycji) |
-40 - 75°C [-40 - 167°F] |
| Maksymalna moc wyjściowa powyżej temp / to |
3000 W @ 45°C / 1800 W @ 75°C1) |
|
MTBF (Telcordia SR-332 Iss.3 metoda II przypadek)
L1)
|
> 1 500 000 godzin |
| Wymiary [WxHxD] / Waga |
109 x 41,0 x 327 mm [4,25 x 1,61 x 13 ¢] / 2,050 kg [4,5 funtów] |
| STANDARDY projektowe |
| Bezpieczeństwo elektryczne |
IEC 62368-1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 |
|
EMC
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011
EN 300 386:v2.1.1, FCC CFR 47 część 15:2013
|
|
Środowisko
|
ETSI EN 300 019: 2-1 (klasa 1.2) & 2-2 (klasa 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Normalne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.2. Inne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.3, należy poinformować
|
| 1) Gdy napięcie wpadającego zasilania jest poniżej 210 VRMStemperatury rozpoczyna się od 40 °C, a 1500 W będzie dostępne w temperaturze 75 °C |
