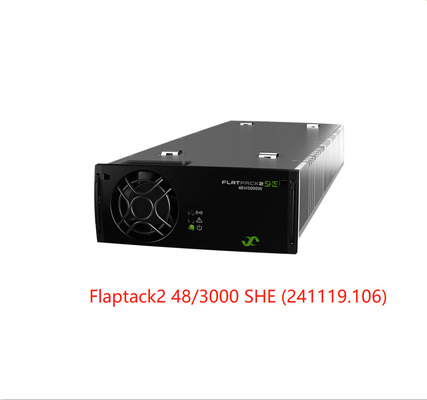

Prostowniki Eltek DC Flatpack2 48/3000 SHE 48Vdc 3000W (Nr części: 241119.106)
Flatpack2 48/3000 SHE
Flatpack2 48/3000 Super HE przyczynia się do ustanowienia nowego standardu branżowego dla wydajności na rynku zasilania prądem stałym. Z wydajnością 97,8%, Super HE jest prostownikiem premium, szczególnie odpowiednim dla rynków i zastosowań, gdzie energia jest kosztowna. W zastosowaniach podłączonych do sieci czas zwrotu wynosi do 2 lat w porównaniu do standardowych prostowników HE, a w zastosowaniach hybrydowych jeszcze szybciej.
Super High Efficiency (SHE) prostownik do zastosowań telekomunikacyjnych
Flatpack2 3000/48 Super HE jest w pełni kompatybilny z systemami Flatpack2 i Flatpack2 HE i może zastąpić dowolny moduł Flatpack2 o mocy 3kW.
Kluczowe cechy
- Super wysoka wydajność - 97,8%
- Wysoka gęstość mocy - 33 W/cal3
- Kompatybilny z istniejącymi systemami
- Zgodność globalna
- Opatentowana technologia
- Możliwość wymiany podczas pracy
Parametry:
|
| Model |
48/2000 SHE |
48/3000 SHE |
| Numer części |
241115.106 |
241119.106 |
| DANE WEJŚCIOWE |
| Napięcie (zakres nominalny) |
185 - 264 VAC |
206 - 264 VAC |
| Napięcie (zakres roboczy) |
85 - 264 VAC |
| Częstotliwość |
45 - 66 Hz |
| Prąd maksymalny |
11.6 ARMS |
16 ARMS |
| Zabezpieczenie |
Bezpiecznik w przewodzie fazowym, warystor do ochrony przed przepięciami, wyłączenie, gdy VIN jest poza zakresem |
| DANE WYJŚCIOWE |
| Napięcie (domyślne) |
53.5 VDC |
| Napięcie (zakres regulacji) |
43.21) - 57.6 VDC |
| Maksymalna moc, wejście nominalne |
2000 W |
3000 W |
| Maksymalna moc, obniżona @VIN = 85 VAC |
850 W |
1000 W |
| Maksymalny prąd, @VOUT = 48 VDC |
41.7 A |
62.5 A |
| Udostępnianie prądu |
±5.0% prądu maksymalnego |
| Statyczna regulacja napięcia (obciążenie 10-100%) |
±0.5% |
| Dynamiczna regulacja napięcia |
±5.0% dla wariacji obciążenia 10-90% lub 90-10%, czas regulacji< 50ms |
| Czas podtrzymania, @100% obciążenia |
>10ms; napięcie wyjściowe > 42 VDC |
| Tętnienia |
<150 mVPP , pasmo 30 MHz |
|
Zabezpieczenie
|
Wyłączenie nadnapięciowe, zabezpieczenie przed zwarciem, wysoka temperatura, ograniczenie prądu rozruchowego przy włączaniu na gorąco, bezpiecznik |
| INNE SPECYFIKACJE |
| Wydajność szczytowa |
97.8 % |
|
Izolacja
|
3.0 kVAC – wejście do wyjścia
1.5 kVAC – wejście do uziemienia ochronnego
0.5 kVDC – wyjście do uziemienia ochronnego
|
|
Alarmy (czerwona dioda LED)
|
Wyłączenie przy niskim napięciu sieci, wyłączenie przy wysokiej i niskiej temperaturze, awaria prostownika, wyłączenie nadnapięciowe na wyjściu, awaria wentylatora, alarm niskiego napięcia, awaria magistrali CAN |
|
Ostrzeżenia (żółta dioda LED)
|
Prostownik w trybie obniżonej mocy, aktywowane zdalne ograniczenie prądu, napięcie wejściowe poza zakresem, miganie przy nadnapięciu |
| Normalny (zielona dioda LED) |
Wejście i wyjście OK |
| MTBF (Telcordia SR-332 Iss.3 metoda II przypadek L1) |
1 900 000 godzin |
| Wysokość |
Do 4000m |
| Temperatura pracy (5 - 95% RH bez kondensacji) |
-40 - 75°C [-40 - 167°F ] |
| Maksymalna moc wyjściowa obniżona powyżej temp / do |
45°C [+113°F] / 1350 W |
45°C [+113°F] / 1800 W 2) |
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary[SxWxG] / Waga |
109 x 41.0 x 327mm [4.25 x 1.61 x 13”] / 2.050 kg [4.5lbs] |
| NORMY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 |
|
EMC
|
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019
ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Part 15:2020
|
|
Środowisko
|
ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3) & 2-3 (Części Klasy 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.2. Inne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.3, muszą być zgłoszone
|
|
1) Praca w trybie czuwania / testowania (VOUT < 48VDC) ograniczona dla VIN > 230 VAC
2) Gdy napięcie sieci wejściowej jest poniżej 210 VRMS obniżenie temperatury rozpocznie się przy 40 °C, a 1500 W będzie dostępne przy 75 °C
3) Testowane zgodnie z temperaturą, wilgotnością względną i wibracjami
|
