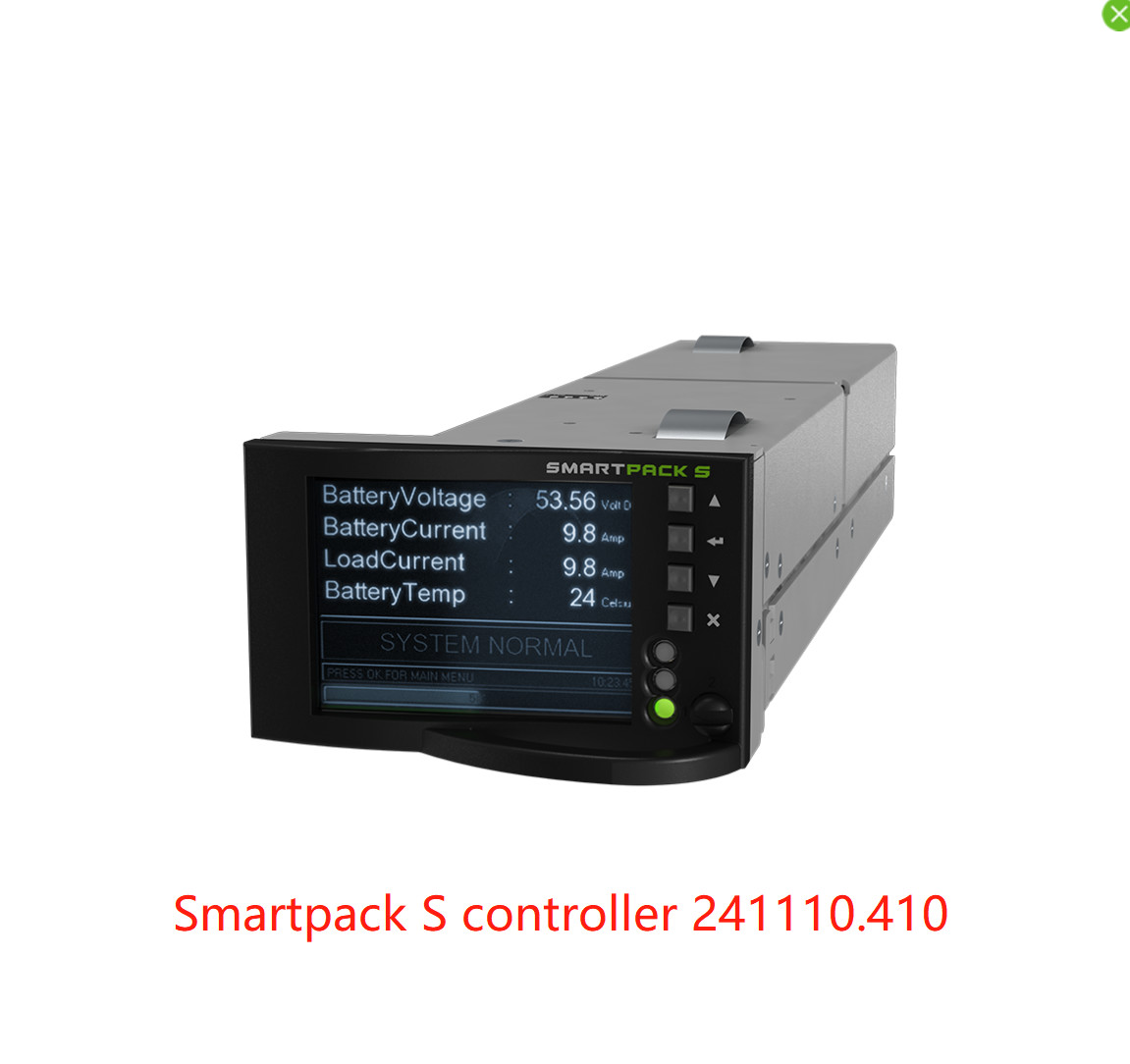

Moduł monitoringu Eltek Telecom Smarptakc S dla systemów telekomunikacyjnych 12Vdc, 24Vdc, 48Vdc i 60Vdc (242100.410)

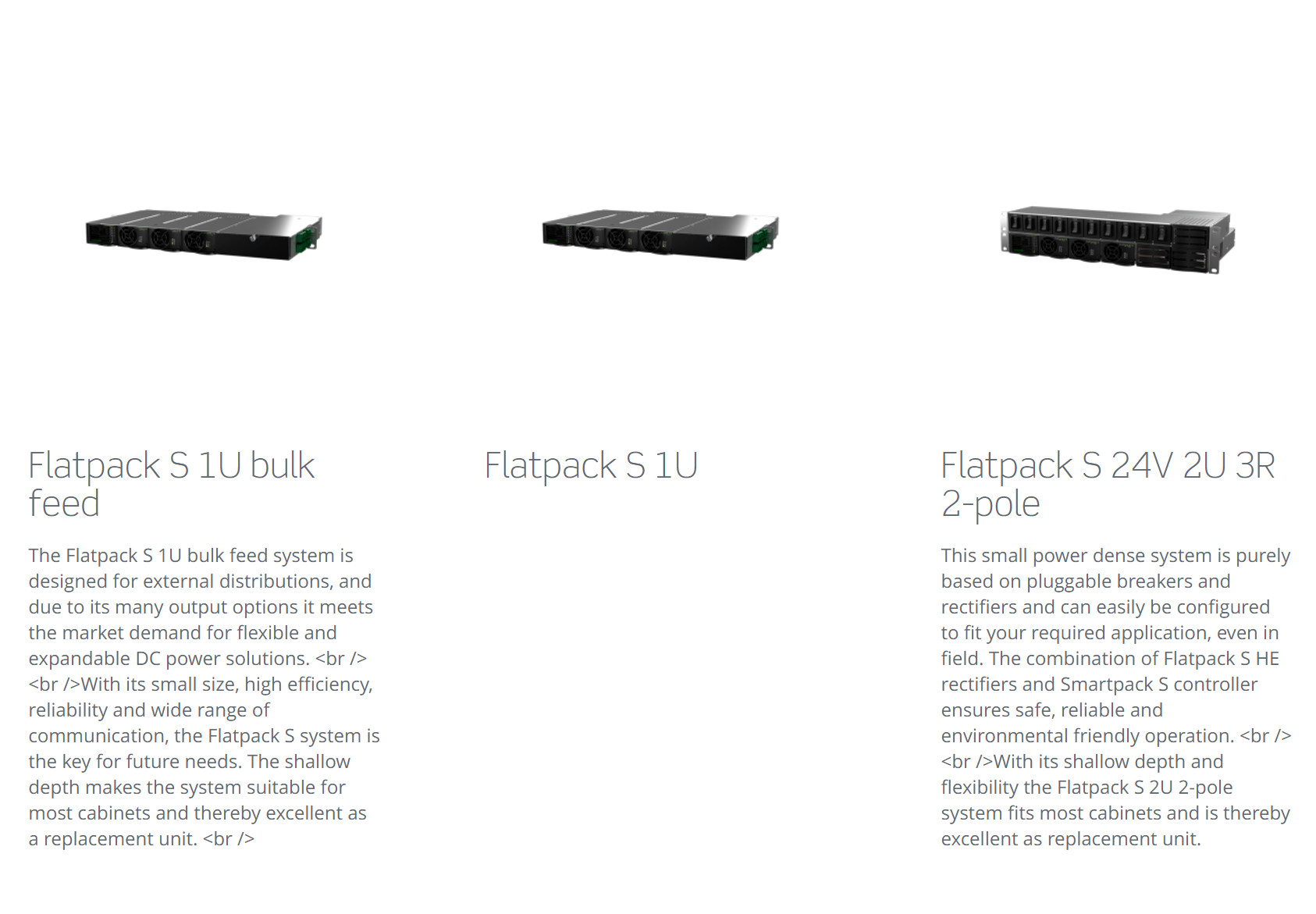

Zaprojektowany dla platformy systemu Flatpack S, Smartpack S znajduje zastosowanie w wielu aplikacjach o ograniczonej przestrzeni. Używany w szafach zasilających o wysokości 1U i głębokości 265 mm, Smartpack S oferuje kompleksowe monitorowanie i kontrolę systemu 2-3kW zajmującego mniej niż 6 litrów.
Kluczowe cechy
- Graficzny wyświetlacz kolorowy 2,2” o wysokim kontraście i rozdzielczości ułatwiający nawigację w menu użytkownika
- Ethernet do zdalnego lub lokalnego monitorowania i kontroli za pośrednictwem przeglądarki internetowej
- Protokół SNMP z trapami, ustawianiem i pobieraniem przez Ethernet. Powiadomienia e-mail o alarmach trap
- 6 programowalnych wyjść przekaźnikowych
- 6 programowalnych wejść wielofunkcyjnych („wejścia cyfrowe” lub sygnały analogowe).
- Kompleksowe logowanie
- Automatyczne monitorowanie i testowanie akumulatorów
- Jakość akumulatora SoH oparta na wynikach testów i więcej
Zastosowanie:
TELEKOMUNIKACJA – MOBILNA / BEZPRZEWODOWA
· STACJE BAZOWE RADIOWE / LOKALIZACJE KOMÓRKOWE
· LTE / 4G / WIMAX
· ROZPROSZONE SYSTEMY ANTENOWE
· SZEROKOPASMOWE
TELEKOMUNIKACJA – STAŁA
· ŚWIATŁOWODY / FTTX
· MIKROFALE
· KABEL
· SZEROKOPASMOWE
PRZEMYSŁ OFFSHORE I PROCESOWY
· SYSTEMY BEZPIECZEŃSTWA I AUTOMATYKI (SAS)
INFRASTRUKTURA KOLEJOWA
· KONTROLA I OCHRONA
· SYGNALIZACJA
PARAMETRY:
| SPECYFIKACJA TECHNICZNA |
| Model |
Smartpack S |
| Numer części |
242100.410 |
| DANE WEJŚCIOWE |
|
|
| Napięcie (nominalne) |
10 - 75 VDC |
| Pobór mocy, maks. - bez załączonych przekaźników maks. - wszystkie przekaźniki załączone |
3,1W (wyświetlacz w trybie uśpienia) 5,5W (wyświetlacz włączony) |
| POŁĄCZENIA SYSTEMOWE - MONITORY SYSTEMOWE |
|
| Pomiar napięcia, obsługa napięcia systemowego |
12 VDC, 24VDC, 48VDC i 60VDC |
| Pomiar prądu, obsługa boczników |
0 - 20mV i 0 - 60mV |
| Monitorowanie bezpiecznika akumulatora |
Przełącznik pomocniczy NO/NC, Pull up/down |
| Monitorowanie bezpiecznika obciążenia |
Przełącznik pomocniczy NO/NC, Diode Matrix Pull up/down |
| Wykrywanie zwarcia doziemnego |
Proste wykrywanie obwodu mostkowego |
| POŁĄCZENIA SYSTEMOWE - KONTROLA LVD |
|
| Odłączenie akumulatora |
1 (obsługa zatrzaskowa lub niezaczepowa) |
| Odłączenie obciążenia |
1 (obsługa zatrzaskowa lub niezaczepowa) |
| WEJŚCIA I WYJŚCIA |
|
|
| Konfiguracje cyfrowe, Wejścia #1-6 |
Przełącznik pomocniczy: NO/NC |
| Konfiguracje analogowe, Wejścia #1-4 |
Napięcie analogowe [±0 - 10V]
Pomiar prądu ±4-20mA (przez zewnętrzny rezystor 470kΩ) Temperatura (dla sondy NTC)
|
| Konfiguracje analogowe, Wejścia #5-6 |
Napięcie analogowe [0-75V] Pomiar symetrii |
| Konfiguracje wyjściowe, Wyjścia #1-6 (alarmy) |
6x Przekaźnik–Suchy/Forma C
Konfigurowalny normalnie otwarty/zamknięty [Maksymalna pojemność 75V/2A/60W]
|
| INTERFEJS UŻYTKOWNIKA |
|
| Lokalny |
Wyświetlacz 2,2” TFT 65k kolorów rozdzielczość QVGA
4 klawisze
|

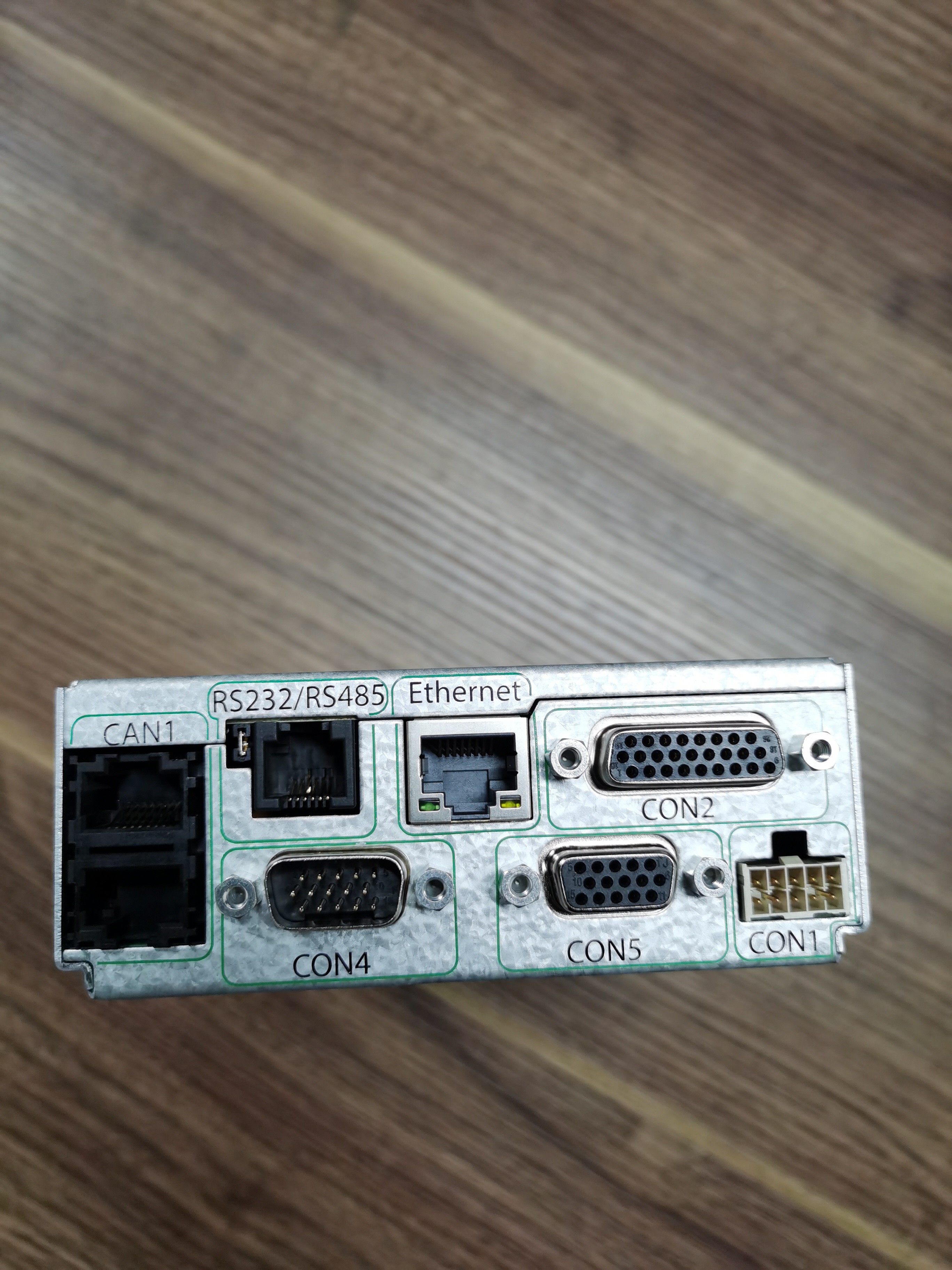

| Port Ethernet |
10/100 BASE-T
HP Auto MDI/MDI-X
Protokoły IP: HTTP / SSL, SNMP v3, MODBUS TCP i pComm UDP (PowerSuite)
|
| Port szeregowy |
RS-232 i RS-485 na złączu RJ11
Protokoły szeregowe: MODBUS RTU, Modem Call-Back/SMS reporting (PSTN lub GSM), COMLI, CSCP i pComm (PowerSuite)
|
| OGÓLNE SPECYFIKACJE |
|
| Wymiary (SxWxG) |
72,2 x 43,0 x 220,7 mm (2,8 x 1,7 x 8,7”) |
| Zakres temperatur |
Praca -20 do +65˚C (-40 do 149˚F) |
| NORMY PROJEKTOWE |
|
| Bezpieczeństwo elektryczne |
UL 60950-1-3rd wydanie, EN 60950-1-3rd wydanie |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC Part 15 Subpart 109
|
| Morski*) |
DNVGL-CG-03391) |
| Środowisko |
ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3) i 2-3 (Klasa 3.2)
Zgodność z ROHS
|
| 1) Ważne tylko dla numeru części 242100.410M |
Porównanie monitoringu Eltek
|
Urządzenie CAN
|
Start
|
Koniec
|
Liczba węzłów
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 Basic
|
1
|
10
|
10
|
|
Smartpack 2 Master
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Monitor akumulatora
|
33
|
46
|
14
|
|
Monitor obciążenia
|
49
|
62
|
14
|
|
Monitor Flex
|
65
|
78
|
14
|
|
Monitory I/O
|
81
|
94
|
14
|
|
Monitor sieciowy
|
97
|
110
|
14
|
