Hybrydowy system prostownika słonecznego 36KW 48Vdc 12,8Kw moc słoneczna FP2 48/3000HE Moduł prostownika FP2 48/3200HE Słoneczny ( 241119.650 )

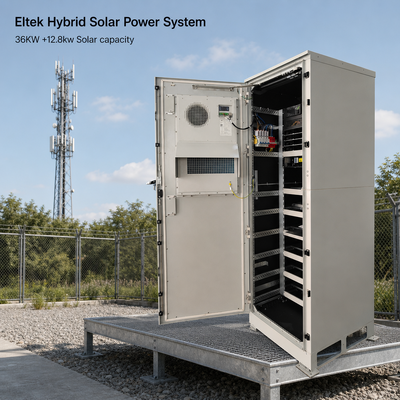

Ta hybrydowa kabina zasilania telekomunikacyjna zintegrowana jest z modułowym jądrem zasilania prądu stałego 48V z ładowaniem słonecznym

Zbudowany na sprawdzonej platformie Flatpack2 (FP2),

System łączy do 12 gniazdek prostowniczych i 4 gniazdki do ładowania słonecznego, aby dostarczać36 kW korekcji prądem przemiennym plus 12,8 kW energii fotowoltaicznejw jednym 19" układzie stojaka.

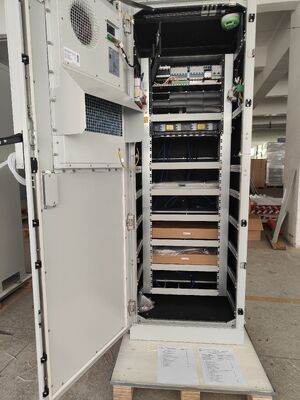

Szafka jest dostarczana z5× Flatpack2 48/3000 HE moduli naprawcze (15kW zainstalowane)a także2× Flatpack2 48/3200 HE moduły ładowarki słonecznej (instalowane 6,4 kW), gotowy do rozbudowy na gorąco do pełnej mocy 36kW + 12,8kW. Przepływ mocy jest sterowany przezSmartpack2 Touch + Smartpack2 Basic + Monitor I/O typu 2sterownik z możliwością zdalnego monitorowania.

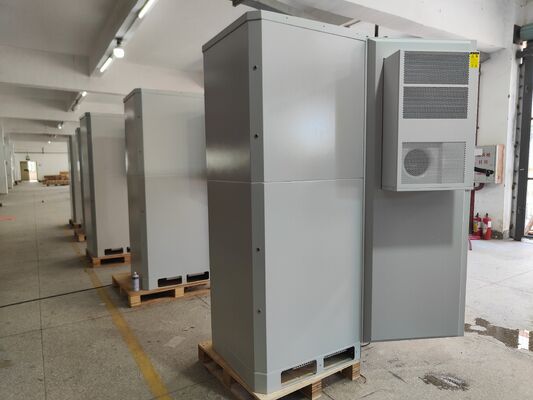

Zbudowany do trudnych środowisk zewnętrznych, obudowa typu 3 (2 000H × 700W × 1,050D mm włącznie z podłożem) jest chłodzona przez zintegrowany48V klimatyzator prądu stałegow celu utrzymania działania systemu nawet w przypadku przerwy w zasilaniu siecią. Poziomy bezpieczeństwa obejmują wyłącznik sieciowy C80A/4P, ochronę przeciw prądom prądu przemiennego typu C 3+NPE 275V (20/40kA), panel podłączający 2U PV z DC SPD,Przeginacze akumulatorów o pojemności 6 × 100 A, oraz dedykowane odłączenie niskiego napięcia LVBD (600A) / LVLD (300A) do ochrony baterii i obciążenia.

Główne cechy:

• Wyposażenie na zewnątrz: prostownik + ładowarka słoneczna + sterownik + rozkład + półki z akumulatorami litowo-jonowymi w jednej szafce typu 3 o długości 2 m
• Prawdziwa hybrydowa konstrukcja
• Moduły Flatpack2 HE moduły modułowe i hot-swappable: do 12 × 3kW prostowarzyszy (36kW) + do 4 × 3.2kW ładowarki słoneczne (12.8kW)
• Zestaw monitorowania Smartpack2: zarządzanie baterią, sterowanie LVD, alarmy, kompensacja temperatury za pośrednictwem czujnika temperatury baterii 3m
• Kompletna ochrona: AC SPD, DC SPD, wyłączniki akumulatora (6 × 100A), LVBD 600A / LVLD 300A, alarm drzwiowy i wykrywacz dymu
• Wyniki badania w 100% zgodności z wymogami fabrycznymi (badania wizualne, izolacyjne, uruchamiania, kalibracji, funkcjonalności sterownika i alarmu)
• 12-miesięczna gwarancja jakości

Zakres zastosowania

• Zewnętrzne stacje bazowe telekomunikacyjne (BTS/NodeB/eNodeB)
• Przedsiębiorstwa telekomunikacyjne i operatorzy obiektów wdrażający obiekty energetyczne hybrydowe z wykorzystaniem sieci + energii słonecznej
• Obszary komunikacyjne na obszarach wiejskich, pustynnych i odległych, w których zasilanie siecią jest niestabilne
• Obszar telekomunikacyjny zasilany energią słoneczną zmniejszający zużycie energii sieciowej i zużycie silników napędowych
• Pojemność prądu stałego dla przenośnych lub kontenerowych systemów łączności
• Ogólne obciążenia prądu stałego 48 V: urządzenia przesyłowe, połączenia mikrofalowe, backhaul małych ogniw, systemy monitorowania
