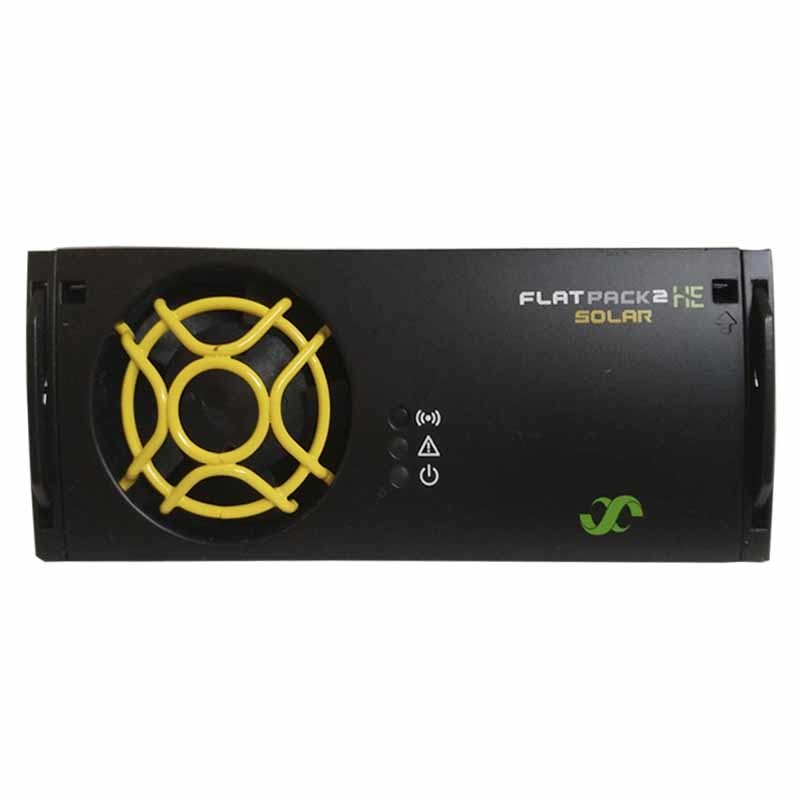

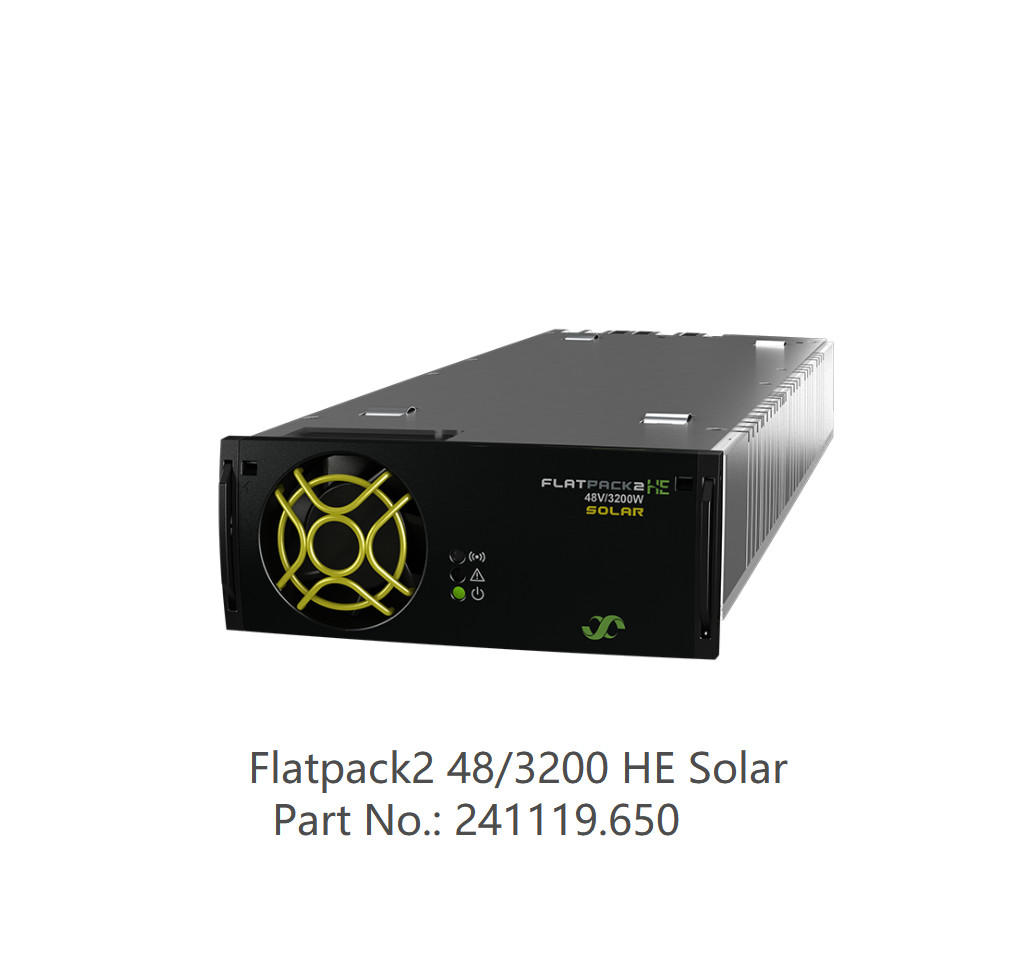

Ładowarka solarna Eltek Solar Charger Flatpack2 48/3200 HE Solar Flatpack2 HE solar 3200W Ładowarka solarna Flatpack2 48V (241119.650)
Zestaw rozszerzeń ładowania solarnego Eltek 2U/3U z półką z Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358)

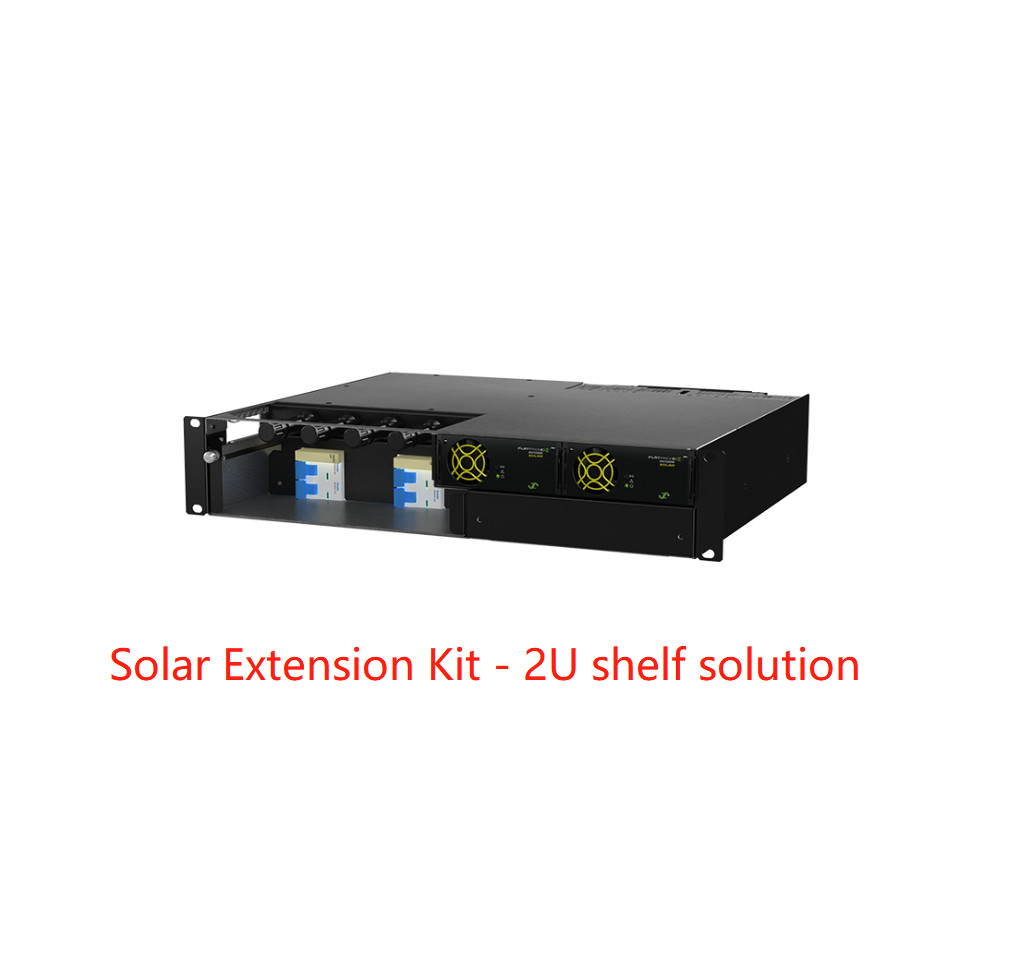

Zestaw rozszerzeń solarnych - 2U/3 Urozwiązanie półkowe
Specjalnie zaprojektowany ze złączami MC4 dla kabli z paneli fotowoltaicznych, przełączników serwisowych i opcjonalnych ograniczników przepięć. Mechanizm połączeniowy MC4 z przodu i z tyłu umożliwia łatwą instalację w terenie zarówno w obudowach zewnętrznych, jak i wewnętrznych.
Kluczowe cechy
- Flatpack2 HE solar z MPPT
- Moduły hot pluggable
- Wykrywanie zwarcia doziemnego
- Maksymalna moc PV 6,4kW
- Panel połączeniowy PV
- Złącza MC4
- Przełączniki serwisowe
- DC SPD Typ 1+2 (opcja)
Parametry:
|
|
|
|
|
|
|
|
MODEL |
ZESTAW ROZSZERZEŃ SOLARNYCH 2U |
ZESTAW ROZSZERZEŃ SOLARNYCH 3U |
|
Numer części |
CTZ00000.1358 |
CTZ00000.1255 |
|
|
MODUŁY ZASILANIA |
|
|
Ładowarka solarna Flatpack2 1) |
Flatpack2 48/3200 HE Solar |
|
|
|
|
Sprawność szczytowa |
97 % |
|
|
|
|
Maks. liczba modułów |
Do 2 szt. |
Do 4 szt. |
|
|
DANE WEJŚCIOWE (ŁADOWARKA SOLARNA) |
|
Napięcie (zakres roboczy) |
85-420 VDC |
|
|
|
|
Napięcie (zakres MPPT) 2) |
100-380 VDC |
|
|
|
|
Napięcie (rozruch) |
150 VDC |
|
|
|
|
Maksymalny prąd |
20.3 ADC |
|
|
|
|
Zabezpieczenia |
Bezpiecznik, warystor do ochrony przed przepięciami, odwrotna polaryzacja, wyłączenie, gdy VIN jest zbyt niskie, kontrola zwarcia doziemnego podczas uruchamiania |
|
PANEL POŁĄCZENIOWY PV |
|
|
Przełączniki serwisowe dla paneli PV |
2 szt. 2-biegunowe |
4 szt. 2-biegunowe |
|
|
Złącza MC4 |
4 szt. (2 szt. na jeden panel PV |
) 8 szt. (2 szt. na jeden panel PV) |
|
DC SPD (opcja) |
Do 2 szt. (Typ 1+2) |
Do 4 szt. (Typ 2) |
|
|
DANE WYJŚCIOWE |
|
|
Napięcie (domyślne) |
53.5 VDC |
|
|
|
|
Napięcie (zakres regulacji) |
42 3) - 57.6 VDC |
|
|
|
|
Maksymalna moc, VIN ≥ 170 VDC |
6400 W |
12800 W |
|
|
Maksymalny prąd, @VOUT = 48 VDC |
133 A |
266 A |
|
|
Zabezpieczenia |
Wyłączenie nadnapięciowe, zabezpieczenie przed zwarciem, wysoka temperatura, ograniczenie prądu rozruchowego przy podłączaniu na gorąco |
|
|
INNE SPECYFIKACJE |
|
|
Alarmy (czerwona dioda LED) |
Wyłączenie z powodu wysokiej i niskiej temperatury, awaria konwertera, wyłączenie nadnapięciowe na wyjściu, awaria wentylatora, alarm niskiego napięcia, awaria magistrali CAN |
|
Ostrzeżenia (żółta dioda LED) |
Niskie napięcie wejściowe, konwerter w trybie obniżonej mocy, aktywowane zdalne ograniczenie prądu, napięcie wejściowe poza zakresem, miganie przy nadnapięciu |
|
Normalny (zielona dioda LED) |
Wejście i wyjście OK |
|
|
|
|
Temperatura pracy |
-40 do +75 °C [-40 do +167 °F] 3) |
|
|
|
Temperatura przechowywania |
-40 do +85 °C [-40 do +185 °F |
|
|
|
|
Wymiary (szer. x gł. x wys.) 5) |
482 x 384 x 89 (2U) mm
[19 x 15.1 x 3.5 cala]
|
482 x 384 x 133 (3U) mm
[19 x 15.1 x 5.3 cala]
|
|
Waga (bez modułów) |
Około 7 kg [15 funtów] |
Około 10 kg [22 funty] |
|
NORMY PROJEKTOWE |
|
|
Bezpieczeństwo elektryczne |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 |
|
EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-1:2019, EN 61000-6-2:2019,
EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019
|
|
|
Środowisko |
ETSI EN 300 019-2-1 v2.3.1:2017 (Klasa 1.2)
ETSI EN 300 019-2-2 v2.4.1:2017 (Klasa 2.3)
ETSI EN 300 019-2-3 v2.4.1:2015 (Klasa 3.2)
ETSI EN 300 132-2 v2.6.1:2019
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.2. Inne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.3, muszą być podane
|
|
1) Szczegółowe informacje znajdują się w karcie katalogowej ładowarki solarnej Flatpack2
2) Przy nominalnych napięciach wyjściowych. MPPT będzie działać do 100V, ale ograniczenie maksymalnego prądu wejściowego spowoduje obniżenie maksymalnej mocy wyjściowej
3) Praca w trybie czuwania / testowania (VOUT 250 VDC
4) +45 do +75 °C [+113 do +167 °F] z obniżoną wydajnością
5) Zalecana minimalna głębokość szafy wynosi 400 mm [15,7 cala]
|
