Opis produktu:

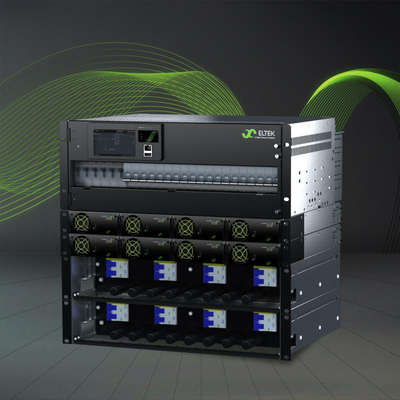

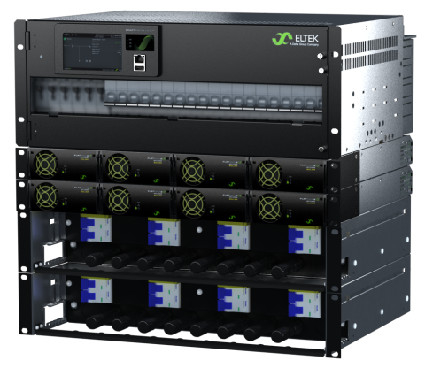

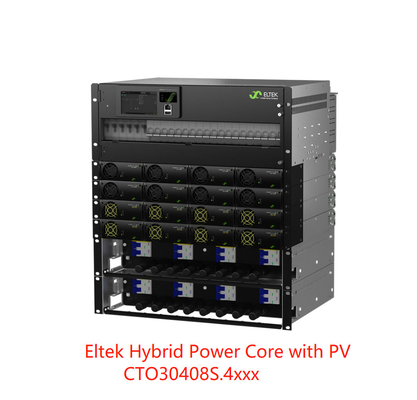

Rdzeń zasilania autonomicznego Solar firmy Eltek oparty jest na rodzinie produktów Flatpack2, w pełni zintegrowany w kompletne i elastyczne rozwiązania z jednym kontrolerem Smartpack2.
Rdzeń zasilania ma zintegrowaną dystrybucję baterii, dystrybucję obciążenia DC, ładowarki słoneczne z panelem połączeniowym PV. Rdzeń zasilania jest elastyczny i można go łatwo zmodernizować, aby sprostać zmieniającym się wymaganiom.
Autonomiczne stanowisko solarne zasilane jest z paneli fotowoltaicznych i w połączeniu z bateriami cyklicznymi zasila całą wymaganą moc przez cały dzień.
Cechy:
1. Kompletny system
2. Kontroler Smartpack2 Touch
3. Zaawansowane sterowanie i monitorowanie przez port Ethernet
4. HE FP2 solar z MPPT
5. Maksymalna moc PV 24 kW
6. Panel połączeniowy PV z DC SPD (opcja)
7. Moduły z możliwością wymiany podczas pracy
8. Obudowa dystrybucyjna 19”/4U
9. Do 8 pozycji wyłączników baterii
10. LVBD
11. Do 18 pozycji wyłączników obciążenia
12. LVLD1
13. LVLD2 (opcjonalnie)
14. Globalne certyfikaty
Parametry techniczne:
| |
|
|
|
|
|
| |
MODEL |
DYSTRYBUCJA 300A |
|
DYSTRYBUCJA 500A |
| |
Numer części (skonfigurowane systemy zasilania) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
MODUŁY ZASILANIA |
|
| |
Ładowarka słoneczna Flatpack21) |
Flatpack2 48/3200 HE Solar |
|
|
|
|
| |
DANE WEJŚCIOWE (ŁADOWARKA SŁONECZNA) |
| |
Napięcie (zakres) |
85-420 VDC (zakres roboczy) 100-380 VDC (zakres MPPT) |
|
|
|
|
| |
Napięcie (uruchomienie) |
150 VDC |
|
|
|
|
|
| |
Prąd maksymalny |
20 ADC |
|
|
|
|
|
| |
PANEL POŁĄCZENIOWY PV |
|
| |
Wyłączniki serwisowe dla paneli PV |
4 szt. 2-biegunowe |
|
|
8 szt. 2-biegunowe |
|
| |
DC SPD Typ 2 (opcja) |
Do 4 szt. |
|
|
Do 8 szt. |
|
| |
DANE WYJŚCIOWE |
|
| |
Napięcie |
-48 VDC |
|
|
-48 VDC |
|
| |
Prąd (maksymalny) |
300 A |
|
|
500 A |
|
| |
DYSTRYBUCJA BATERII |
|
| |
Liczba pozycji wyłączników |
6x (jednobiegunowe) |
|
8x (jednobiegunowe) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Typ wyłącznika baterii |
Typ wtykowy (D-frame) |
|
|
|
|
| |
DYSTRYBUCJA OBCIĄŻENIA |
|
| |
Liczba pozycji obciążenia |
Do 18x 18 mm |
|
Do 16x 18 mm |
|
| |
LVLD 1 |
300 A
(maks. 12x 18 mm lub 4x 27 mm + 6x 18mm)
|
300 A
(maks. 10x 18 mm lub 4x 27 mm + 4x 18mm)
|
| |
LVLD 2 (opcja) |
150 A
(maks. 6x 18 mm lub 4x 27 mm)
|
|
150 A
(maks. 6x 18 mm lub 4x 27 mm)
|
| |
Typ wyłącznika obciążenia |
Montowany na szynie DIN, szerokość 18 mm i 27 mm |
|
|
|
| |
STEROWANIE I MONITOROWANIE |
| |
Jednostka sterowania i monitorowania2) |
Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 |
|
| |
Lokalizacja montażu |
Montowane na panelu drzwi |
|
|
|
|
| |
Obsługa lokalna |
Obsługa z menu za pomocą panelu dotykowego i graficznego wyświetlacza kolorów |
|
| |
Obsługa zdalna |
Ethernet do zdalnego/lokalnego monitorowania i sterowania za pośrednictwem przeglądarki internetowej |
|
| |
INNE SPECYFIKACJE |
|
| |
Temperatura pracy |
-40 do +70 °C [-40 do +158 °F] 3) |
|
|
|
| |
Temperatura przechowywania |
-40 do +85 °C [-40 do +185 °F] |
|
|
|
|
| |
Wymiary (szer. x gł. x wys.)5) |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 cala]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 cala]
|
| |
Waga (bez modułów) |
Około 12 kg [26 funtów] |
|
Około 19 kg [42 funtów] |
| |
NORMY PROJEKTOWE |
|
| |
Bezpieczeństwo elektryczne |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMC |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Środowisko |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.2. Inne warunki pracy zgodnie z IEC 62040-5-3:2016 klauzula 4.3, należy podać
|
| |
1) Szczegółowe informacje znajdują się w karcie katalogowej ładowarki słonecznej Flatpack2
2) Szczegółowe informacje znajdują się w karcie katalogowej kontrolera Smartpack2 Touch
|
3) +45 do +70 °C [+113 do +158 °F] z obniżoną wydajnością
4) Zalecana minimalna głębokość szafy wynosi 400 mm [15,7 cala]
|

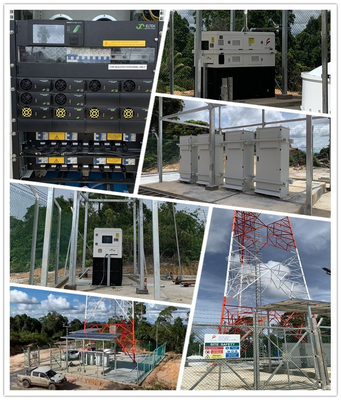

Zastosowania:
Stacje bazowe radiowe / lokalizacje komórkowe
LTE / 4G / WiMAX
Rozproszone systemy antenowe
Mikrofale
Szerokopasmowy
