Opis produktu:

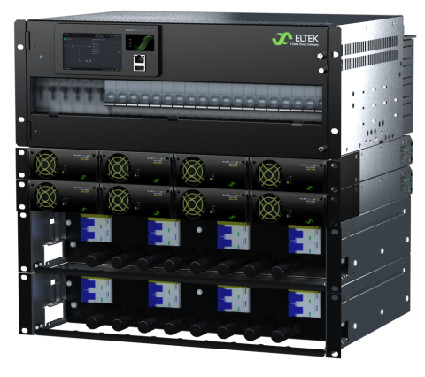

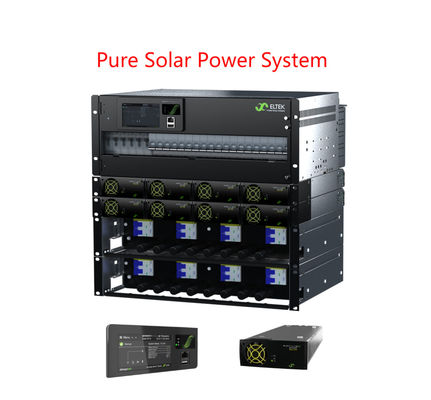

Rdzeń energii słonecznej autonomicznej Eltek opiera się na rodzinie produktów Flatpack2, w pełni zintegrowanych z kompletnymi i elastycznymi rozwiązaniami z jednym sterownikiem Smartpack2
Rdzeń zasilania ma zintegrowane rozkład baterii, rozkład obciążenia prądu stałego, ładowarki słoneczne z panelem podłączenia fotowoltaicznego.
Ośrodek autonomiczny oparty na energii słonecznej jest zasilany z paneli fotowoltaicznych, a połączone z cyklicznymi bateriami zapewniają niezbędną energię przez cały dzień.
Charakterystyka:
1Kompletny system.
2. Smartpack2 Touch Controller
3Zaawansowane sterowanie i monitorowanie przez port Ethernet
4. HE FP2 słoneczne z MPPT
5Maksymalna moc fotowoltaiczna 24 kW
6. Panel podłączenia PV z SPD prądu stałego (opcjonalnie)
7Moduły podłączalne na gorąco
8Podwozie dystrybucyjne 19 ′/4U
9. Do 8x pozycji wyłącznika baterii
10. LVBD
11. Do 18x pozycji przełączników obciążenia
12. LVLD1
13. LVLD2 (nieobowiązkowe)
14Ogólne zatwierdzenia
Parametry techniczne:
| |
|
|
|
|
|
| |
Modelowy |
300A DISTRUBUACJA |
|
500A DISTRIBUCJA |
| |
Numer części (konfigurowane układy zasilania) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
Moduły mocy |
|
| |
Ładowarka Flatpack21) |
Flatpack2 48/3200 HE Solar |
|
|
|
|
| |
Dane wejściowe (Ładowarka słoneczna) |
| |
napięcie (zakres) |
85-420 VDC (zakres pracy) 100-380 VDC (zakres MPPT) |
|
|
|
|
| |
napięcie (włączenie) |
150 VDC |
|
|
|
|
|
| |
Maksymalny prąd |
20 ADC |
|
|
|
|
|
| |
PANEL POŁĄCZENIA PV |
|
| |
Przełączniki serwisowe dla zestawów fotowoltaicznych |
4 sztuk 2-polarne |
|
|
8 sztuk 2-polarne |
|
| |
DSP prądu stałego typu 2 (opcjonalnie) |
Do 4 sztuk |
|
|
Do 8 sztuk |
|
| |
Wynik DATA |
|
| |
napięcie |
-48 VDC |
|
|
-48 VDC |
|
| |
Prąd (maksymalny) |
300 A |
|
|
500 A |
|
| |
DYSTRYBUCJA BATERY |
|
| |
Liczba pozycji wyłącznika |
6x (jednopół) |
|
8x (jednopolt) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Rodzaj rozłącznika baterii |
Rodzaj wtyczki (ramy D) |
|
|
|
|
| |
Rozkład obciążenia |
|
| |
Liczba pozycji obciążenia |
Do 18x18 mm |
|
Do 16 x 18 mm |
|
| |
LVLD 1 |
300 A
(maksymalnie 12 x 18 mm lub 4 x 27 mm + 6 x 18 mm)
|
300 A
(maksymalnie 10x 18 mm lub 4x 27 mm + 4x 18 mm)
|
| |
LVLD 2 (opcjonalnie) |
150 A
(maksymalnie 6x 18 mm lub 4x 27 mm)
|
|
150 A
(maksymalnie 6x 18 mm lub 4x 27 mm)
|
| |
Rodzaj rozbiornika obciążenia |
Zestaw na szynach DIN o szerokości 18 mm i 27 mm |
|
|
|
| |
Kontrola i monitorowanie |
| |
Jednostka kontroli i monitorowania2) |
Smartpack2 Touch + Smartpack2 Basic + Monitor typu I/O2 |
|
| |
Miejsce montażu |
Panel drzwiowy zamontowany |
|
|
|
|
| |
Działalność lokalna |
Obsługa kierowana menu za pomocą płyty dotykowej i graficznego wyświetlacza kolorowego |
|
| |
Działanie zdalne |
Ethernet do zdalnego/lokalnego monitorowania i sterowania za pomocą przeglądarki WEB |
|
| |
Inne specyfikacje |
|
| |
Temperatura pracy |
-40 do + 70 °C [-40 do + 158 °F]3) |
|
|
|
| |
Temperatura przechowywania |
-40 do + 85 °C [-40 do + 185 °F] |
|
|
|
|
| |
Wymiary (W x D x H)5) |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 cala]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 cala]
|
| |
Waga (z wyłączeniem modułów) |
Około 12 kg |
|
Około 19 kg |
| |
STANDARDY projektowe |
|
| |
Bezpieczeństwo elektryczne |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMC |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Środowisko |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 pkt 4.2. Inne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.3, należy poinformować
|
| |
1) Szczegółowe informacje znajdują się w arkuszu danych Flatpack2 Solar Charger
2) Szczegółowe informacje znajdują się w karcie danych Smartpack2 Touch Controller
|
3) +45 do +70 °C [+113 do +158 °F] z obniżoną wydajnością
4) Zalecana minimalna głębokość szafki wynosi 400 mm [15,7 cala]
|

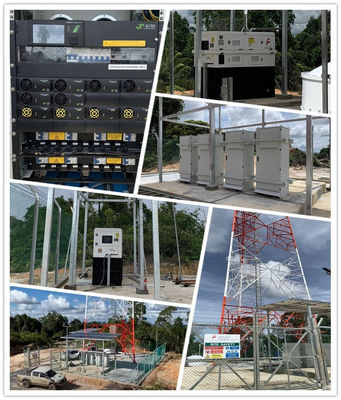

Zastosowanie:
· Stacje bazowe radiowe/lokalizacje komórkowe
· LTE / 4G / WiMAX
· Systemy anten rozproszonych
· Mikrofale
· szerokopasmowa łączność
