Zastosowania na tych rynkach wymagają najnowocześniejszych, niezawodnych i bezpiecznych systemów zasilania prądem stałym.szeroki zakres temperatury pracy i doskonała niezawodność w małym, głębokim obudowie 217 mm.
Wykorzystywane w półce 3U z sterownikiem Smartpack S, prostowniki Flatpack S obejmują aplikacje o mocy od 2 do 8 kW przy użyciu minimalnej przestrzeni, mniej niż 18 litrów i niskiej rozpraszaniu ciepła.
| |

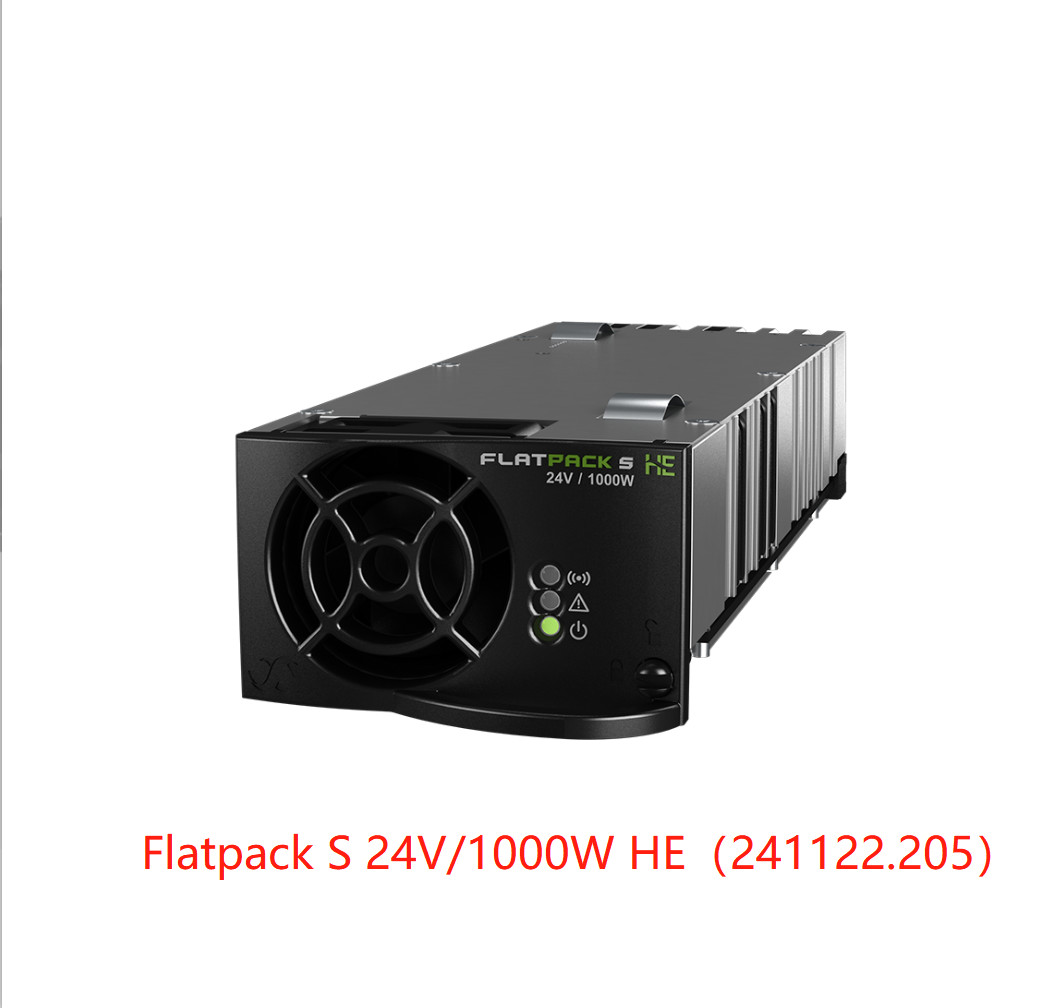

| Model | Flatpack S 24/1000 HE |
| Numer części | 241122.205 |
| Wprowadzenie danych |
| napięcie (zakres nominalny) | 185 VAC/DC- 305 VKlimatyzator/ 300VD.C. |
| napięcie (zakres pracy) | 85 VAC/DC- 305 VKlimatyzator/ 300VD.C. |
| Częstotliwość (nazwa / zakres) | 45 - 66 Hz / DC |
| Maksymalny prąd | 5.9 ARMS |
| Wskaźnik mocy | > 0,99 przy obciążeniu 50% lub większym |
| Ochrona | Środki zabezpieczające Wyłączanie powyżej 305 VKlimatyzator/ 300 VD.C. |
| Wynik DATA |
| napięcie (default) | 26.7 VD.C. |
| napięcie (zakładany zakres) | 21 - 29 VD.C. |
| Maksymalna moc, wejście nominalne | 1000 W |
| Maksymalna moc, @ 85 VAC/DC | 440 W |
| Maksymalny prąd | 41.7 A (@V)WYJEDNIE< 24 VD.C.) |
| Aktualne dzielenie | ± 5% maksymalnego prądu od 10 do 100% obciążenia |
| Regulacja napięcia statycznego (10-100% obciążenia) | ± 0,5% |
| Dynamiczna regulacja napięcia | ± 5,0% dla 10-90% lub 90-10% zmienności obciążenia, czas regulacji < 50 ms |
| /Czas wstrzymania. | > 20 ms; napięcie wyjściowe > 21 VD.C. |
| Ripple | < 150 mVPP, szerokość pasma 30 MHz |
Ochrona | Dioda blokująca lub blokująca, zabezpieczenie przed zwarciem, ochrona przed prądem i ochrona przed wysoką temperaturą |
| Inne specyfikacje |
| Maksymalna wydajność | 920,5% |
| Izolacja | 30,0 kVKlimatyzator- wejście i wyjście, 1,5 kVKlimatyzator- wejściowa ziemia, 0,5 kVD.C.- ziemia wyjściowa |
| Alarmy (czerwona dioda LED) | Niedobry wyłączenie zasilania, wyłączenie wysokiej i niskiej temperatury, awaria korektoru, wyłączenie nad napięciem na wyjściu, awaria wentylatora, alarm niskiego napięcia, awaria autobusów CAN |
| Ostrzeżenia (żółta dioda LED) | Sprzątacz w trybie obniżania mocy, ograniczenie prądu baterii na odległość aktywowane, napięcie wejściowe poza zasięgiem, migające przy nad napięciu |
| Normalne (zielona dioda LED) | Wprowadzenie i wyjście OK |
| Potencjalny przekaźnik alarmowy (zwykle zamknięty) | Otwiera się w przypadku alarmu i awarii sieci |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Sprawa L1) | > 1 975 044 (@ Tśrodowisko: 25 °C) |
| Temperatura pracy (5-95% RH bez kondycji) | - 40 - 85°C [-40 - 185°F] |
| Maksymalna moc wyjściowa powyżej temp / to | 45°C [+113°F] / 400 W |
| Temperatura przechowywania | -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH nie kondensacyjna |
| Wymiary [WxHxD] / Waga | 72 x 41,5 x 217 mm (2,83 x 1,63 x 8,54 ′′) / < 850 g (1,9 lb) |
| STANDARDY projektowe |
Bezpieczeństwo elektryczne | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
EMC | EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS 61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 część 15:2013 |
| Marynarka | DNVGL-CG-03391), certyfikat ABS PDA1) |
Środowisko | ETSI EN 300 019: 2-1 (klasa 1.2) & 2-2 (klasa 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 pkt 4.2. Inne warunki eksploatacji zgodnie z IEC 62040-5-3:2016 pkt 4.3, należy poinformować |
| 1) ważne tylko dla części nr 241122.205M |
