| Model |

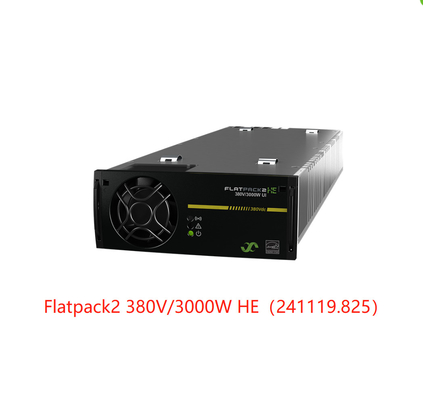

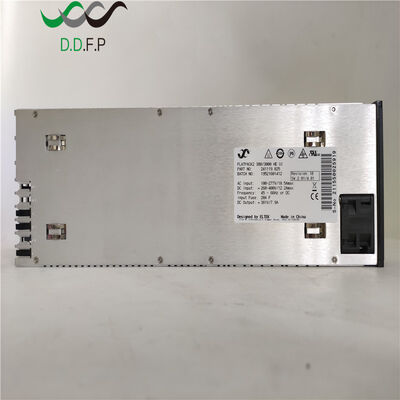

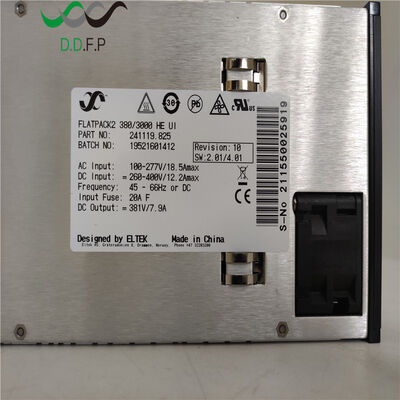

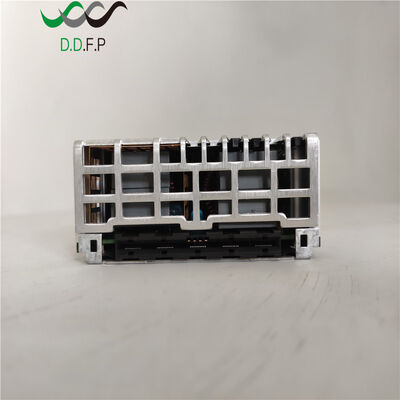

Flatpack2 380/3000 HE (UI) |
| Numer części |
241119.825 |
| WPROWADZANIE DANYCH |
| Napięcie (nominalne) |
176 - 277 VAC/ 260 - 400 VD 1)
C
|
| Zakres napięcia) |
85 - 305 VAC/ 260 - 410 VD 1)
C
|
| Częstotliwość |
45 - 66 Hz / 15 - 18,5 Hz2)/ DC1) |
| Prąd (maksymalny) przy nominalnym wejściu, pełne obciążenie |
18,2 ARMS |
| Współczynnik mocy |
> 0,99 przy obciążeniu 50% lub większym |
|
Ochrona
|
Bezpiecznik w warystorze L i N
Rozłącz się, gdy VWjest poza zasięgiem
|
| DANE WYJŚCIOWE |
| Napięcie (domyślne) |
381 WDC |
| Napięcie (regulowany zakres) |
300 - 400 VDC |
| # Obsługiwana komórka Pb |
156 - 1683) |
| Moc ciągła (maksymalna) |
3000 W |
| Zasilanie @ 85 VAC/ 85 VDC |
1200 W |
| Bieżący ciągły (maksymalny) |
9 A (@VNA ZEWNĄTRZ< 336 VDC) / 7,9 A (@ VNA ZEWNĄTRZ= 381 VDC) |
| Współdzielenie prądu (obciążenie 10 - 100%) |
±5% prądu maksymalnego od 10 do 100% obciążenia |
| Regulacja napięcia statycznego (10 - 100% obciążenia) |
±0,5% |
| Dynamiczna regulacja napięcia |
±2,0% dla zmiany obciążenia 10-90% lub 90-10%, czas regulacji < 10 ms5) |
| Czas oczekiwania |
> 20 ms;napięcie wyjściowe > 300 VDCprzy obciążeniu 1500 W |
| Marszczyć |
< 1000 mVPP, szerokość pasma 30 MHz |
| Ochrona |
Wyłączenie przepięciowe, Hot plug-in - Ograniczenie prądu rozruchowego, Dioda ORing, Bezpiecznik5), Odporność na zwarcie, Zabezpieczenie przed wysoką temperaturą, Wyłączenie z powodu przeciążenia4) |
| INNE SPECYFIKACJE |
| Sprawność przy 230 VAC/ 380VDCwejście |
96,2% / 96,6% |
| Izolacja |
3,0 kVAC– wejście do wyjścia, 1,5 kVAC– wejście do ziemi, 1,5 kVDC– wyjście do masy,
3,0 kVAC– CAN do obwodu pierwotnego, 3,0 kVAC– CAN do wtórnego
|
| Alarmy (czerwona dioda LED) |
Wyłączenie z powodu niskiego napięcia zasilania, Wyłączenie z powodu wysokiej i niskiej temperatury, Awaria prostownika, Wyłączenie z powodu przepięcia na wyjściu, Awaria wentylatora, Alarm niskiego napięcia, Awaria magistrali CAN |
| Ostrzeżenia (żółta dioda LED) |
Prostownik w trybie obniżania mocy, Aktywowano zdalne ograniczenie prądu akumulatora, Napięcie wejściowe poza zakresem, miga przy przepięciu |
| Normalny (zielona dioda LED) |
Wejście i wyjście ok |
| Hałas akustyczny przy nominalnym wejściu i pełnym obciążeniu |
< 40dBA @Totoczenia< 25°C / <58 dBA przy tempotoczenia> 40°C |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Case L1) |
2 291 210h (@Totoczenia= 25°C) |
| Temperatura robocza |
-40 do +75°C (-40 do +167°F), wilgotność 5 - 95% RH bez kondensacji
Moc wyjściowa spada liniowo od 3000 W przy 50°C (122°F) do 980 W przy 75°C (167°F)
|
| Temperatura przechowywania |
-40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [SxWxG] / Waga |
109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / < 1,95 kg (4,3 funta) |
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 nr 60950-1-07 |
| kompatybilność elektromagnetyczna |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010,
IEC61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 część 15:2013
|
|
Środowisko
|
Testowane zgodnie z: ETSI EN 300 019: 2-1 (klasa 1.2) i 2-2 (klasa 2.3)
Normalne warunki pracy zgodnie z IEC 62040-5-3:2016 punkt 4.2.Inne warunki pracy zgodnie z IEC 62040-5-3:2016, punkt 4.3, muszą być podane
2011/65/UE (RoHS) i 2012/19/UE (WEEE)
|
|
1) Obsługa wejścia DC od wersji 7 wprowadzona stopniowo za pośrednictwem pn 241119.825IA.Obsługa niższych napięć DC na zapytanie
2) Zakres częstotliwości 16 2/3 Hz obsługiwany tylko dla 230 VAC+/-15%.Maksymalna dostępna moc obniżona do 1000 W
3) dla 156 ogniw minimalne napięcie probiercze wynosi 1,923 V/ogniwo.Dla 168 ogniw maksymalne napięcie doładowania wynosi 2,38 V/ogniwo
4) jeśli przeciążenie lub błąd obciążenia nie zostanie usunięty po 10 s (zdefiniowany jako Vout < 200 VDC) wyłączy się na stałe (wyłącz zasilanie, aby zresetować)
5) od wersji 9, wprowadzonej stopniowo przez pn 241119.825IA
|
