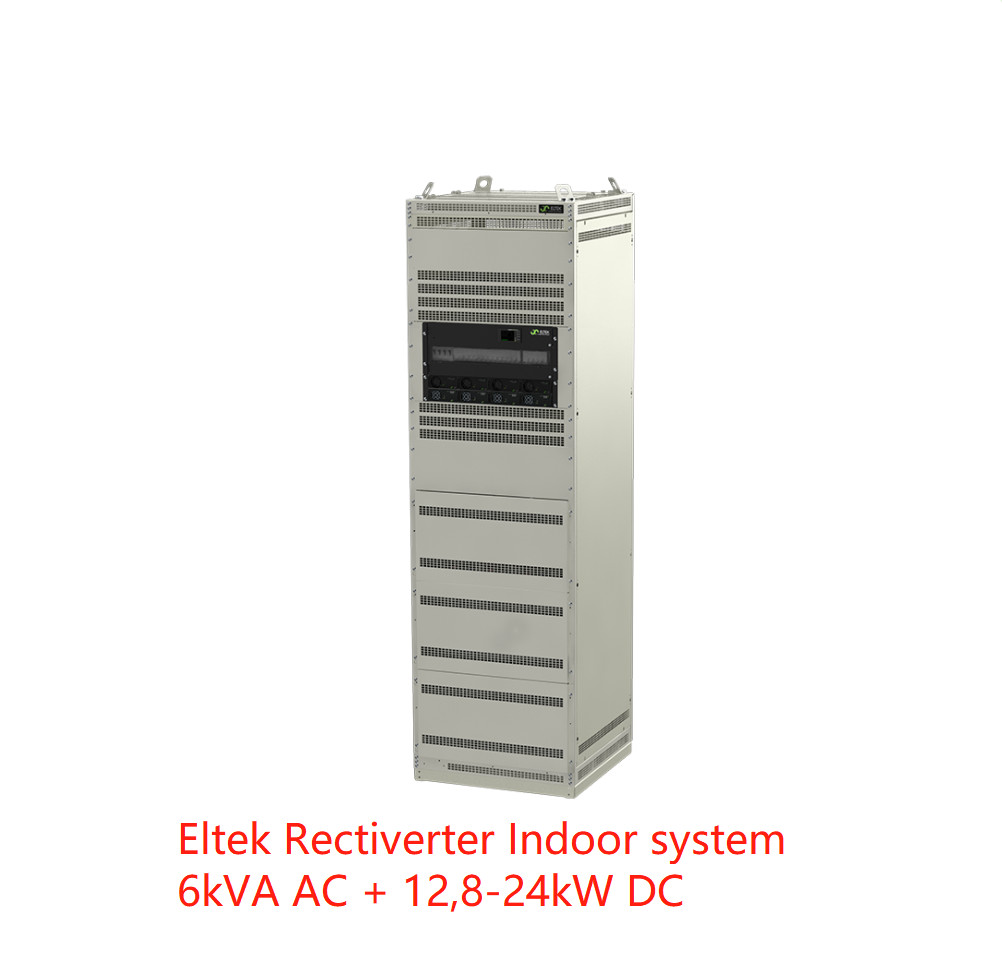

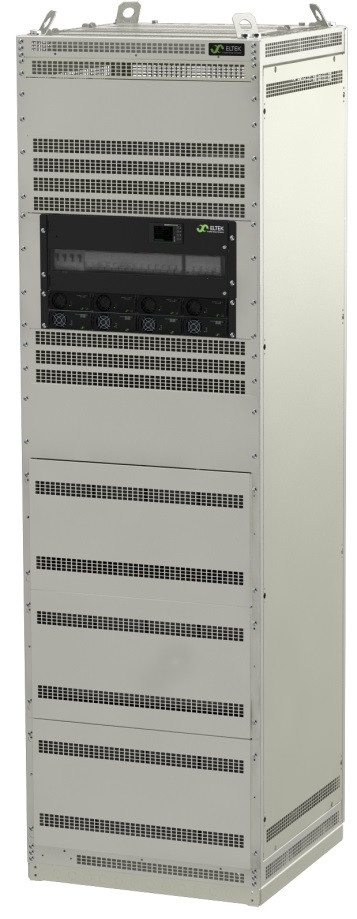

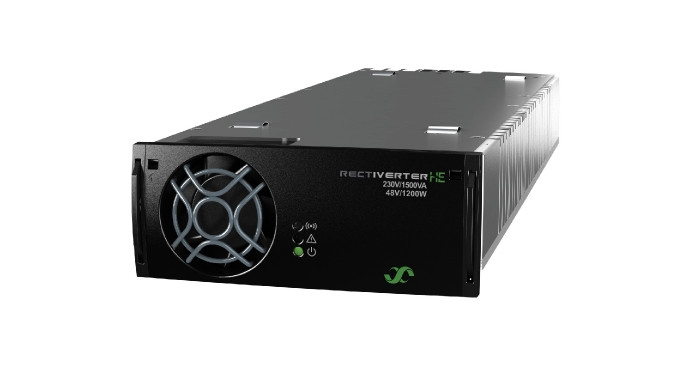

| System wewnętrzny Rectiverter |
| Modele / informacje dotyczące zamawiania 6kVA+12,8 kW DC |
6kVA+16,8 kW DC |
6kVA+ 16,0 kW DC |
6kVA+24,0 kW DC |
| Numer części CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R1.4000 |
CTE30843R1.4000 |
| DANE WYJŚCIOWE AC |
| Napięcie (domyślne) / (zakres regulacji) |
230 VAC / 200 - 240 VAC |
| Częstotliwość (tryb falownika domyślny) |
50 Hz (adaptacyjna) |
| Częstotliwość (tryb falownika ustawialny) |
50Hz, 60Hz lub ostatnio zsynchronizowana 50/60Hz (adaptacyjna) |
| Moc maksymalna (ciągła / przeciążeniowa (<15s) ) |
4800 W (6000 VA) / 8000 VA |
|
Prąd maksymalny (ciągły / przeciążeniowy
(<15s) )
|
26ARMS / 34,8ARMS |
| Prąd (maksymalny) Szybkie wyzwalanie (20ms) |
120A (6 x nominalny) |
| Czas podtrzymania (zaniki napięcia) (przed przełączeniem na baterię) |
> 5 ms przy obciążeniu 4800W |
| THD |
< 1,5 % przy obciążeniu rezystancyjnym |
| Funkcje wyjściowe |
Bezpiecznik w L i N, możliwość wymiany podczas pracy |
| DANE WYJŚCIOWE DC |
| Napięcie (domyślne) / (zakres regulacji) |
53,5 VDC / 43 - 58 VDC |
| Moc (maksymalna przy nominalnym wejściu) 12,8 kW 1) |
16,8 kW 1) |
16,0 kW 1) |
24,0 kW 1) |
| Prąd (maksymalny przy VOUT ≤ 48 VDC) 267 A 1) |
350 A 1) |
333 A 1) |
500 A 1) |
| Czas podtrzymania, maksymalna moc wyjściowa |
>10ms; VOUT > 41 VDC |
| Funkcje wyjściowe |
Zabezpieczenie przed zwarciem, wyłączenie nadnapięciowe |
| DANE WEJŚCIOWE |
| Napięcie wejściowe AC (3 fazy Y) |
400 VAC |
| Ochrona przeciwprzepięciowa |
OVP Klasa 2 |
| Prąd AC/faza (przy nominalnym napięciu wyjściowym) (w zależności od typu) 28-58 ARMS 3) |
| Częstotliwość (domyślna: zakres synchronizacji) |
47-53 Hz |
| Częstotliwość (ustawialna: zakres synchronizacji) |
47-53 Hz, 57-63 Hz lub oba (adaptacyjna) |
| Współczynnik mocy / THD |
> 0,99 przy obciążeniu 50% lub więcej / < 3,5% |
|
Napięcie DC nominalne / rozszerzony zakres (bez
przeciążenia)2)
|
45 - 58 VDC / 40 - 45 VDC |
| Prąd DC (maksymalny) |
128 A / 180A podczas przeciążenia (15s) |
|
Funkcje wejściowe
|
Bezpiecznik w L i N, możliwość wymiany podczas pracy, warystor, możliwość wymiany podczas pracy, indywidualne zaciski śrubowe wejścia AC 10 mm2 dla L1, L2, L3, N & PE
Wyłącznik akumulatora (typu wtykowego), domyślnie LVBD
|
| DYSTRYBUCJA OBCIĄŻENIA 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6kVA+16,0 kW DC |
6kVA+24,0 kW DC |
| LVLD |
300 A |
| Dystrybucja AC 1-biegunowa (połączenie L na MCB) |
2*2A, 4*6A, 4*10A C |
2*6A, 2*10A C |
| Dystrybucja -48 VDC(obciążenie priorytetowe) 4*10A,4*16A,4*32A,4*63A |
4*10A,2*16A,4*32A,4*63A |
4*10A,4*16A,4*32A,4*63A |
4*10A,4*16A,6*32A,6*63A |
| Dystrybucja -48 VDC(bez obciążenia priorytetowego) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A,2*16A,3*32A,3*63A |
| Wyłącznik akumulatora |
3*100 A, D (wtykowy) |
3*200 A, D (wtykowy) |
| INNE SPECYFIKACJE |
| Kontrola i monitorowanie (patrz karta katalogowa Smartpack2) |
Montaż panelu Smartpack S |
Smartpack 2 |
| Sprawność >96% (tryb sieciowy (AC/AC i AC/DC)), >94% (tryb falownika (DC/AC)) |
| Temperatura pracy -40 do +55°C (-40 do +131°F), wilgotność 5 - 95% RH bez kondensacji |
| Temperatura przechowywania -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [WxDxH] / Waga 600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 150 kg (551 lbs) |
| Klasa ochrony IP 20 |
| NORMY PROJEKTOWE |
| Bezpieczeństwo elektryczne EN 60950-1, EN 62040-1 Bezpieczeństwo UPS |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Część 15
EN 61000-6-1 /-2/-3/-4
|
| Środowisko ETSI EN 300 019: 2-1 (Klasa 1.2), 2-2 (Klasa 2.3) & 2-3 (Klasa 3.2) Zgodność z RoHS (2011/65/EU) i WEEE (2002/96/EC) |
|
1) Obciążenie AC ma priorytet. Maksymalna dostępna moc i prąd wyjściowy DC zależy
od chwilowego obciążenia AC i napięcia wejściowego AC; tj. maksymalnie 10,9 kW/18,9 kW przy pełnej mocy AC i nominalnym wejściu dla 230VAC.
2) 40 - 45 VDC: obniżona wydajność - brak doładowania mocy i zwiększone THD napięcia na wyjściu AC
|
3) Jeśli napięcie DC spadnie poniżej 43V, prąd wejściowy może wzrosnąć powyżej tego poziomu |
