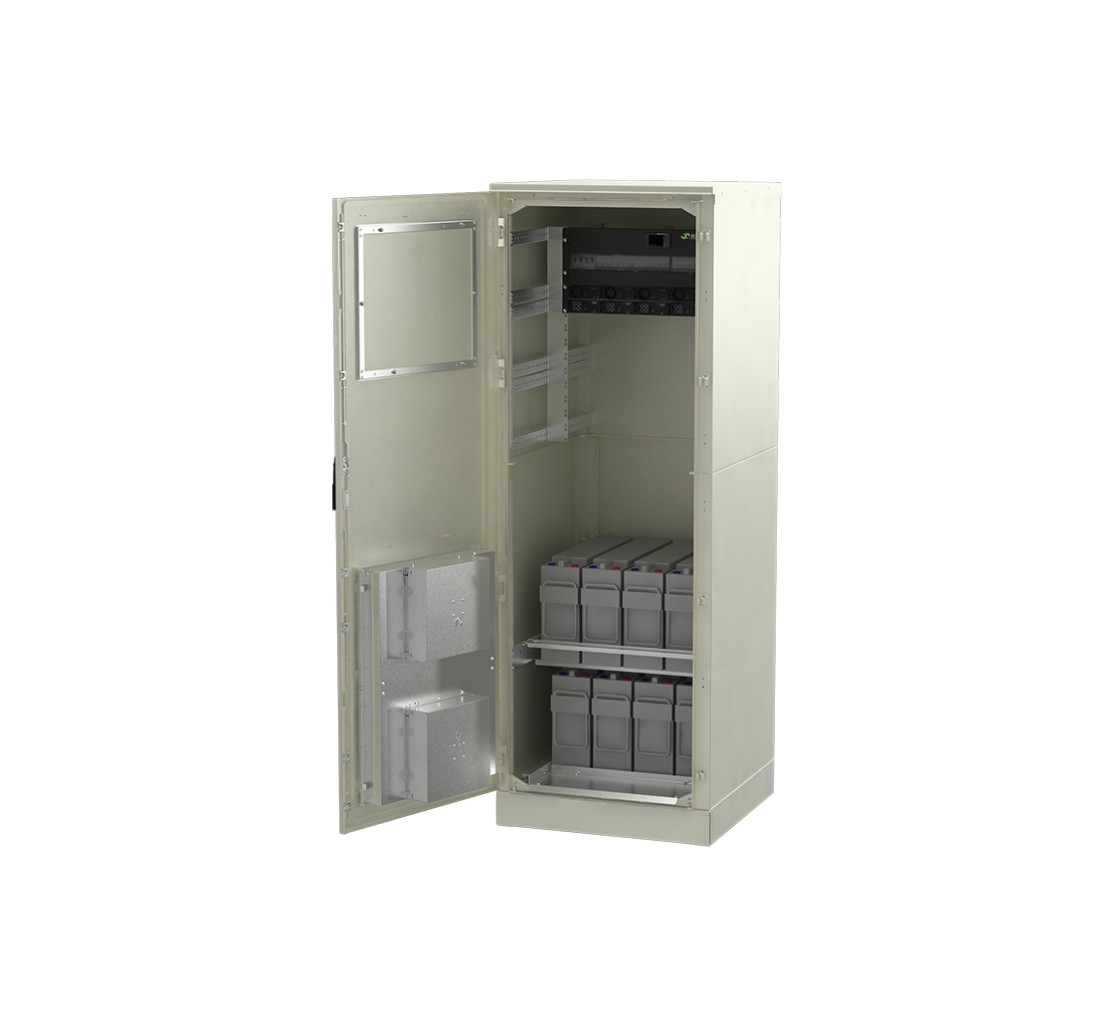

| Modele / informacje dotyczące zamawiania 6kVA+12,8 kW DC |
6kVA+16,8kW DC |
6 kVA + 16,0 kW prądu stałego |
6kVA+21,0kW DC |
| Numer części CTEJ0834.4000 |
CTEJ0834.4001 |
CTE20834R1.4000 |
CTE30834R1.4000 |
| DANE WYJŚCIOWE AC |
| Napięcie (domyślnie) / (zakres regulacji) 230 VAC/ 200 - 240 VAC |
| Częstotliwość (domyślny tryb falownika) 50 Hz (adaptacyjna) |
| Częstotliwość (ustawiany tryb falownika) 50 Hz, 60 Hz lub ostatnia synchronizacja 50/60 Hz (adaptacyjna) |
| Maksymalna moc (ciągła / przeciążeniowa (<15s)) 4800 W (6000 VA) / 8000 VA |
| Prąd maksymalny (ciągły / przeciążeniowy (<15s) ) 26ARMS/ 34,8ARMS |
| Prąd (maksymalny) Szybkie wyłączenie (20 ms) 120 A (6 x nominalne) |
|
Wstrzymanie (spadki napięcia) (przed przełączeniem na > 5 ms przy obciążeniu 4800 W
bateria)
|
| THD < 1,5% przy obciążeniu rezystancyjnym |
| Funkcje wyjściowe Bezpiecznik w L i N, możliwość podłączania podczas pracy |
| DANE WYJŚCIOWE DC |
| Napięcie (domyślnie) / (zakres regulacji) 53,5 VDC/ 43 - 58 VDC |
| Moc (maksymalna przy nominalnym wejściu) 12,8 kW1) |
16,8 kW1) |
16,0 kW1) |
21,0 kW1) |
| Prąd (maksymalny @VNA ZEWNĄTRZ≤ 48 VDC) 267A1) |
350 A1) |
333 A1) |
437A1) |
| Czas podtrzymania, maksymalna moc wyjściowa >10ms;VNA ZEWNĄTRZ> 41 VDC |
| Funkcje wyjściowe Zabezpieczenie przed zwarciem, wyłączenie przepięciowe |
| WPROWADZANIE DANYCH |
| Napięcie wejściowe sieci prądu zmiennego (3 fazy Y) 400 VAC |
| Ochrona przeciwprzepięciowa OVP klasa 2 |
| Prąd przemienny/faza (przy nominalnym napięciu wyjściowym) (w zależności od typu) 28-58 ARMS 3) |
| Częstotliwość (domyślnie: zakres synchronizacji) 47-53 Hz |
| Częstotliwość (możliwość ustawienia: zakres synchronizacji) 47-53 Hz, 57-63 Hz lub oba (adaptacyjne) |
| Współczynnik mocy / THD > 0,99 przy obciążeniu 50% lub większym / < 3,5% |
|
Nominalne / rozszerzony zakres napięcia DC (nie 45 - 58 V / 40 - 45 V
przeciążać)2) DC DC
|
| Prąd stały (maksymalny) 128 A / 180 A podczas przeciążenia (15 s) |
|
Bezpiecznik w L i N, możliwość podłączania podczas pracy, warystor, możliwość podłączania podczas pracy
Cechy wejściowe Wejście AC pojedyncze zaciski śrubowe 10 mm2 dla L1, Ł2,Ł3,N & PE Wyłącznik baterii (typ wtykowy), domyślnie LVBD
|
| DYSTRYBUCJA OBCIĄŻENIA 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6 kVA + 16,0 kW DC |
6 kVA + 21,0 kW DC |
| 150 LVLD A |
- |
| 1-biegunowa dystrybucja AC (połączenie L na MCB) 2*6A, 2*10A C |
| -48 VDCrozdział (obciążenie priorytetowe) 2*10A,2*16A,2*32A,2*63A |
2*10A, 2*32A, 2*63A |
2*10A,2*16A,2*32A,2*63A |
2*10A,2*16A,3*32A,3*63A |
| -48 VDCdystrybucja (bez obciążenia priorytetowego) 2*10A, 2*32A, 2*63A |
- |
| Wyłącznik akumulatora 2*100 A, D (wtyczka) |
2*200 A, D (wtyczka) |
2*200 A, D (wtyczka) |
2*250 A, D (wtyczka) |
| INNE SPECYFIKACJE |
| Sterowanie i monitorowanie (patrz arkusz danych Smartpack2) Smartpack S do montażu na panelu |
Inteligentny pakiet 2 |
| Sprawność >96% (tryb sieciowy (AC/AC i AC/DC)), >94% (tryb inwerterowy (DC/AC)) |
| Temperatura robocza -40 do +55°C (-40 do +131°F), wilgotność 5 - 95% RH bez kondensacji |
| Temperatura przechowywania -40 do +85°C (-40 do +185°F), wilgotność 0 - 99% RH bez kondensacji |
| Wymiary [szer. x gł. x wys.] / waga 700 x 823 x 1800 mm (27,6 x 32,4 x 71”) / 250 kg (551 funtów) |
| Stopień ochrony IP55 |
| Kolor RAL7035 |
| STANDARDY PROJEKTOWE |
| Bezpieczeństwo elektryczne EN 60950-1, EN 62040-1 Bezpieczeństwo UPS |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 część 15
EN 61000-6-1 /-2/-3/-4
|
| Środowisko ETSI EN 300 019: 2-1 (klasa 1.2), 2-2 (klasa 2.3) i 2-3 (klasa 3.2) Zgodny z RoHS (2011/65/UE) i WEEE (2002/96/WE) |
|
1) Priorytet ma obciążenie AC.MaksymalnydostępnyMoc i prąd wyjściowy DC zależą od 3) Jeśli napięcie DC spadnie poniżej 43V, prąd wejściowy może wzrosnąć powyżej tego poziomu chwilowego obciążenia AC i napięcia wejściowego AC;tj. maksymalnie 10,9 kW/18,9 kW przy pełnej mocy AC i
znamionowe wejście dla 230VAC.
2) 40 - 45 VDC: zmniejszona wydajność - brak zwiększenia mocy i zwiększone THD napięcia na AC
wyjście
|
