OEM 19-calowa zewnętrzna szafa zasilająca Obudowy telekomunikacyjne 15U 22U

1
MOQ
1999 USD/SET
Cena £
OEM 19-calowa zewnętrzna szafa zasilająca Obudowy telekomunikacyjne 15U 22U
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Marka: Eltek
Nazwa produktu: Telekomunikacyjna szafa zewnętrzna
Rodzaj: typ 2
Wysokość: 15U / 22U
Stopień ochrony IP: IP55
Wnioski: Sieci dostępu radiowego (2G/3G/4G/LTE/Wimax)
Materiały: Stal ocynkowana
Kolor: Jasnoszary lub opcjonalnie
Dławiki kablowe: przewody dolne lub opcjonalne
Pakiet: drewniane opakowanie
Podkreślić:

Obudowy telekomunikacyjne 15U 22U

,

OEM 19-calowa zewnętrzna szafa zasilająca

,

zewnętrzna szafa zasilająca 15U 22U

Podstawowe informacje
Miejsce pochodzenia: CN
Nazwa handlowa: Eltek
Orzecznictwo: CE
Numer modelu: Wpisz 2
Zapłata
Szczegóły pakowania: drewniane kartony
Czas dostawy: 8-10 tygodni
Możliwość Supply: 500 zestawów / miesiąc
opis produktu

OEM 19-calowa zewnętrzna szafa zasilająca Obudowy telekomunikacyjne 15U 22U 0

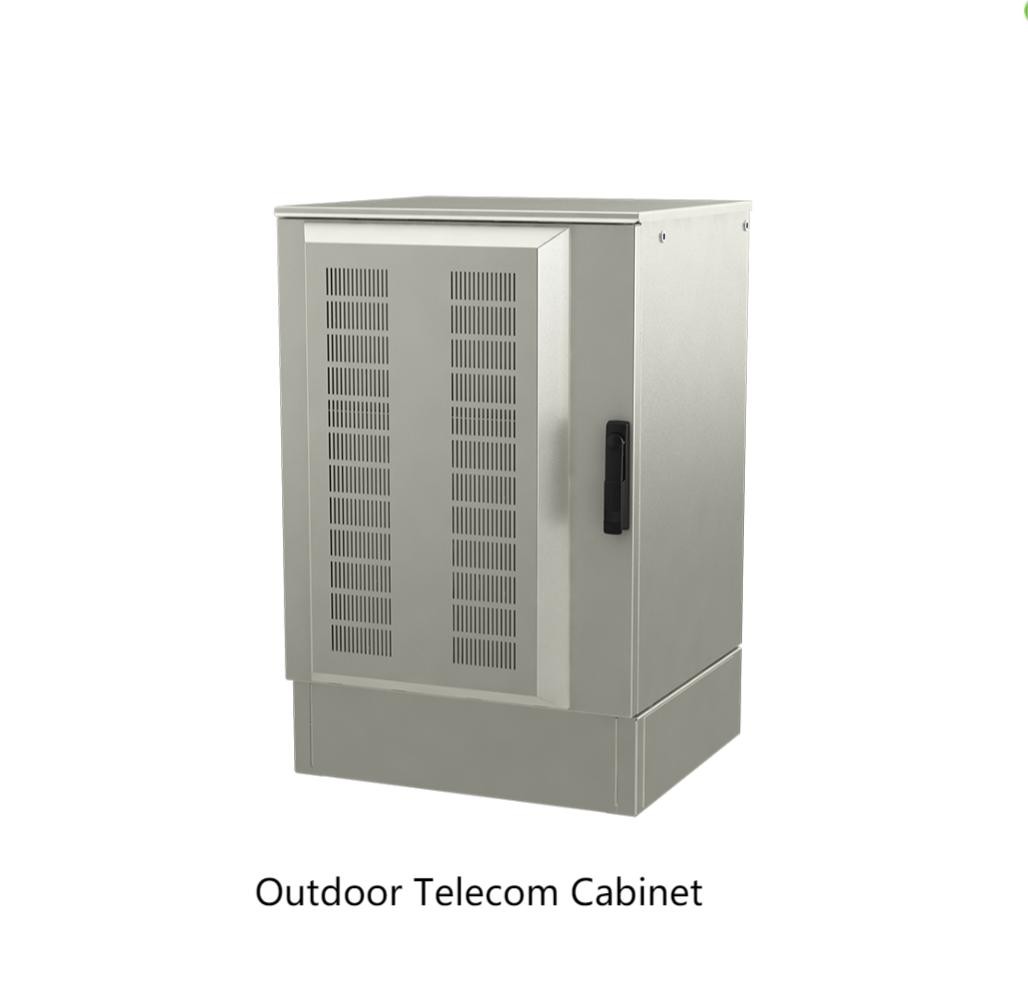

Szafa zewnętrzna Eltek Typ 2 do telekomunikacji: Solidne rozwiązanie dla zewnętrznych systemów zasilania telekomunikacyjnego DC

Szafa zewnętrzna Typ 2 firmy Eltek to wszechstronna i adaptowalna platforma zaprojektowana z myślą o szerokim zakresie zastosowań. Bezproblemowo integruje systemy zasilania, akumulatory i sprzęt telekomunikacyjny/przemysłowy w solidnej i trwałej obudowie, co czyni ją idealnym wyborem dla różnych scenariuszy rozmieszczenia na zewnątrz.

Kluczowe cechy:

  • Przestrzeń na sprzęt 19-calowy: Szafa zapewnia wystarczającą przestrzeń do umieszczenia sprzętu montowanego w szafie 19-calowej, zapewniając kompatybilność z szerokim spektrum urządzeń telekomunikacyjnych i przemysłowych.

  • Opcjonalna izolacja termiczna: Dla zwiększonej ochrony środowiskowej, szafa może być wyposażona w opcjonalną izolację termiczną, pomagającą utrzymać optymalną temperaturę wewnętrzną nawet w ekstremalnych warunkach pogodowych.

  • Zasilanie DC i podtrzymanie bateryjne: Zaprojektowana specjalnie dla systemów zasilania telekomunikacyjnego DC, szafa zawiera rozwiązania do podtrzymania bateryjnego, zapewniając nieprzerwane zasilanie podczas awarii lub wahań napięcia.

  • Konstrukcja aluminiowa: Szafa jest zbudowana z wysokiej jakości aluminium, oferując doskonałą trwałość, odporność na korozję i lekkie właściwości ułatwiające instalację i transport.

  • Zarządzanie termiczne montowane na drzwiach: Efektywne zarządzanie termiczne jest osiągane dzięki rozwiązaniom montowanym na drzwiach, które mogą obejmować wentylatory, filtry lub klimatyzatory, w zależności od specyficznych wymagań aplikacji.

Dostępne opcje:

  • Rozwiązania chłodzące: Wybierz spośród szeregu opcji chłodzenia, w tym wentylatorów, filtrów lub klimatyzatorów, aby dopasować je do potrzeb środowiskowych i operacyjnych.

  • Opcje montażu: Szafę można zamontować na podłodze, ścianie lub słupie, zapewniając elastyczność w instalacji i rozmieszczeniu.

  • Sekcja 3U do dystrybucji AC na szynie DIN: Dla dodatkowej wygody, szafa zawiera sekcję 3U specjalnie zaprojektowaną do dystrybucji AC na szynie DIN, ułatwiając integrację systemów zasilania AC.

Zastosowania:

Szafa zewnętrzna Eltek Typ 2 do telekomunikacji jest dobrze przystosowana do różnych zastosowań, w tym:

  • Sieci dostępu radiowego (2G/3G/4G/LTE/WiMAX): Zapewnianie niezawodnego zasilania i ochrony dla stacji bazowych i innego sprzętu dostępu radiowego.

  • Sieci optyczne: Zapewnianie integralności i wydajności systemów transmisji optycznej w środowiskach zewnętrznych.

  • Telewizja kablowa: Wspieranie wdrażania infrastruktury telewizji kablowej w odległych lub trudnych lokalizacjach.

  • DSL: Ułatwianie instalacji sprzętu DSL w szafach zewnętrznych dla dostępu szerokopasmowego.

  • SCADA: Oferowanie solidnej obudowy dla systemów nadzoru, sterowania i akwizycji danych w zastosowaniach przemysłowych i użyteczności publicznej.

  • Kolej i metro: Spełnianie rygorystycznych wymagań systemów kolejowych i metra w zakresie niezawodnej infrastruktury zasilania i komunikacji.

  • Dystrybucja energii: Służy jako bezpieczna i wydajna obudowa dla urządzeń dystrybucji energii w warunkach zewnętrznych.




Model 15U                                                          22U
SPECYFIKACJE FIZYCZNE


Wysokość zewnętrzna 743 mm (29,3”) 1047,5 mm (41,2”)

Szerokość zewnętrzna 586 mm (23,1”) 586 mm (23,1”)

Głębokość zewnętrzna * 543 mm (21,4”) 543 mm (21,4”)

Waga netto* 20 kg (44,libs) 24 kg (52,9lbs)

Użyteczna wysokość montażowa 12U (533 mm / 21,0”) 19U (844 mm / 33”)

* informacje nie zawierają opcji zarządzania termicznego
OPCJA ZARZĄDZANIA TERMICZNEGO!


Rozwiązanie z wentylatorem i filtrem

- Wydajność chłodzenia (przy AT=10°C)

- Specyfikacja wentylatora

- Regulacja prędkości wentylatora

- Specyfikacja filtra

- Informacje fizyczne

700W

48Vdc / 76W / IP44

Regulacja temperatury

Filtr progresywny; 0,1m2. Klasa filtra F5 (EN 779)

Dodaje 53 mm (2,1”) do głębokości szafy, dodaje 8,4 kg (18,5 funtów) do wagi szafy.



Klimatyzator (zasilany prądem zmiennym)

- Wydajność chłodzenia (przy 35C/35C)

- Wydajność grzewcza

- Pobór mocy

- Informacje fizyczne

570W przy 50Hz / 645W przy 60Hz

500W wbudowane

230Vac +/-10%, 50/60HZ

Dodaje 263 mm (10,4”) do głębokości szafy, dodaje 28,4 kg (62,6 funtów) do wagi szafy.



Klimatyzator (zasilany prądem stałym)

- Wydajność chłodzenia (przy 35C/35C)

- Wydajność grzewcza

- Pobór mocy

- Informacje fizyczne

520W

500W wbudowane

48Vdc nominalne (46Vdc - 56Vdc)

Dodaje 212 mm (8,3”) do głębokości szafy, dodaje 23 kg (50,7 funtów) do wagi szafy.



Wszystkie modele
SPECYFIKACJE KONSTRUKCYJNE


Materiał poszycia

Materiał ramy

Powłoka proszkowa

Izolacja

Aluminium o grubości 1,5 mm (0,06") (lekkie, odporne na korozję) Stal ocynkowana

Zewnętrzna powłoka poliestrowa jasnoszara RAL 7035

Izolacja z zamkniętymi komórkami (opcjonalna)



Wzór montażu szyn Standard EIA z otworami na nakrętki klatkowe


Orientacja Montaż 19”

SPECYFIKACJE DRZWI


Zamki Zamek dwupunktowy, z opcjonalnym cylindrem zamka euro


Uszczelka UL ocenione do użytku na zewnątrz


Ogranicznik drzwi / zatrzymanie drzwi Zaczep wiatrowy do trzymania drzwi podczas konserwacji (120°)

RÓŻNE SPECYFIKACJE I OPCJE

Przepusty kablowe Dostęp do kabli od dołu przez wycięcie lx FL21 Dostępne różne opcje

Tacki na baterie

Tacka(i) 19”

Przestrzeń (szer. x gł.): 448,5 mm x 398 mm (17,6” x 15,6”) Maks. obciążenie 150 kg (330 funtów)

Każda tacka waży 2,1 kg (4,6 funtów)

Szyna uziemiająca 4xM6 wkładki na 19n szyny, lewo/prawo


Grzejnik Opcjonalny 500W Zestaw waży 1,3 kg (2,9 funtów)

Cokół

Opcjonalny cokół o wysokości 152 mm (6”).

Powierzchnia (szer. x gł.): 579 mm x 517 mm (22,8” x 20,4”)

Waży 7,6 kg (16,7 funtów)

Uchwyty montażowe

Ściana lub słup ze stali nierdzewnej

Średnica słupa 0 60-115 mm

Maks. obciążenie 200 kg (441 funtów)

Waży 11 kg (24,2 funtów)

Uchwyty do podnoszenia 4 odłączane blaszane uchwyty połączone 4 śrubami M8


Informacje o pakowaniu Przesyłki wykonywane w pozycji pionowej na drewnianej palecie Waży 7 kg (15,4 funtów)
NORMY PROJEKTOWE


Elektryczne IEC 60950, UL 60950*, CAN CSA-C22.2 nr 60950-1-03 (W zależności od zainstalowanego sprzętu)


EMC ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2


Środowisko ETS 300 019, Ochrona przed wnikaniem: EN 60529 IP55




Doc234747.DS3-revl0 Specyfikacje mogą ulec zmianie bez powiadomienia
