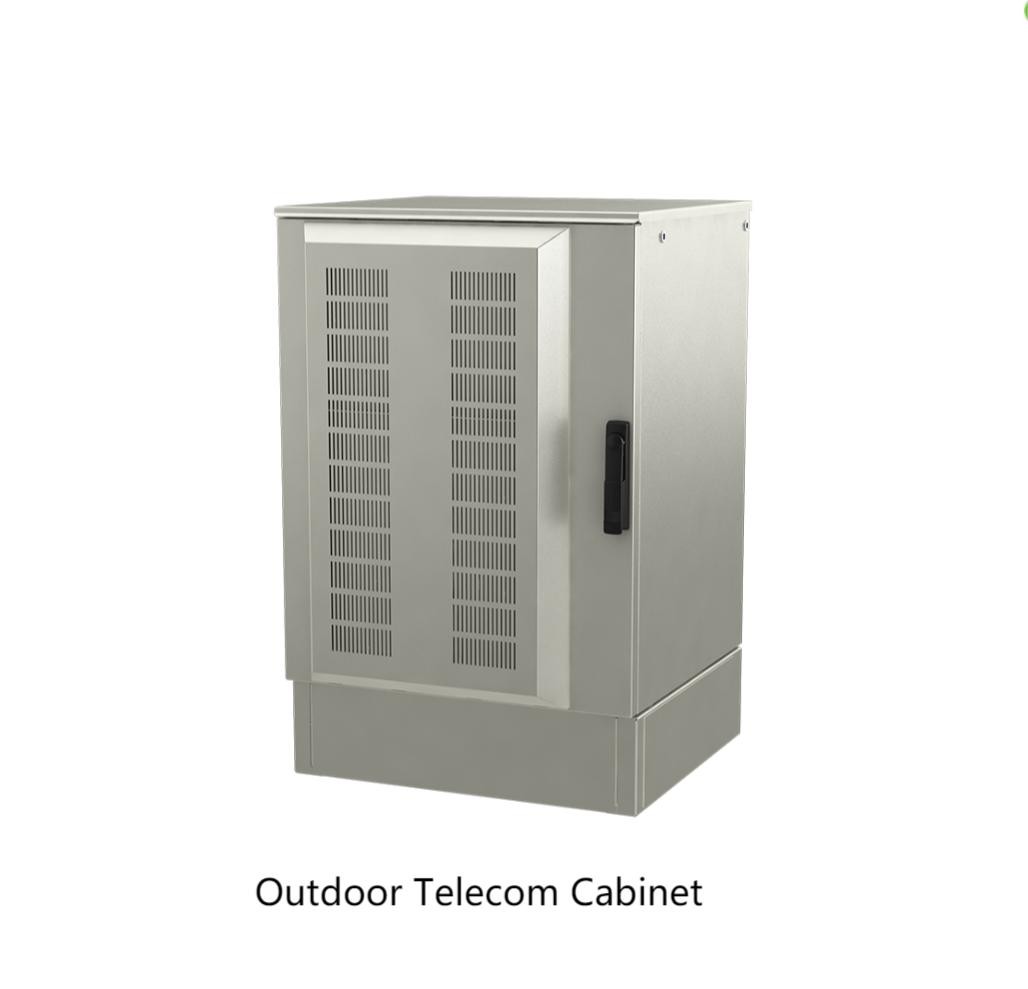

Model |
15U |
22U |
|
| SPECYFIKACJA FIZYCZNA |
|
|
| |
Wysokość zewnętrzna |
743mm (29,3”) 1047,5mm (41,2”) |
|
| |
Szerokość zewnętrzna |
586mm (23,1”) 586mm (23,1”) |
|
| |
Głębokość zewnętrzna * |
543mm (21,4”) 543mm (21,4”) |
|
| |
Waga netto* |
20 kg (44 funty) 24 kg (52,9 funta) |
|
| |
Użyteczna wysokość montażu |
12U (533mm / 21,0”) 19U (844mm / 33”) |
|
| |
* informacja nie zawiera opcji zarządzania temperaturą |
|
| OPCJA ZARZĄDZANIA TERMICZNEGO! |
|
|
| |
Rozwiązanie wentylatora i filtra
- Wydajność chłodnicza (przy AT=10°C)
- Specyfikacja wentylatora
- Kontrola prędkości wentylatora
- Specyfikacja filtra
- Informacje fizyczne
|
700W
48Vdc / 76W / IP44
Regulacja temperatury
Filtr zrzutu progresywnego;0,1m2.Klasa filtra F5 (EN 779)
Zwiększa głębokość szafy o 53 mm (2,1”), dodaje 8,4 kg (18,5 funta) do masy szafy.
|
|
| |
Klimatyzator (zasilany prądem zmiennym)
- Wydajność chłodnicza (przy 35C/35C)
- Moc grzewcza
- Wejście zasilania
- Informacje fizyczne
|
570 W przy 50 Hz / 645 W przy 60 Hz
Wbudowana 500 W
230Vac +/-10%, 50/60HZ
Zwiększa głębokość szafy o 263 mm (10,4”), zwiększa wagę szafy o 28,4 kg (62,6 funta).
|
|
| |
Klimatyzator (zasilany prądem stałym)
- Wydajność chłodnicza (przy 35C/35C)
- Moc grzewcza
- Wejście zasilania
- Informacje fizyczne
|
520W
Wbudowana 500 W
48 V DC nominalnie (46 V DC - 56 V DC)
Zwiększa głębokość szafy o 212 mm (8,3”), dodaje 23 kg (50,7 funta) do masy szafy.
|
|
| |
Wszystkie modele |
|
| SPECYFIKACJA KONSTRUKCYJNA |
|
|
| |
Materiał skóry
Materiał ramy
Farba proszkowa
Izolacja
|
Aluminium o grubości 1,5 mm (0,06") (lekkie, odporne na korozję) Stal ocynkowana
Zewnętrzna powłoka poliestrowa jasnoszara RAL 7035
Izolacja o zamkniętych komórkach (opcjonalnie)
|
|
| |
Wzór montażu na szynie |
Standard EIA z otworami na nakrętki klatkowe |
|
|
| |
Orientacja |
Uchwyt 19” |
|
|
| SPECYFIKACJA DRZWI |
|
|
| |
Zatrzaski |
Zatrzask dwupunktowy, z opcjonalną wkładką bębenkową euro |
|
|
| |
Uszczelka |
Ocena UL do użytku na zewnątrz |
|
|
| |
Odbojnik / Blokada drzwi |
Zatrzask do przytrzymywania drzwi podczas konserwacji (120°) |
|
|
| RÓŻNE SPECYFIKACJE I OPCJE |
|
| |
Dławnice kablowe |
Dostęp do kabla od spodu przez wycięcie lx FL21 |
Dostępne różne opcje |
|
| |
Tacki na baterie |
Taca(e) 19”
Przestrzeń (szer. x gł.): 448,5mm x 398mm (17,6” x 15,6”) Max.Obciążenie 150 kg (330 funtów)
|
Każda taca waży 2,1 kg (4,6 funta) |
|
| |
Pręt naziemny |
Wkładki 4xM6 na 19nszyny lewe/prawe |
|
|
| |
Podgrzewacz |
Opcjonalnie 500W |
Zestaw waży 1,3kg (2,9lbs) |
|
| |
Cokół |
Opcjonalny cokół o wysokości 152 mm (6 cali).
Odcisk stopy (szer. x gł.): 579mm x 517mm (22,8” x 20,4”)
|
Waży 7,6 kg (16,7 funta) |
|
| |
Uchwyty montażowe |
Ściana lub słup ze stali nierdzewnej
Średnica słupa 0 60-115mm
Maks. obciążenie 200 kg (441 funtów)
|
Waży 11kg (24,2lbs) |
|
| |
Podnoszące uszy |
4 zdejmowane metalowe uszy połączone 4x śrubami M8 |
|
|
| |
Informacje o opakowaniu |
Przesyłki realizowane w pozycji pionowej na drewnianej palecie |
Waży 7 kg (15,4 funta) |
|
| STANDARDY PROJEKTOWE |
|
|
| |
Elektryczny |
IEC 60950, UL 60950*, CAN CSA-C22.2 nr 60950-1-03 (w zależności od zainstalowanego sprzętu) |
|
|
| |
EMC |
ETSI EN 300 386 Vl3.1, EN 61000-6-3, EN 61000-6-2 |
|
|
| |
Środowisko |
ETS 300 019, stopień ochrony: EN 60529 IP55 |
|
|
| |
|
|
| Doc234747.DS3-revl0 |
Specyfikacje mogą ulec zmianie bez powiadomienia |
