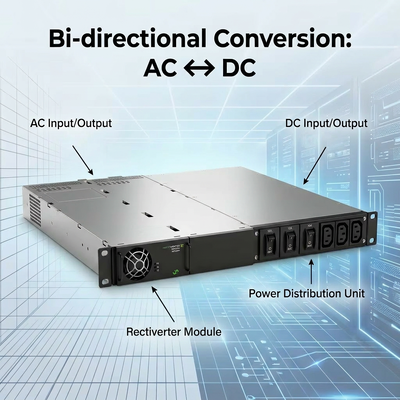

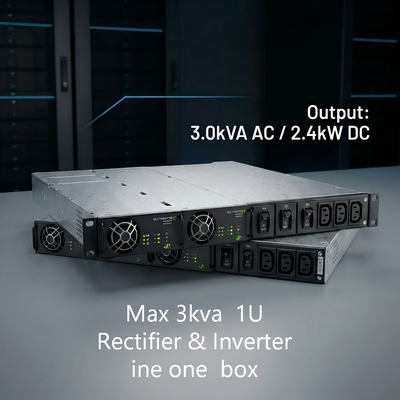

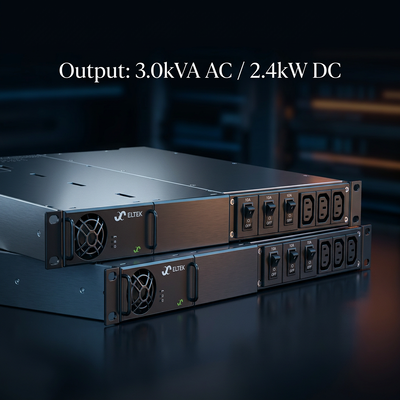

ELTEK CTOR0201.001 System zasilania Rectiverter z 3.0kVA AC i 2.4kW 115V 230V wejście DC w kompaktowym systemie 1U

Po co stosować system CTOR0201.001 3KVA Rectiverter w lokalizacjach radiowych LTE/5G / małych centrach danych?

Tradycyjne obiekty wymagają oddzielnych UPS dla obciążeń prądu przemiennego (Wi-Fi, węzły światłowodowe) i prostowarunkowników dla prądu stałego (radia 48 V).bank akumulatorów 48VDC jednocześnie zasila obciążenia prądu przemiennego za pośrednictwem falownika 3kVA i obciążenia prądu stałegoJego konstrukcja podłączalna na gorąco i możliwość przeciążenia o 150% (15s) zapewniają krytyczny czas pracy dla systemów anten rozproszonych (DAS) i sprzętu szerokopasmowego bez konieczności dodania samodzielnej półki falowniczej.

Jaka jest zaleta " Rectiverter CTOR0201.001 vs Standard Inverter + Rectifier? "

Standardowa konfiguracja kopii zapasowych wymagawyprostowacz (AC-DC)+Inwerter (DC-AC)+ przełącznik przenośny = przestrzeń 2U~3U.CTOR0201.001 Przewracaczzastępuje to jednymModuł 1USystem ten posiada tę samą architekturę sterownika co systemy Eltek DC i obsługujeRównoległe działanie z prostowarstwicielami Flatpack2Wynik: 50% mniejsza powierzchnia w regałach, mniejsza liczba punktów awarii oraz uproszczone okablowanie urządzeń SCADA i sygnalizacji kolejowych.

Jak wybrać 1U 3kVA Rectiver: CTOR0201.001 (230V) vs CTOR0201.004 (115V)?

Wybór odpowiedniego Rectivertera zależy od regionalnych norm AC:

• CTOR0201.001:Domyślne230VAC(200-240V adj), 3kVA, 2400W DC, odpowiedni do telekomunikacji w Europie/Azji/Bliskim Wschodzie.

• CTOR0201.004:Domyślne115VAC(100-127 V), 1,5 kVA, 1200 W DC, odpowiedni dla Ameryki Północnej.

  Obydwoje mają wspólneZakres wejściowy 48VDC (40-58V)a także1U 482x395x44mmUpewnij się, że napięcie nominalne baterii 48V wynosi 53,5V (typowe) w zakresie regulowanego wyjścia prądu stałego 43-58V

Jak zainstalować CTOR0201.001: Przerywacze obciążenia, gniazda IEC i łączniki bultów M6 DC?

W sprawieCTOR0201.001system (ekwiwalent konfiguracji 241123.102) jest wyposażony wprzedwstawione rozbiórki obciążenia (2-polarne, 10A)a także3 przednie gniazda IEC320-C13.

• Wprowadzenie prądu stałego:Połączenie masoweŚruby M6(podtrzymuje do 64A ciągłe, 90A przeciążenia 15s).

• Wchodzenie/wyjście AC:Wyrzutnie śruby 6 mm2 dla L, N, PE.

• Hot-Pluggable:Można wstawiać/wyjmować pod napędem (z zachowaniem ostrożności) w stojakie.

  Nie jest wymagany kontroler do podstawowego przesyłania, ale port RJ45 jest dostępny do integracji Smartpack, jeśli będzie potrzebny później.

Parametry:

Specyfikacje techniczne: Eltek Rectiver Integration/Standalone

2U 6KVA System odwracający dostępny do wyboru

Często zadawane pytania:

Pytania dotyczące systemu Eltek CTOR0201.001 3kVA

• P1: Czy CTOR0201.001 ładuje baterie?- Nie.

  O: Tak, w trybie sieciowym zarządza wyjściem prądu stałego (43-58 V) do ładowania baterii i obciążeń prądu stałego; w trybie falowniczym pobiera energię z baterii.

• P2: Czy 4 kW jest równoczesne?- Nie.

  A: Całkowity AC+DC jest ograniczony domaks 4kWW niektórych konfiguracjach obciążenie prądem przemiennym ma pierwszeństwo.

• P3: Czy może być równoległy bez sterownika?- Nie.

  Odp.: Może być równoległy z wyprostowarkami Flatpack2, ale dla równoległego synchronizowanego wyprostowarka zaleca się sterownik (Smartpack2).

• P4: Jaki jest czas zwłoki przed przekazaniem?- Nie.

  A:5 msprzed przejściem na tryb akumulatora/inwersora.

• P5: Czy 241123.102 jest prawidłową konfiguracją?- Nie.

  A: Tak, podobny do bazy CTOR0201.001 z określonymirozbiórki obciążenia i gniazda IEC, bez sterownika.
