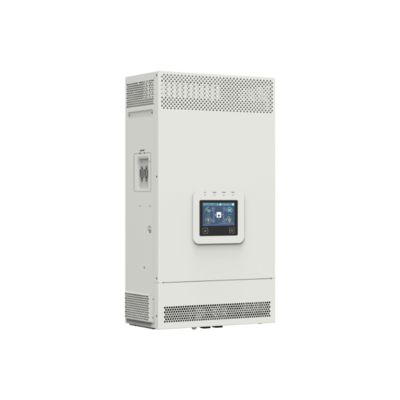

Inwerter/ładowarka serii UCP, wszechstronne i o dużej pojemności rozwiązanie, jest zaprojektowana w celu zaspokojenia potrzeb różnych zastosowań, w tym obiektów mieszkaniowych, edukacyjnych i opieki zdrowotnej.Z modelem od 3500W do 5500WInwerstory te zapewniają stabilne i wydajne zarządzanie energią, wspierając zarówno jednopasowe, jak i trójfazowe operacje równoległe, idealne dla regionów z niespójnym zasilaniem.
Bazując na mocnych stronach swojego poprzednika, seria UCP oferuje zaawansowane funkcje, takie jak podwójne wyjścia czystych fal sinowych, inteligentne zarządzanie energią i kompatybilność z wieloma typami baterii.DodatkowoPojemność prądu wejściowego wynosi do 20A dla pojedynczego wejścia fotowoltaicznego lub 20A + 20A dla podwójnych wejścia fotowoltaicznych, maksymalnie zwiększając wykorzystanie energii słonecznej i elastyczność systemu.
Seria jest wyposażona w najnowocześniejszą technologię DSP, zapewniającą szybką reakcję i wysoką wydajność konwersji.serii UCP gwarantuje bezpieczną i niezawodną pracę, co czyni go elastycznym i niezawodnym wyborem dla nowoczesnych potrzeb energetycznych.
Specyfikacja
|
Model
|
UCP3522-1250P20/C
|
|
Wpływ z urządzeń użyteczności publicznej
|
|
Napięcie wejściowe
|
176VAC do 264VAC (domyślne)
90VAC do 285VAC (konfigurowalny)
|
|
Częstotliwość wejścia urządzenia użytkowego
|
45 Hz do 65 Hz
|
|
Maksymalny prąd ładowania
|
110A
|
|
Czas reakcji przełącznika
|
Czas reakcji przełącznika Inwerter do urządzenia użytkowego: 10 ms
Czas reakcji przełącznika na inwerter (gdy moc obciążenia przekracza 100 W): 20 ms
|
|
Wydajność inwertera
|
|
Moc znamionowa inwertera (@30°C)
|
3500 W
|
|
Moc wyjściowa przepływu przejściowego w ciągu 3 sekund
|
7000 W
|
|
Napięcie wyjściowe inwertera
|
220/230VAC ± 3%
|
|
Częstotliwość inwertera
|
50/60Hz±0,2%
|
|
Forma fali napięcia wyjściowego
|
Czyste fale sinusów
|
|
Współczynnik mocy obciążenia
|
0.2- Co się stało?1 ((VA ≤ Moc wyjściowa nominalna)
|
|
THDu (Całkowite zniekształcenie napięcia harmonijnego)
|
≤ 3%
|
|
Maksymalna wydajność obciążenia
|
92%
|
|
Maksymalna wydajność inwertera
|
94%
|
|
Maksymalne obciążenie główne
|
3500 W
|
|
Maksymalne drugie obciążenie
|
3500 W
|
|
Główne napięcie wyjściowe
|
Równe Ponad napięciem napęd ostrzegawczy
|
|
Drugi napięcie odcięcia wyjściowego
|
Równe Niskiego napięcia Przyłączania
|
|
Podwójne napięcie odzysku wyjściowego
|
Równe Niski napięcie Wspinanie ponowne
|
|
Urządzenie sterujące
|
|
Maksymalne napięcie PV w otwartym obwodzie
|
500 V (w minimalnej temperaturze otoczenia roboczego)
440V (w temperaturze 25°C)
|
|
Zakres napięcia MPPT
|
85V do 450V
|
|
Liczba MPPT
|
1
|
|
Maksymalny prąd wejściowy PV
|
20A
|
|
Maksymalny prąd skrótów PV
|
22A
|
|
Maksymalna moc wejściowa PV
|
4200 W
|
|
Maksymalny prąd ładowania PV
|
120A
|
|
MPPT Maksymalna sprawność
|
≥ 99,5%
|
|
Akumulator
|
|
Narysowane napięcie akumulatora
|
24VDC
|
|
Zakres napięcia roboczego baterii
|
20.4VDC do 32.0VDC
|
|
Maksymalny prąd ładowania akumulatora
|
120A
|
|
Pozostałe
|
|
Straty bez obciążenia
|
≤ 1,5A
|
|
Warunek badania: urządzenia użyteczności publicznej, PV i obciążenie są odłączone, wyjście AC jest włączone, wentylator zatrzymuje się, wejście @24V
|
|
Prąd w stanie gotowości
|
≤ 1.1A
|
|
Warunek badania: urządzenia energetyczne, PV i obciążenie są odłączone, wyjście AC jest wyłączone, wentylator zatrzymuje się, wejście @24V
|
|
Komunikacja z BMS
|
RS485
|
|
Komunikacja z Portem
|
RS485
|
|
Funkcja równoległa
|
Tak, 12 sztuk w standardzie, 16 sztuk najwyżej.
|
|
Zakres temperatury roboczej
|
-20°C do +50°C (jeśli temperatura otoczenia przekracza 30°C, rzeczywista moc wyjściowa jest odpowiednio zmniejszana)
|
|
Zakres temperatury przechowywania
|
-25°C do +60°C
|
|
Obudowa
|
IP20 (z zestawem antypyłowym)
|
|
Względna wilgotność
|
< 95% (N.C.)
|
|
Wysokość
|
< 4000M (jeśli wysokość przekracza 2000 metrów, rzeczywista moc wyjściowa jest odpowiednio zmniejszana)
|
|
Certyfikacje i normy
|
IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368
|
|
Parametry mechaniczne
|
|
Wymiar (Długość x Szerokość x Wysokość)
|
590 mm × 300 mm × 163 mm
|
|
Rozmiar montażu (Długość x Szerokość)
|
568 mm × 245 mm
|
|
Rozmiar otworu mocowania
|
Φ9mm/Φ10mm
|
|
Waga netto
|
130,8 kg.
|
